returnLoss

Обратная потеря антенны; Скан возврата потеря массива

Свернуть все на странице

Синтаксис

returnLoss(antenna,frequency)

returnLoss(antenna,frequency,z0)

rl = returnLoss(antenna,frequency,z0)

returnLoss(array,frequency,z0,elementnumber)

rl = returnLoss(array,frequency,z0,elementnumber)

Описание

returnLoss(antenna,frequency) вычисляет и строит график возврата потерь антенны на заданной частоте и при ссылке импедансе 50 Ом.

пример

returnLoss(antenna,frequency,z0) вычисляет и строит график обратной потери антенны на заданной частоте и заданном опорном импедансе, z0.

rl = returnLoss(antenna,frequency,z0) возвращает обратную потерю антенны.

returnLoss(array,frequency,z0,elementnumber) вычисляет и строит график скана возврата потери заданного антенного элемента в массив.

rl = returnLoss(array,frequency,z0,elementnumber) возвращает потерю обратного скана заданного антенного элемента в массиве.

Примеры

свернуть все

Вычислите и постройте график Возврата потерь антенны

Открыть Live Script

Этот пример показывает, как вычислить и построить график обратной потери антенны кругового цикла в частотной области значений 50MHz-100MHz.

h = loopCircular;
returnLoss (h, 50e6:1e6:100e6);

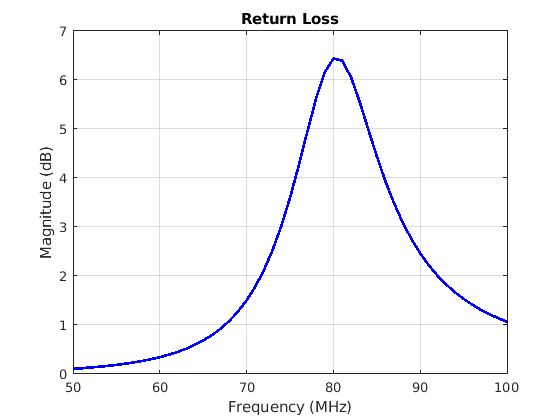

Figure contains an axes. The axes with title Return Loss contains an object of type line.

Входные параметры

свернуть все

`antenna` - Объект антенны
скалярный указатель

Объект антенны, заданный как скалярный указатель.

`array` - объект массива
скалярный указатель

Объект массив, заданный как скалярный указатель.

`frequency` - Частотная область значений, используемый для вычисления возвратных потерь
вектор в Гц

Частотная область значений, используемый для вычисления возвратных потерь, задаётся как вектор в Гц.

Пример: 50e6: 1e6: 100e6

Типы данных: double

`z0` - Эталонное сопротивление
50 (по умолчанию) | скаляр в омах

Эталонное сопротивление, заданное как скаляр в омах.

Пример: 40

Типы данных: double

`elementnumber` - Номер антенного элемента в массиве
скаляр

Номер антенного элемента в массиве, заданный как скаляр.

Пример: 1

Типы данных: double

Выходные аргументы

свернуть все

`rl` - Возвращает потерю объекта антенны или сканирует возвращает потерю объекта массива
вектор в дБ

Верните потерю объекта антенны или сканирование возврата потерю объекта массива, возвращенную как вектор в дБ. Возвратные потери вычисляются по формуле

$R L = - 20 \log_{10} | \frac{(Z - Z_{0})}{(Z + Z_{0})} |$

где,

Z = входное сопротивление антенны или сопротивление скана массива
_Z0 = эталонное сопротивление

См. также

EHfields | impedance | sparameters

Введенный в R2015a
