impedance

Входное сопротивление антенны; импеданс скана массива

Свернуть все на странице

Синтаксис

impedance(antenna,frequency)
z = impedance(antenna,frequency)
impedance(array,frequency,elementnumber)
z = impedance(array,frequency,elementnumber)

Описание

пример

impedance(antenna,frequency) вычисляет вход импеданс объекта антенны и строит график сопротивления и реактивного сопротивления на заданной частоте.

пример

z = impedance(antenna,frequency) возвращает импеданс объекта антенны на заданной частоте.

impedance(array,frequency,elementnumber) вычисляет и строит график импеданса скана заданного антенного элемента в массиве.

z = impedance(array,frequency,elementnumber) возвращает скан импеданс заданного антенного элемента в массив.

Примеры

свернуть все

Открыть Live Script

Вычислите и постройте график импеданса планарной дипольной антенны в частотной области значений 50MHz - 100MHz.

h = dipole;
impedance (h,50e6:1e6:100e6);

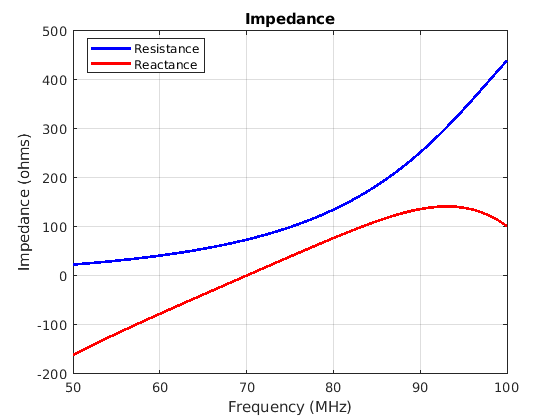

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Открыть Live Script

Вычислите импеданс скана линейного массива по умолчанию в частотной области значений от 50MHz до 100MHz.

h = linearArray;
z = impedance(h,50e6:1e6:100e6)
z = 51×2 complex
102 ×

   0.2906 - 1.7345i   0.2906 - 1.7345i
   0.3019 - 1.6531i   0.3019 - 1.6531i
   0.3135 - 1.5735i   0.3135 - 1.5735i
   0.3253 - 1.4955i   0.3253 - 1.4955i
   0.3374 - 1.4189i   0.3374 - 1.4189i
   0.3497 - 1.3435i   0.3497 - 1.3435i
   0.3624 - 1.2693i   0.3624 - 1.2693i
   0.3754 - 1.1961i   0.3754 - 1.1961i
   0.3887 - 1.1237i   0.3887 - 1.1237i
   0.4024 - 1.0521i   0.4024 - 1.0521i
      ⋮

Входные параметры

свернуть все

Объект антенны, заданный как скалярный указатель.

Объект массив, заданный как скалярный указатель.

Частотная область значений для вычисления импеданса, заданный как скаляр в герце или вектор с каждым элементом в единицах Гц.

Пример: 50e6: 1e6: 100e6

Типы данных: double

Номер антенного элемента в массиве, заданный как скаляр.

Пример: 1

Типы данных: double

Выходные аргументы

свернуть все

Входной импеданс антенны или импеданс скана массива, возвращаемый как комплексное число в омах. Действительная часть комплексного числа указывает на сопротивление. Мнимая часть комплексного числа указывает на реактивное сопротивление.

Примечание

Antenna Toolbox™ кэширует значения импеданса во время первого запуска, чтобы последующие запуски были быстрее.

См. также

Введенный в R2015a
