patternAzimuth

Азимутальный шаблон антенны или массива

Свернуть все на странице

Синтаксис

patternAzimuth(object,frequency,elevation)
patternAzimuth(object,frequency,elevation,Name,Value)
directivity = patternAzimuth(object,frequency,elevation)
directivity = patternAzimuth(object,frequency,elevation,'Azimuth')

Описание

пример

patternAzimuth(object,frequency,elevation) строит график 2-D излучения антенны или массива объекта на заданной частоте. Значения по умолчанию по повышение равны нулю, если не заданы.

пример

patternAzimuth(object,frequency,elevation,Name,Value) использует дополнительные опции, заданные одним или несколькими Name,Value аргументы в виде пар.

directivity = patternAzimuth(object,frequency,elevation) возвращает направленность объекта антенны или массива на заданной частоте. Значения по умолчанию по повышение равны нулю, если не заданы.

directivity = patternAzimuth(object,frequency,elevation,'Azimuth') использует дополнительные опции, заданные одним или несколькими Name,Value аргументы в виде пар.

Примеры

свернуть все

Открыть Live Script

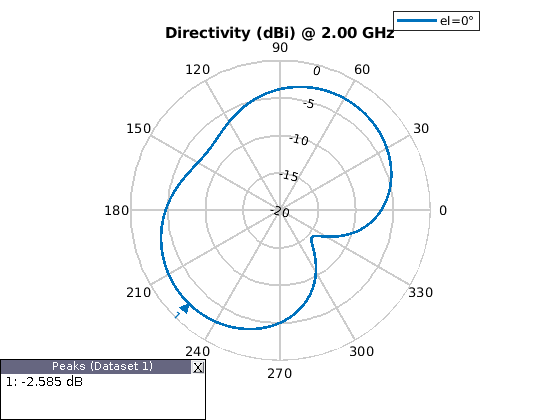

Вычислите и постройте график диаграммы азимута антенны на спиральной антенне на 2 ГГц.

h = helix;
patternAzimuth(h,2e9);

Figure contains an object of type uicontainer.

Открыть Live Script

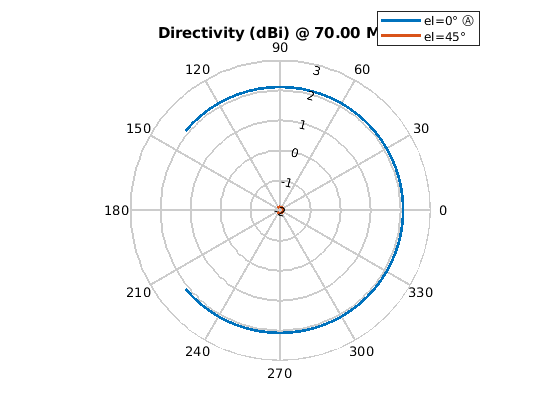

Вычислите и постройте график азимута диаграммы дипольной антенны на частоте 70 МГц при повышении значениях 0 и 45.

 d = dipole;
 patternAzimuth(d,70e6,[0 45],'Azimuth',-140:5:140);

Входные параметры

свернуть все

Объект антенны или массива, заданный как скалярный указатель.

Частота, используемая для вычисления распределения заряда, задается как скаляр в Гц.

Пример: 70e6

Типы данных: double

Углы возвышения значения, заданные в виде вектора в степени.

Пример: [0 45]

Типы данных: double

Азимутальные углы антенны, заданные как разделенная запятыми пара, состоящая из 'Azimuth' и вектор в степенях.

Пример: 'Azimuth',2:2:340

Типы данных: double

Выходные аргументы

свернуть все

Направленность антенны или массива, возвращенная как матрица в dBi. Размер матрицы является продуктом количества значений повышения и количества значений азимута.
