patternElevation

Шаблон повышения антенны или массива

Свернуть все на странице

Синтаксис

patternElevation(object,frequency,azimuth)
patternElevation(object,frequency,azimuth,Name,Value)
directivity = patternElevation(object,frequency,azimuth)
directivity = patternElevation(object,frequency,azimuth,'Elevation')

Описание

пример

patternElevation(object,frequency,azimuth) строит график 2-D излучения антенны или массива объекта на заданной частоте. Значения азимута по умолчанию равны нулю, если не заданы.

пример

patternElevation(object,frequency,azimuth,Name,Value) использует дополнительные опции, заданные одним или несколькими Name, Value аргументы в виде пар.

directivity = patternElevation(object,frequency,azimuth) возвращает направленность объекта антенны или массива на заданной частоте. Значения азимута по умолчанию равны нулю, если не заданы.

directivity = patternElevation(object,frequency,azimuth,'Elevation') использует дополнительные опции, заданные одним или несколькими Name, Value аргументы в виде пар.

Примеры

свернуть все

Открыть Live Script

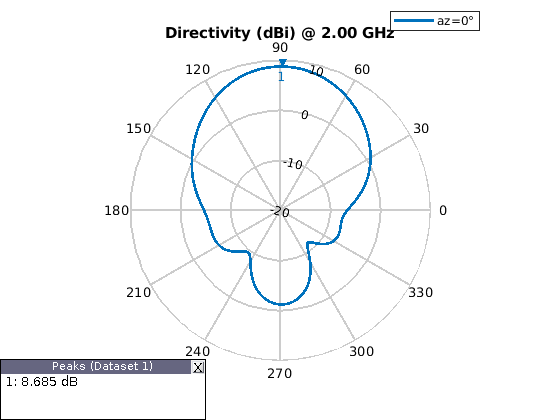

Вычислите и постройте график повышения шаблона антенны на спиральной антенне на 2 ГГц.

h = helix;
patternElevation (h, 2e9);

Figure contains an object of type uicontainer.

Открыть Live Script

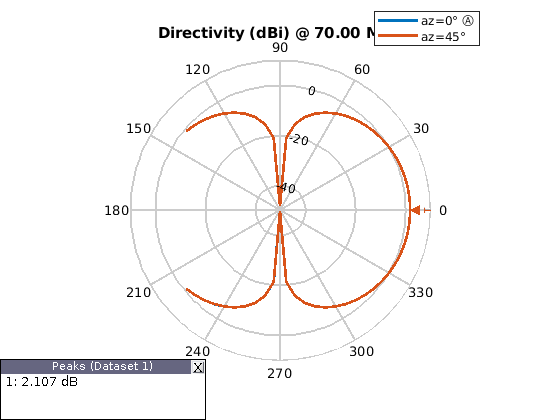

Вычислите и постройте график повышения диаграммы дипольной антенны на частоте 70 МГц при повышении значениях 0 и 45.

 d = dipole;
 patternElevation(d,70e6,[0 45],'Elevation',-140:5:140);

Figure contains an object of type uicontainer.

Входные параметры

свернуть все

Объект антенны или массива, заданный как скалярный указатель.

Частота, используемая для вычисления распределения заряда, задается как скаляр в Гц.

Пример: 70e6

Типы данных: double

Значения угла азимута, заданные в виде вектора в степенях.

Пример: [0 45]

Типы данных: double

Углы возвышения антенны, заданные разделенная запятыми пара, состоящая из 'Elevation' и вектор в степенях.

Пример: 'Elevation', 0:1:360

Типы данных: double

Выходные аргументы

свернуть все

Направленность антенны или массива, возвращенная как матрица в dBi. Размер матрицы является продуктом количества значений повышения и количества значений азимута.
