Восстановите аппроксимацию 3-D диаграмм направленности излучения из двух ортогональных срезов

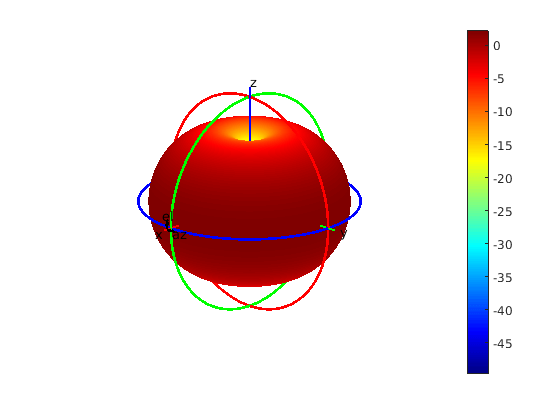

patternFromSlices(
строит графики приблизительного шаблона 3-D, восстановленного из входных данных, содержащих 2-D шаблон вдоль вертикальной и горизонтальной плоскости, а также полярные и азимутальные углы в сферических координатах.vertislice
,theta
,horizslice
,phi
)
patternFromSlices(
строит графики приблизительных 3-D, шаблон с горизонтальным срезом, предоставленным в виде действительного скаляра. Синтаксис принимает, что антенна всенаправлена с симметрией вокруг оси Z.vertislice
,theta
,horizslice
)
patternFromSlices(
строит графики аппроксимационного шаблона 3-D, восстановленного из данных только вертикального шаблона, принимая азимутальную направленность omni и что данные горизонтального шаблона равны максимальному значению данных вертикального шаблона.vertislice
,theta
)
[___] = patternFromSlices(___,
задает опции, использующие один или несколько аргументы пары "имя-значение" в дополнение к любой комбинации входных аргументов в предыдущих синтаксисах. Для примера можно задать индивидуальную настройку и опции настройки метода восстановления шаблона.Name,Value
)

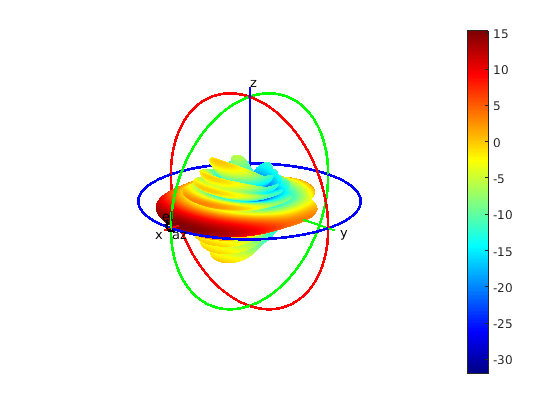

Метод суммирования не всегда надежно аппроксимирует шаблон 3-D в объединительной плате. Он эффективно работает для азимутально всенаправленных шаблонов, так как передняя плоскость и объединительная плата симметричны относительно оси Z.
Метод поперечного взвешивания может использоваться, чтобы аппроксимировать шаблон 3-D как в передней плоскости, так и в объединительной плате, но точность или робастность обычно лучше всего подходят для основного лепестка излучения в передней плоскости.
Методы суммирования и перекрестного взвешивания не используют данные среза вертикального шаблона от объединительной платы (то есть theta
≥ 180°). Если вы предоставляете данные о вертикальном срезе и theta объединительной платы, patternFromSlices
функция отбрасывает его. Однако patternFromSlices
функция использует все данные по горизонтальному шаблону и вертикальному срезу передней плоскости.
[1] Макаров, Сергей Н. Антенна и Em Modeling в MATLAB. Chapter3, сек. 3.4 3.8. Wiley Inter-Science.
[2] Balanis, C.A. Antenna Theory, Analysis and Design, Chapter 2, sec 2.3-2.6, Wiley.
[3] Т. Г. Василиадис, А. Г. Димитриу и Г. Д. Сергиадис, «Новый метод для приближения диаграммы направленности 3-D антенны», в транзакциях IEEE по антеннам и распространению, июль 2005, vol. 53, no. 7: pp. 2212-2219.
[4] Н. Р. Леонор, Р. Ф. С. Калдейринха, М. Г. Санчес и Т. Р. Фернандес, «Метод интерполяции трехмерной директивы антенной диаграммы направленности», в антеннах IEEE и беспроводной проплес
