vswr

Коэффициент стоячей волны антенны

Описание

пример

vswr(antenna,frequency,z0) вычисляет и строит график коэффициента стоячей волны антенны в заданной частотной области значений и заданного опорного импеданса z0.

пример

vswrant = vswr(antenna,frequency,z0) возвращает vswr антенны.

Примеры

свернуть все

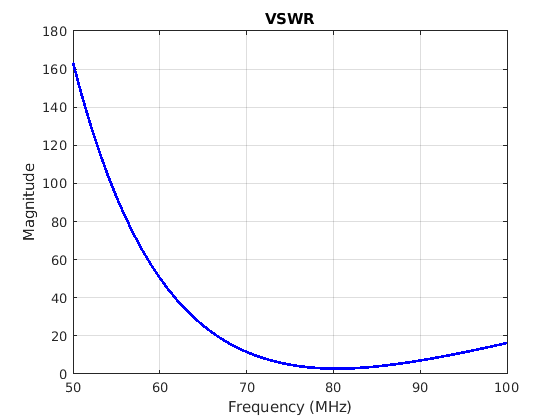

Постройте график vswr (коэффициент стоячей волны напряжения) антенны кругового цикла.

h = loopCircular;
vswr(h,50e6:1e6:100e6,50)

Figure contains an axes. The axes with title VSWR contains an object of type line.

Вычислите vswr (коэффициент стоячей волны напряжения) спиральной антенны.

h = helix;
hvswr = vswr(h,2e9:1e9:4e9,50)
hvswr = 1×3

    3.5730    6.7043    3.3598

Входные параметры

свернуть все

Объект антенны, заданный как скалярный указатель.

Частотная область значений, используемый для вычисления VSWR, заданный как вектор в Гц. Минимальное значение частоты должно быть 1 кГц.

Пример: 50e6: 1e6: 100e6

Типы данных: double

Эталонное сопротивление, заданное как скаляр в омах.

Выходные аргументы

свернуть все

Коэффициент стоячей волны напряжения, возвращаемый как вектор в дБ.

См. также

Введенный в R2015a
