Хранение энергии

Батареи, стартеры и генераторы переменного тока

Используйте блоки хранения энергии для сборки автомобильных электрических систем для определения размеров батарей и исследований эффективности.

Функции

Battery.MetaDataЗадайте метаданные батареи
Battery.ParametersЗадайте параметры эквивалентной схемы батареи
Battery.PulseSequenceЗадайте одну импульсную последовательность
Battery.PulseЗадайте одно импульсное событие

Блоки

расширить все

Datasheet BatteryЛитий-ионный, литий-полимерный или свинцово-кислотный аккумулятор
Estimation Equivalent Circuit BatteryБатарея схемы резистор-конденсатор (RC), которая создает интерполяционные таблицы
Equivalent Circuit BatteryБатарея цепи резистор-конденсатор (RC)
Bidirectional DC-DCПреобразователь DC-DC, который поддерживает двунаправленное усиление и buck
Reduced Lundell AlternatorРедуцированный генератор Lundell (клешня с шестом) с внешним регулятором напряжения
StarterСтартер как двигатель постоянного тока
Power Accounting Bus CreatorСоздайте информационную шину степени

Темы

Сгенерируйте данные параметра для блока батареи таблицы данных

Импортируйте данные листа литий-ионного аккумулятора и сгенерируйте параметры для блока Datesheet Battery.

Сгенерируйте данные параметра для эквивалентного блока батареи

Сгенерируйте параметры для блока Equivalent Circuit Battery.

Связанная информация

Рекомендуемые примеры

HEV Multimode Reference Application

Мультимодовый пример готовых узлов HEV

Симулируйте полную многомодовую модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для анализа соответствия силового агрегата и выбора компонентов, проекта алгоритмов управления и диагностики и аппаратных средств в цикле (HIL) проверки.

Открытый пример

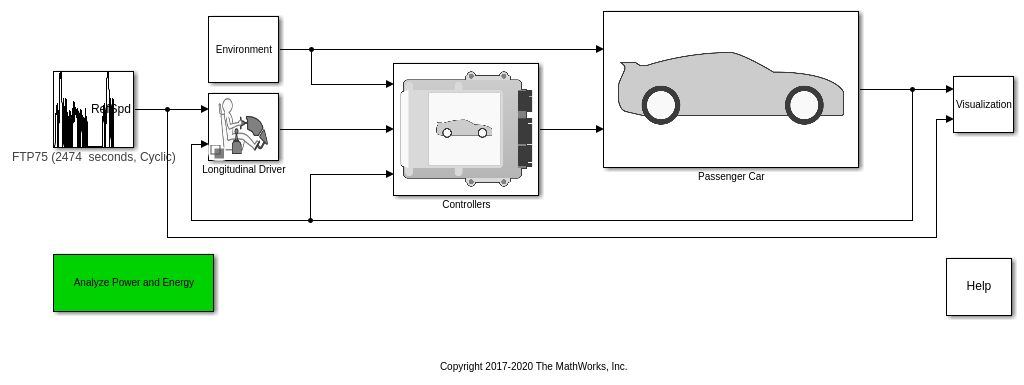

HEV Input Power-Split Reference Application

HEV Входа разделение питания Примера готовых узлов

Симулируйте вход модель HEV с разделением мощности с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для программное-аппаратного тестирования, сравнительного анализа и оптимизации параметров управления гибридом с разделением мощности, таким как Toyota®Prius®.

Открытый пример

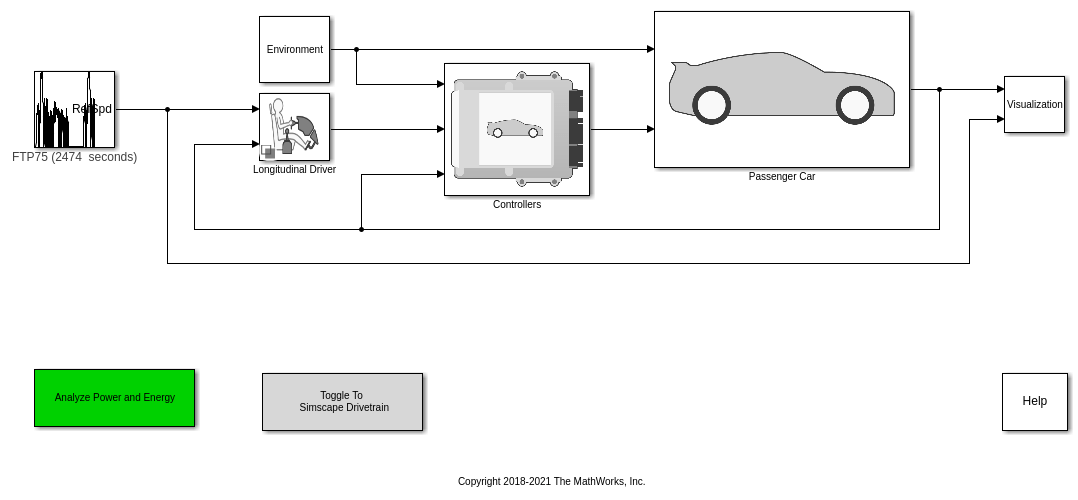

HEV P0 Reference Application

Пример готовых узлов HEV P0

Симулируйте P0 модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для проверки оборудования в цикле (HIL), сравнительного анализа и оптимизации параметров управления.

Открытый пример

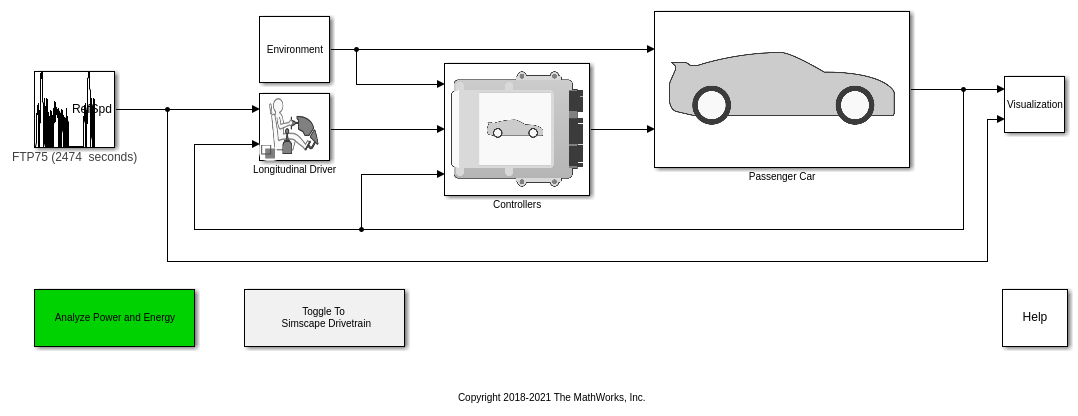

HEV P1 Reference Application

Пример готовых узлов HEV P1

Симулируйте P1 модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для проверки оборудования в цикле (HIL), сравнительного анализа и оптимизации параметров управления.

Открытый пример

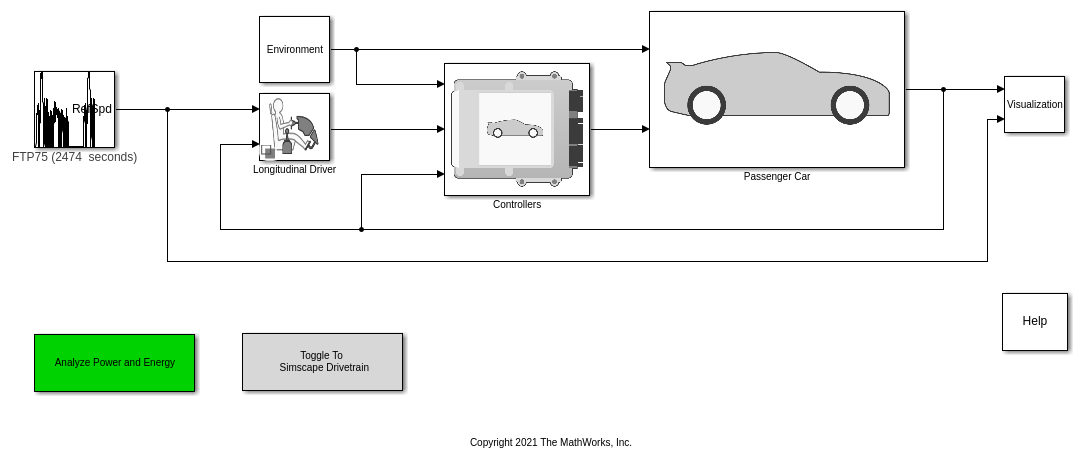

HEV P2 Reference Application

Пример готовых узлов HEV P2

Симулируйте P2 модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для проверки оборудования в цикле (HIL), сравнительного анализа и оптимизации параметров управления.

Открытый пример

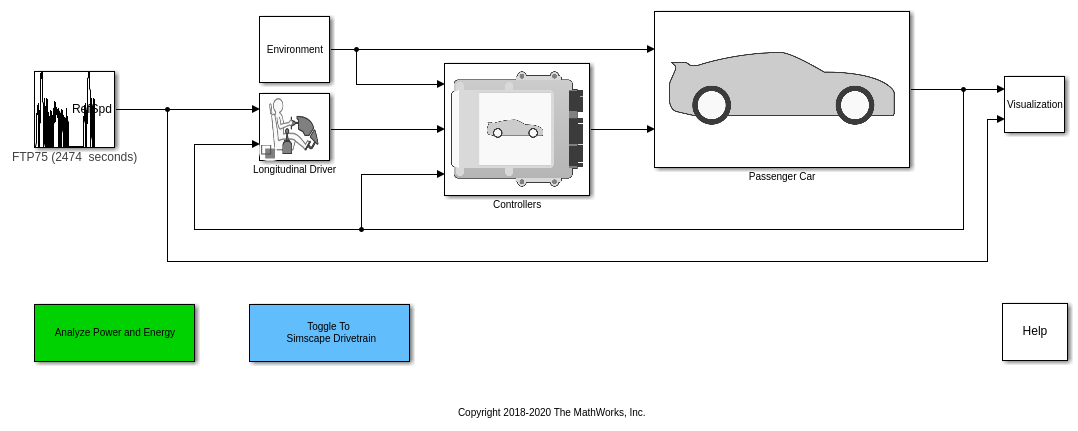

HEV P3 Reference Application

Пример готовых узлов HEV P3

Симулируйте P3 модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для проверки оборудования в цикле (HIL), сравнительного анализа и оптимизации параметров управления.

Открытый пример

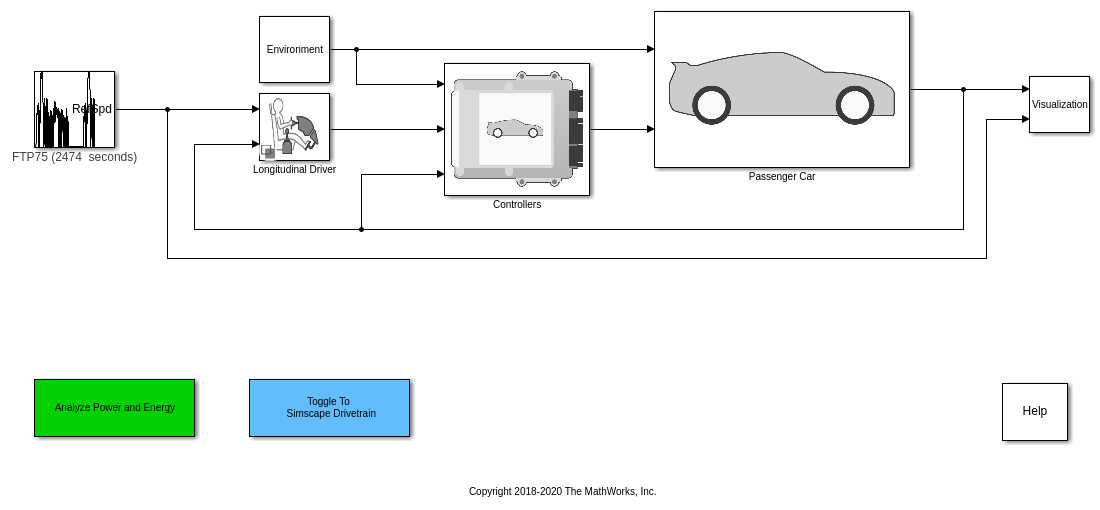

HEV P4 Reference Application

Пример готовых узлов HEV P4

Симулируйте P4 модель HEV с двигателем внутреннего сгорания, коробкой передач, батареей, двигателем, генератором и соответствующими алгоритмами управления силовым агрегатом. Используйте для проверки оборудования в цикле (HIL), сравнительного анализа и оптимизации параметров управления.

Открытый пример
EV Reference Application

Пример готовых узлов EV

Симулируйте модель EV с генератором, батареей, прямой коробкой передач и соответствующими алгоритмами управления силовым агрегатом. Используйте для анализа соответствия силового агрегата и выбора компонентов, проекта алгоритмов управления и диагностики и проверки оборудования в цикле (HIL).

Открытый пример
