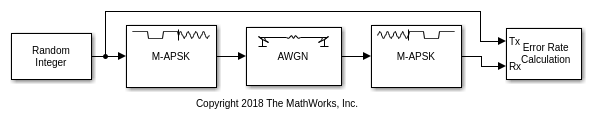

Модулированный сигнал APSK, заданный как скаляр, вектор или матрица. Когда этот вход является матрицей, каждый столбец рассматривается как независимый канал. Этот порт не называется до Var порт включен.

Типы данных: double | single
Поддержка комплексного числа: Да

Шумовое отклонение, заданная как положительная скалярная величина или вектор положительных значений. Когда отклонение шума или степень сигнала приводят к расчетам с крайними положительными или отрицательными величинами, смотрите Мягкую Демодуляцию APSK для факторов решения демодуляции.

Зависимости

Чтобы включить этот порт, установите источник отклонения шума на Input port.

Типы данных: double | single

Демодулированный сигнал, возвращенный в виде скаляра, вектора или матрицы. Тип данных и размерности демодулированного сигнала зависят от значений, заданных параметрами Output type и Decision type. Этот порт не называется на блоке.

Используйте тип выходных данных, чтобы задать тип выходных данных.

Типы данных: single | double

Созвездие точки на звонки PSK, заданные как вектор с более чем одним элементом. Каждый вектор элемент указывает количество точек созвездия в своем соответствующем звонке PSK. Первый элемент соответствует самой внутренней окружности и так далее до последнего элемента, который соответствует самой внешней окружности. Сумма элементов в Constellation points per circle определяет порядок модуляции. Значения элемента должны быть кратными четырем, а порядок модуляции должен быть степенью двойки.

Пример: [4,12,16] задает три кольцевых созвездия PSK с порядком модуляции 32.

Радиус на звонок PSK, заданный как вектор с той же длиной, что и точки Созвездия на круг. Каждый вектор элемент указывает радиус своего соответствующего звонка PSK. Первый элемент соответствует самой внутренней окружности и так далее до последнего элемента, который соответствует самой внешней окружности. Эти значения элемента должны быть положительными значениями, расположенными в порядке увеличения.

Пример: [0.5,1,2] задает радиусы для трёх звонков созвездия PSK. Внутренний звонок имеет радиус 0,5, второй звонок имеет радиус 1,0, а внешний звонок имеет радиус 2,0.

Смещение фазы на звонок PSK в радианах, задается в виде скаляра или вектора с той же длиной, что и точки Созвездия на круг. Каждый элемент вектора указывает смещение фазы его соответствующего звонка PSK. Первый элемент соответствует самой внутренней окружности и так далее до последнего элемента, который соответствует самой внешней окружности. Скаляром Phase offset of each circle (rad) может быть только, если все элементы Constellation points per circle одинаковые значения.

Пример: [pi/4,pi/12,pi/16] задает смещения фазы для трех созвездий PSK звонков. Внутренний звонок имеет смещение фазы и звонка, а второе смещение имеет звонок фазы и смещения фазы.

Отображение символов, заданное как одно из следующих:

Значение отображения символа по умолчанию зависит от параметров Constellation points per circle и Phase offset of each circle (rad). Когда все элементы в Constellation points per circle равны, а все элементы в Phase offset of each circle (rad) равны, значение по умолчанию Gray. Во всех других случаях значение по умолчанию является Contourwise-gray.

Пользовательское отображение символов, заданное как целочисленный вектор. Этот вектор должен состоять из M уникальных элементов со значениями в области значений [0, (M - 1)], где M является Порядком модуляции для M-APSK. Первый элемент в Custom symbol mapping соответствует точке созвездия в первом квадранте самой внутренней окружности с последующими элементами, расположенными против часовой стрелки вокруг звонков.

Пример: Значение по умолчанию, [0,4,12,8,1,3,2,6,7,5,13,15,14,10,11,9], задает контурно-серое отображение символов. Распределение точек созвездия неоднородно по всем контурам.

Зависимости

Чтобы включить этот параметр, установите значение отображение равным User-defined.

Выход, заданный как Integer или Bit.

Типы данных: char | string

Тип решения демодуляции, заданный как Hard decision, Log-likelihood ratio, или Approximate log-likelihood ratio. Смотрите Мягкую Демодуляцию APSK для получения информации о факторах выбора алгоритма.

Зависимости

Этот параметр применяется только, когда Output type задан как Bit.

Источник отклонения шума, заданный как:

Зависимости

Этот параметр применяется только, когда для типа Decision задано значение Log-likelihood ratio или Approximate log-likelihood ratio.

Шумовое отклонение, заданная как положительная скалярная величина или вектор положительных значений.

Когда отклонение шума или степень сигнала приводят к расчетам с экстремальными положительными или отрицательными величинами, см. «Мягкая демодуляция APSK» для факторов спецификации типа принятия решения.

Зависимости

Этот параметр применяется только, когда для источника отклонения шума задано значение Property и для типа Decision задано значение Log-likelihood ratio или Approximate log-likelihood ratio.

Типы данных: double

Выход данных, заданный как одно из допустимых значений из этой таблицы. Приемлемые значения Output data type зависят от значений параметров Output type и Decision type.

Зависимости

Этот параметр применяется только, когда Output type задан как Integer или когда значение Output type установлено в Bit и для типа решения задано значение Hard decision.

Тип выполняемой симуляции, заданный как:

Для получения информации о скорости выполнения смотрите Советы.
