Фазовая демодуляция
Сравните схемы PSK и PAM модуляции, чтобы продемонстрировать, что PSK более чувствителен к фазовому шуму. Это ожидаемый результат, потому что созвездие PSK округлое, в то время как созвездие PAM линейное.
Задайте количество символов и параметры порядка модуляции. Сгенерируйте символы случайных данных.
len = 10000; M = 16; msg = randi([0 M-1],len,1);
Модулируйте msg
использование PSK и PAM для сравнения двух методов.
txpsk = pskmod(msg,M); txpam = pammod(msg,M);
Возмущает фазу модулированных сигналов, применяя случайное вращение фазы.
phasenoise = randn(len,1)*.015; rxpsk = txpsk.*exp(2i*pi*phasenoise); rxpam = txpam.*exp(2i*pi*phasenoise);
Создайте графики поля точек принятых сигналов.

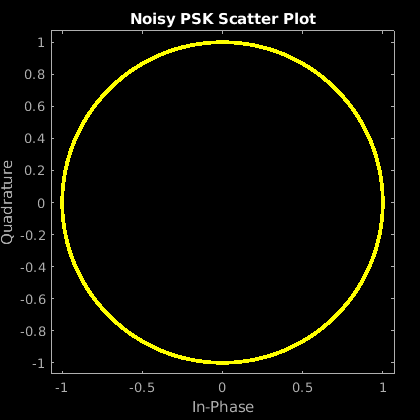

scatterplot(rxpsk);
title('Noisy PSK Scatter Plot')

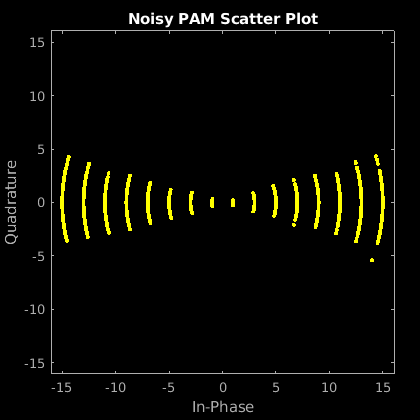

scatterplot(rxpam);
title('Noisy PAM Scatter Plot')
Демодулируйте принятые сигналы.
recovpsk = pskdemod(rxpsk,M); recovpam = pamdemod(rxpam,M);
Вычислите количество ошибок символов для каждой схемы модуляции. Сигнал PSK испытывает гораздо больше ошибок символов.
numerrs_psk = symerr(msg,recovpsk); numerrs_pam = symerr(msg,recovpam); [numerrs_psk numerrs_pam]
ans = 1×2
343 1
Сгенерируйте случайные символы.
dataIn = randi([0 3],1000,1);
QPSK модулирует данные.
txSig = pskmod(dataIn,4,pi/4);
Передайте сигнал через канал AWGN.
rxSig = awgn(txSig,10);
Демодулируйте принятый сигнал и вычислите количество ошибок символов.
dataOut = pskdemod(rxSig,4,pi/4); numErrs = symerr(dataIn,dataOut)
numErrs = 2
Постройте отображение символов PSK для Серых и естественных двоичных закодированных данных.
Установите порядок модуляции, а затем создайте последовательность данных, содержащую полный набор созвездия точек.
M = 8; data = (0:M-1); phz = 0;
Модулируйте и демодулируйте данные с помощью Gray и естественных двоичных закодированных данных.
symgray = pskmod(data,M,phz,'gray'); mapgray = pskdemod(symgray,M,phz,'gray'); symbin = pskmod(data,M,phz,'bin'); mapbin = pskdemod(symbin,M,phz,'bin');
Постройте график точек созвездия с помощью одного из наборов символов. Для каждой точки созвездия назначьте метку, указывающую Серые и естественные двоичные значения для каждого символа.
Для отображения двоичных символов Грея, смежные точки созвездия отличаются одним двоичным битом и не являются численно последовательными.
Для естественного двоичного отображения символов смежные точки созвездия следуют естественному двоичному кодированию и являются последовательными.
scatterplot(symgray,1,0,'b*'); for k = 1:M text(real(symgray(k))-0.2,imag(symgray(k))+.15,... dec2base(mapgray(k),2,4)); text(real(symgray(k))-0.2,imag(symgray(k))+.3,... num2str(mapgray(k))); text(real(symbin(k))-0.2,imag(symbin(k))-.15,... dec2base(mapbin(k),2,4),'Color',[1 0 0]); text(real(symbin(k))-0.2,imag(symbin(k))-.3,... num2str(mapbin(k)),'Color',[1 0 0]); end axis([-2 2 -2 2])
y
- PSK-модулированный входной сигналPSK-модулированный входной сигнал, заданный как действительный или комплексный вектор или матрица. Если y
является матрицей, функция обрабатывает столбцы независимо.
Типы данных: double
Поддержка комплексного числа: Да
M
- Порядок модуляцииПорядок модуляции, заданный как целочисленная степень двойки.
Пример: 2
| 4
| 16
Типы данных: double
ini_phase
- Начальная фаза[]
Начальная фаза PSK-модуляции, заданная в радианах как действительный скаляр.
Если ini_phase
пуст, тогда pskdemod
использует начальную фазу 0.
Пример: pi/4
Типы данных: double
symorder
- Порядок символов'bin'
(по умолчанию) | 'gray'
Порядок символа, заданный как 'bin'
или 'gray'
. Этот аргумент задает, как функция присваивает двоичные векторы соответствующим целым числам.
Если symorder
является 'bin'
, функция использует естественное двоичное закодированное упорядоченное расположение.
Если symorder
является 'gray'
, функция использует Серый-закодированное упорядоченное расположение.
Типы данных: char
z
- PSK-демодулированный выходной сигналPSK-демодулированный выходной сигнал, возвращаемый как вектор или матрица, имеющая одинаковое число столбцов, что и входной сигнал y
.
