Фазовая модуляция
Модулируйте и постройте график созвездий сигналов QPSK и 16-PSK.

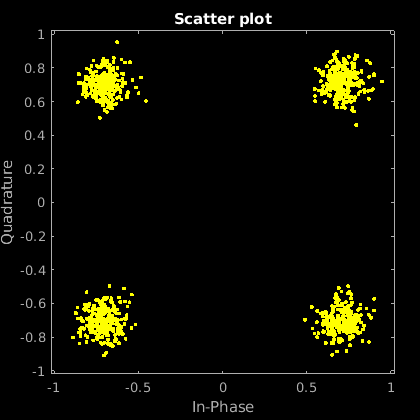

QPSK
Установите порядок модуляции равным 4.
M = 4;
Сгенерируйте символы случайных данных.
data = randi([0 M-1],1000,1);
Модулируйте символы данных.
txSig = pskmod(data,M,pi/M);
Пропустите сигнал через белый шум и постройте его созвездие.
rxSig = awgn(txSig,20); scatterplot(rxSig)

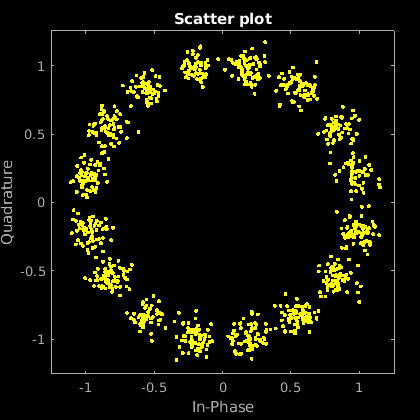

16-PSK
Измените порядок модуляции с 4 до 16.
M = 16;
Сгенерируйте символы случайных данных.
data = randi([0 M-1],1000,1);
Модулируйте символы данных.
txSig = pskmod(data,M,pi/M);
Пропустите сигнал через белый шум и постройте его созвездие.
rxSig = awgn(txSig,20); scatterplot(rxSig)
Сгенерируйте случайные символы.
dataIn = randi([0 3],1000,1);
QPSK модулирует данные.
txSig = pskmod(dataIn,4,pi/4);
Передайте сигнал через канал AWGN.
rxSig = awgn(txSig,10);
Демодулируйте принятый сигнал и вычислите количество ошибок символов.
dataOut = pskdemod(rxSig,4,pi/4); numErrs = symerr(dataIn,dataOut)
numErrs = 2

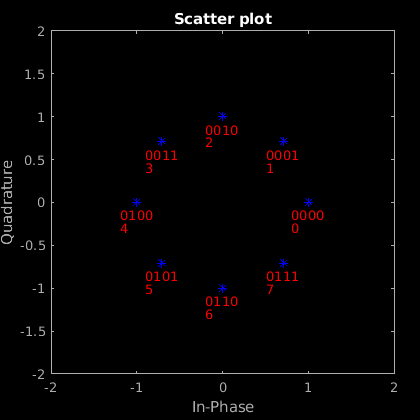

Постройте отображение символов PSK для Серых и естественных двоичных закодированных данных.
Установите порядок модуляции, а затем создайте последовательность данных, содержащую полный набор созвездия точек.
M = 8; data = (0:M-1); phz = 0;
Модулируйте и демодулируйте данные с помощью Gray и естественных двоичных закодированных данных.
symgray = pskmod(data,M,phz,'gray'); mapgray = pskdemod(symgray,M,phz,'gray'); symbin = pskmod(data,M,phz,'bin'); mapbin = pskdemod(symbin,M,phz,'bin');
Постройте график точек созвездия с помощью одного из наборов символов. Для каждой точки созвездия назначьте метку, указывающую Серые и естественные двоичные значения для каждого символа.
Для отображения двоичных символов Грея, смежные точки созвездия отличаются одним двоичным битом и не являются численно последовательными.
Для естественного двоичного отображения символов смежные точки созвездия следуют естественному двоичному кодированию и являются последовательными.
scatterplot(symgray,1,0,'b*'); for k = 1:M text(real(symgray(k))-0.2,imag(symgray(k))+.15,... dec2base(mapgray(k),2,4)); text(real(symgray(k))-0.2,imag(symgray(k))+.3,... num2str(mapgray(k))); text(real(symbin(k))-0.2,imag(symbin(k))-.15,... dec2base(mapbin(k),2,4),'Color',[1 0 0]); text(real(symbin(k))-0.2,imag(symbin(k))-.3,... num2str(mapbin(k)),'Color',[1 0 0]); end axis([-2 2 -2 2])
x
- Входной сигналВходной сигнал, заданный как вектор или матрица положительных целых чисел. Элементы x
должны иметь значения в области значений [0, M
– 1].
Пример: randi([0 3],100,1)
Типы данных: double
M
- Порядок модуляцииПорядок модуляции, заданный как целочисленная степень двойки.
Пример: 2
| 4
| 16
Типы данных: double
ini_phase
- Начальная фаза[]
Начальная фаза PSK-модуляции, заданная в радианах как действительный скаляр.
Если вы задаете ini_phase
как пустой, тогда pskmod
использует начальную фазу 0.
Пример: pi/4
Типы данных: double
symorder
- Порядок символов'bin'
(по умолчанию) | 'gray'
Порядок символа, заданный как 'bin'
или 'gray'
. Этот аргумент задает, как функция присваивает двоичные векторы соответствующим целым числам.
Если symorder
является 'bin'
, функция использует естественное двоичное закодированное упорядоченное расположение.
Если symorder
является 'gray'
, функция использует Серый-закодированное упорядоченное расположение.
Типы данных: char
y
- PSK-модулированный выходной сигналКомплексное представление полосы частот PSK-модулированного сигнала, возвращаемое как вектор или матрица комплексных чисел. Столбцы y
представляют независимые каналы.
