Phase/Frequency Offset

Примените смещения фазы и частоты к комплексному сгенерированному модулированному сигналу

Библиотека:
Коррекция искажений Communications Toolbox/RF
Искажения Communications Toolbox/RF

Описание

Блок Phase/Frequency Offset применяет фазу и смещения частоты к комплексному сигналу.

Этот значок показывает блок с включенными всеми портами. Phase/Frequency Offset block with optional frequency offset input port

Порты

Вход

расширить все

`In` - Комплексный сигнал
скаляр | вектор | матрица

Комплексный сигнал, заданный как скаляр, вектор или матрица. Порт не называется, пока вы не включите параметр Frequency offset from port.

Типы данных: double | single
Поддержка комплексного числа: Да

`Frq` - Смещение частоты
скаляр | вектор | матрица

Смещение частоты, заданное как скаляр, вектор с одинаковым числом строк или столбцов, как и входной сигнал, или матрица с такими же размерностями, как и входной сигнал. Для получения дополнительной информации см. «Взаимозависимые размерности порта параметра».

Зависимости

Чтобы включить этот порт, выберите параметр Frequency offset from port.

Типы данных: double | single

Выход

расширить все

`Out1` - Выходной сигнал
скаляр | вектор | матрица

Выходной сигнал, возвращенный в виде скаляра, вектора или матрицы. Этот выход является той же размерностью и типом данных, что и входной сигнал.

Параметры

расширить все

`Phase offset (deg)` - Смещение фазы
`0` (по умолчанию) | скалярный вектор | | матрица

Смещение фазы в степенях, задается как скаляр, вектор или матрица.

Если Phase offset (deg) и Frequency offset (Hz) являются нескалярными, они должны быть одинакового размера.

Настраиваемый: Да

`Frequency offset from port` - Опция добавления порта для установки смещения частоты
`off` (по умолчанию) | на

Выберите этот параметр, чтобы добавить Frq порт.

Когда вы выбираете этот параметр, Frq порт задает смещение частоты.
Когда вы очищаете этот параметр, параметр Frequency offset (Hz) задает смещение частоты.

`Frequency offset (Hz)` - Смещение частоты
`0` (по умолчанию) | скалярный вектор | | матрица

Смещение частоты в hertz, заданное как скаляр, вектор с одинаковым числом строк или столбцов, как и входной сигнал, или матрица с такими же размерностями, как и входной сигнал. Для получения дополнительной информации см. «Взаимозависимые размерности порта параметра».

Если Phase offset (deg) и Frequency offset (Hz) являются нескалярными, они должны быть одинакового размера.

Настраиваемый: Да

Зависимости

Чтобы включить этот порт, очистите параметр Frequency offset from port.

Примеры моделей

Apply Phase/Frequency Offset to QAM Modulated Signal

Примените смещение фазы/частоты к модулированному сигналу QAM

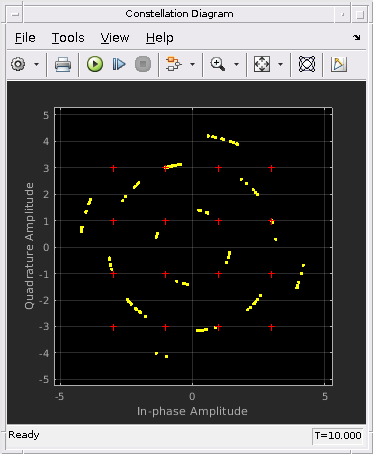

Модель применяет фазу и смещения частоты к 16-арному квадратурному сигналу амплитудной модуляции (16-QAM). Блок Phase/Frequency Offset применяет фазу и смещения частоты к входному сигналу на основе настроек параметра, заданных в блоке Параметры модели. Эффекты обновления настроек смещения иллюстрируются сигналами созвездия 16-QAM.

Характеристики блоков

Типы данных	`double` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Подробнее о

расширить все

Взаимозависимые размерности порта-параметра

В этой таблице описывается взаимозависимость размерностей от параметра до порта.

Количество размерностей	Размерность ввода-вывода данных	Формат кадра	Количество каналов	Размерность параметра смещения частоты/фазы	Размерность Input port смещения частоты
Любой	Скаляр	1	1	Скаляр	Скаляр
2	M -by-1	M	1	M -by-1 1-by- M 1 на 1	M M -by-1 1 1 на 1
2	1-by- N	1	N	N -by-1 1-by- N 1 на 1	N 1-by- N 1 1 на 1
2	M -by- N	M	N	M -by- N N -by-1 1-by- N M -by-1 1-by- M 1 на 1	M -by- N N 1-by- N 1 1 на 1 M M -by-1

Для примера:

Когда вы задаете параметр скалярного смещения, блок применяет то же смещение ко всем элементам входного сигнала
Когда вы задаете параметр смещения 2 на 1 для входного сигнала 2 на 3 (одно значение смещения на выборку), блок применяет то же смещение выборки по трем каналам.
Когда вы задаете параметр смещения 1 на 3 для входного сигнала 2 на 3 (одно значение смещения на канал), то же смещение канала применяется к двум выборкам канала.
Когда вы задаете параметр смещения 2 на 3 для входного сигнала 2 на 3 (одно значение смещения на выборку для каждого канала), смещения применяются поэлементно к входному сигналу.

Алгоритмы

Если входной сигнал u (t), то выходной сигнал

$y (t) = u (t) \cdot (\cos (2 π \int_{0}^{t} f (τ) d τ + φ (t)) + j \sin (2 π \int_{0}^{t} f (τ) d τ + φ (t))),$

где f (<reservedrangesplaceholder1>) является смещением частоты, и φ (<reservedrangesplaceholder0>) является смещением фазы.

Дискретный выход задаётся как

$\begin{array}{l} y (0) = u (0) (\cos (φ (0)) + j \sin (φ (0))) и \\ y (i) = u (i) (\cos (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i)) + j \sin (2 π \sum_{n = 0}^{i - 1} f (n) Δ t + φ (i))), \end{array}$

где i> 0, и Δ <reservedrangesplaceholder0> является шагом расчета.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Параметры Frequency offset (Hz) и Phase offset (deg) настраиваются в режиме normal mode, Accelerator и Rapid Accelerator. Если вы используете Simulink^® Coder™ быстрой симуляции (RSIM), чтобы создать исполняемый файл RSIM, можно настроить эти параметры, не компилируя модель. Для получения дополнительной информации смотрите Настраиваемые параметры (Simulink).

См. также

Блоки

Free Space Path Loss | I/Q Imbalance | Memoryless Nonlinearity | Phase Noise | Receiver Thermal Noise

Представлено до R2006a
