designoptions

Показать все опции, доступные для заданного проекта

Свернуть все на странице

Синтаксис

options = designoptions(designSpecs,method)

Описание

пример

options = designoptions(designSpecs,method) возвращает все опции проекта, доступные для объекта спецификации, designSpecs, используя конкретный метод проекта, method.

Примеры

свернуть все

Открыть Live Script

Проектируйте фильтр Баттерворта с lowpass и высокочастотными характеристиками. Процедура создания фильтра:

  1. Задайте спецификации создания фильтра с помощью fdesign функция.

  2. Выберите метод проектирования, предоставленный designmethods функция.

  3. Чтобы определить доступные опции проекта для выбора, используйте designoptions функция.

  4. Проектируйте фильтр с помощью design функция.

Lowpass Фильтр

Создайте объект спецификации lowpass создания фильтра умолчанию с помощью fdesign.lowpass.

designSpecs = fdesign.lowpass
designSpecs =
  lowpass with properties:

               Response: 'Lowpass'
          Specification: 'Fp,Fst,Ap,Ast'
            Description: {4x1 cell}
    NormalizedFrequency: 1
                  Fpass: 0.4500
                  Fstop: 0.5500
                  Apass: 1
                  Astop: 60

Определите доступные методы проекта, используя designmethods функция. Чтобы спроектировать фильтр Баттерворта, выберите butter.

designmethods(designSpecs,'SystemObject',true)
Design Methods that support System objects for class fdesign.lowpass (Fp,Fst,Ap,Ast):


butter
cheby1
cheby2
ellip
equiripple
ifir
kaiserwin
multistage

При разработке фильтра можно задать дополнительные опции проекта. Просмотр списка опций с помощью designoptions функция. Эта функция также показывает опции проекта по умолчанию, используемые фильтром.

designoptions(designSpecs,'butter','SystemObject',true)
ans = struct with fields:
           FilterStructure: {1x6 cell}
              SOSScaleNorm: 'ustring'
              SOSScaleOpts: 'fdopts.sosscaling'
              MatchExactly: {'passband'  'stopband'}
    DefaultFilterStructure: 'df2sos'
       DefaultMatchExactly: 'stopband'
       DefaultSOSScaleNorm: ''
       DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]

Используйте design функция для разработки фильтра. Передайте 'butter' и спецификации, заданные переменными designSpecs, как входные параметры. Задайте 'matchexactly' опция проекта для 'passband'.

lpFilter = design(designSpecs,'butter','matchexactly','passband','SystemObject',true);

Визуализация частотной характеристики проектируемого фильтра.

fvtool(lpFilter)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Фильтр Highpass

Создайте объект спецификации создания фильтра highpass с помощью fdesign.highpass. Задайте порядок 7 и частоту 3 дБ 0.6π радианы/выборка.

designSpecs = fdesign.highpass('N,F3dB',7,.6);

Определите доступные методы проекта. Чтобы спроектировать фильтр Баттерворта, выберите butter.

designmethods(designSpecs,'SystemObject',true)
Design Methods that support System objects for class fdesign.highpass (N,F3dB):


butter
maxflat

При разработке фильтра можно задать дополнительные опции проекта. Просмотр списка опций с помощью designoptions функция. Эта функция также показывает опции проекта по умолчанию, используемые фильтром.

designoptions(designSpecs,'butter','SystemObject',true)
ans = struct with fields:
           FilterStructure: {1x6 cell}
              SOSScaleNorm: 'ustring'
              SOSScaleOpts: 'fdopts.sosscaling'
    DefaultFilterStructure: 'df2sos'
       DefaultSOSScaleNorm: ''
       DefaultSOSScaleOpts: [1x1 fdopts.sosscaling]

Чтобы спроектировать фильтр Баттерворта, используйте design и задайте 'butter' как вход. Задайте 'FilterStructure' на 'cascadeallpass'.

hpFilter = design(designSpecs,'butter','FilterStructure','cascadeallpass','SystemObject',true);

Визуализируйте высокочастотную характеристику.

fvtool(hpFilter)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Открыть Live Script

Спроектируйте прерывистый фильтр I прямой формы, который имеет порядок фильтра 6, центральную частоту 0,5, коэффициент качества 10 и неравномерность в полосе пропускания 1 дБ.

Создайте notch отфильтровать объект спецификации проекта с помощью fdesign.notch и задайте эти расчётные параметры.

notchSpecs  = fdesign.notch('N,F0,Q,Ap',6,0.5,10,1);

Спроектируйте узкополосный фильтр, используя design функция. Получившийся фильтр является dsp.BiquadFilter Системные object™. Для получения дополнительной информации о том, как применить этот фильтр к потоковым данным, см. dsp.BiquadFilter.

notchFilt = design(notchSpecs,'SystemObject',true)
notchFilt =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [3x6 double]
                 ScaleValues: [4x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

Визуализируйте частотную характеристику проектируемого фильтра используя fvtool.

fvtool(notchFilt)

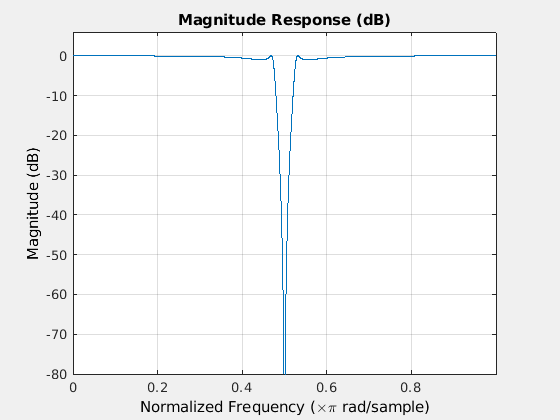

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains an object of type line.

Входные параметры

свернуть все

Объект спецификации фильтров, заданный как один из fdesign функций.

Метод проекта, заданный как вектор символов. Можно выбрать метод проекта из доступных методов, заданных в designmethods функция.

Выходные аргументы

свернуть все

Доступные опции проекта, возвращенные как структура с полями, определяемыми входом объекта спецификации фильтров, designSpecs, и выбранный метод проекта.
