dsp.AllpoleFilter

БИХ без нулей

развернуть все на странице

Описание

The dsp.AllpoleFilter объект фильтрует каждый канал входа, используя allpole реализации фильтра.

Для фильтрации каждого канала входного входа:

Создайте dsp.AllpoleFilter Объекту и установите его свойства.
Вызывайте объект с аргументами, как будто это функция.

Дополнительные сведения о работе системных объектов см. в разделе «Что такое системные объекты?».

Создание

Синтаксис

allpole = dsp.AllpoleFilter

allpole = dsp.AllpoleFilter(Name,Value)

Описание

пример

allpole = dsp.AllpoleFilter возвращает фильтр allpole System object™, allpole, который независимо фильтрует каждый канал входа по последующим вызовам алгоритма. Этот системный объект использует заданную реализацию фильтра allpole.

allpole = dsp.AllpoleFilter(Name,Value) возвращает allpole фильтр Системный объект, allpole, с каждым набором свойств на заданное значение.

Свойства

расширить все

Если не указано иное, свойства являются нетронутыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируются, когда вы вызываете их, и release функция разблокирует их.

Если свойство настраивается, можно изменить его значение в любой момент.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Использование Системных объектов.

`Structure` - Структура фильтра
`Direct form` (по умолчанию) | `Direct form transposed` | `Lattice AR`

Задайте структуру фильтра как одну из | Direct form | Direct form transposed | Lattice AR. Методы анализа не поддерживаются для обработки с фиксированной точкой, если структура Direct form или Direct form transposed. Это свойство неразрывно.

`Denominator` - Коэффициенты знаменателя фильтра
`[1 0.1]` (по умолчанию) | вектор-строка

Задайте коэффициенты знаменателя в виде числового вектора-строки.

Настраиваемый: Да

Зависимости

Это свойство применимо, когда для свойства Structure задано значение одного из Direct form | Direct form transposed.

`ReflectionCoefficients` - Коэффициенты решетчатого фильтра
`[0.2 0.4]` (по умолчанию) | вектор-строка

Задайте коэффициенты решетчатого фильтра как числовые векторы-строки.

Настраиваемый: Да

Зависимости

Это свойство применимо, когда Structure для свойства задано значение Lattice AR.

`InitialConditions` - Начальные условия для состояний фильтра
`0` (по умолчанию) | скалярный вектор | | матрица

Задайте начальные условия состояния фильтра.

Можно задать начальные условия как скаляр, вектор или матрица. Если вы задаете скалярное значение, этот системный объект инициализирует все элементы задержки в фильтре до этого значения. Можно также задать вектор, длина которого равняется количеству элементов задержки в фильтре. Когда вы делаете это, каждый векторный элемент задает уникальное начальное условие для соответствующего элемента задержки. Объект применяет один и тот же вектор начальных условий к каждому каналу входного сигнала.

Можно также задать матрицу с одинаковым числом строк, как и количество элементов задержки в фильтре, и по одному столбцу для каждого канала входного сигнала. В этом случае каждый элемент задает уникальное начальное условие для соответствующего элемента задержки в соответствующем канале.

Настраиваемый: Да

`CoefficientsDataType` - Коэффициенты знаменателя, обозначения длин слов и дробей
`Same word length as input` (по умолчанию) | `Custom`

Задайте коэффициенты знаменателя типа данных с фиксированной точкой как один из Same word length as input | Custom. Это свойство неразрывно.

`ReflectionCoefficientsDataType` - Коэффициенты отражения, слово- и дробно-длинные обозначения
`Same word length as input` (по умолчанию) | `Custom`

Задайте коэффициент отражения типа данных с фиксированной точкой как один из Same word length as input | Custom. Это свойство неразрывно.

Свойства с фиксированной точкой

`ProductDataType` - Обозначения слов и дробей продукта
`Full precision` (по умолчанию) | `Same as input` | `Custom`

Укажите тип данных с фиксированной точкой продукта как один из | Full precision | Same as input | Custom |. Это свойство неразрывно.

`AccumulatorDataType` - Обозначения слов и дробей аккумулятора
`Full precision` (по умолчанию) | `Same as input` | `Same as product` | `Custom`

`OutputDataType` - Выходные обозначения длин слов и дробей
`Same as input` (по умолчанию) | `Same as accumulator` | `Custom`

Задайте выход типа данных с фиксированной точкой как один из | Same as accumulator | Same as input | Custom |. Это свойство неразрывно.

`StateDataType` - Обозначения в виде слов и дробей в состоянии
`Same as accumulator` (по умолчанию) | `Same as input` | `Custom`

Укажите тип данных с фиксированной точкой в качестве одного из | Same as input | Same as accumulator | Custom. Это свойство неразрывно.

`CustomCoefficientsDataType` - Настраиваемая длина слов и дробей знаменателя
`numerictype ([],16,15)` (по умолчанию) | численный тип

Задайте коэффициенты знаменателя типа с фиксированной точкой как автознаковый numerictype (Fixed-Point Designer) объект. Это свойство неразрывно.

Зависимости

Это свойство применимо, когда CoefficientsDataType свойство Custom.

`CustomReflectionCoefficientsDataType` - Пользовательские коэффициенты отражения: word и fraction-lengths
`numerictype ([],16,15)` (по умолчанию) | численный тип

Зависимости

Это свойство применимо, когда ReflectionCoefficientsDataType свойство Custom.

`CustomProductDataType` - Пользовательские слово- и дробные длины продукта
`numerictype ([],32,30)` (по умолчанию) | численный тип

Задайте тип фиксированной точки продукта как автоматический масштабированный numerictype (Fixed-Point Designer) объект. Это свойство неразрывно.

Зависимости

Это свойство применяется, когда вы устанавливаете ProductDataType свойство к Custom.

`CustomAccumulatorDataType` - Пользовательские длины слов и дробей аккумулятора
`numerictype([],32,30)` (по умолчанию) | численный тип

Задайте тип фиксированной точки аккумулятора как автоматический масштабированный numerictype (Fixed-Point Designer) объект. Это свойство неразрывно.

Зависимости

Это свойство применяется, когда вы устанавливаете AccumulatorDataType свойство к Custom.

`CustomStateDataType` - Пользовательское состояние словосочетаний и дробей
`numerictype([],16,15)` (по умолчанию) | численный тип

Задайте тип фиксированной точки состояния как автоматический масштабированный numerictype (Fixed-Point Designer) объект. Это свойство неразрывно.

Зависимости

Это свойство применяется, когда вы устанавливаете StateDataType свойство к Custom.

`CustomOutputDataType` - Пользовательские выходы слово- и дробные длины
`numerictype([],16,15)` (по умолчанию) | численный тип

Задайте тип данных с фиксированной точкой на выходе как автоматический масштабированный numerictype (Fixed-Point Designer) объект. Это свойство неразрывно.

Зависимости

Это свойство применяется, когда вы устанавливаете OutputDataType свойство к Custom.

Использование

Синтаксис

y = allpole(x)

Описание

пример

y = allpole(x) фильтрует действительный или комплексный входной сигнал x использование фильтра allpole для создания выхода y.

Входные параметры

расширить все

`x` - Вход данных
вектор | матрица

Вход данных, заданный как вектор или матрица. Этот объект также принимает входы переменного размера. Когда объект заблокирован, можно изменить размер каждого входного канала, но вы не можете изменить количество каналов.

Когда входные данные имеют тип с фиксированной точкой, они должны быть подписаны. Объект фильтра allpole действует на каждом канале входного сигнала независимо при последовательных вызовах алгоритма.

Выходные аргументы

расширить все

`y` - Отфильтрованный выход
вектор | матрица

Отфильтрованный выход, возвращенный как вектор или матрица. Размер, тип данных и сложность выходного сигнала совпадают с размером входного сигнала.

Функции объекта

Чтобы использовать функцию объекта, задайте системный объект в качестве первого входного параметра. Например, чтобы освободить системные ресурсы системного объекта с именем obj, используйте следующий синтаксис:

release(obj)

расширить все

Характерно для `dsp.AllpoleFilter`

`freqz`	Частотная характеристика фильтра в дискретном времени Системного объекта
`fvtool`	Визуализация частотной характеристики фильтров DSP
`impz`	Импульсная характеристика фильтра в дискретном времени Системного объекта
`info`	Информация о фильтре Системный объект
`coeffs`	Возвращает фильтрация коэффициентов системного объекта в структуре
`cost`	Оценка стоимости реализации фильтра Системный объект
`grpdelay`	Групповая задержка фильтра в дискретном времени Системного объекта
`phasez`	Фазовый отклик фильтра в дискретном времени Системного объекта (без обертки)

Общий для всех системных объектов

`step`	Запуск алгоритма системного объекта
`release`	Отпустите ресурсы и допустите изменения в значениях свойств системного объекта и входных характеристиках
`reset`	Сброс внутренних состояний Системного объекта

Примеры

свернуть все

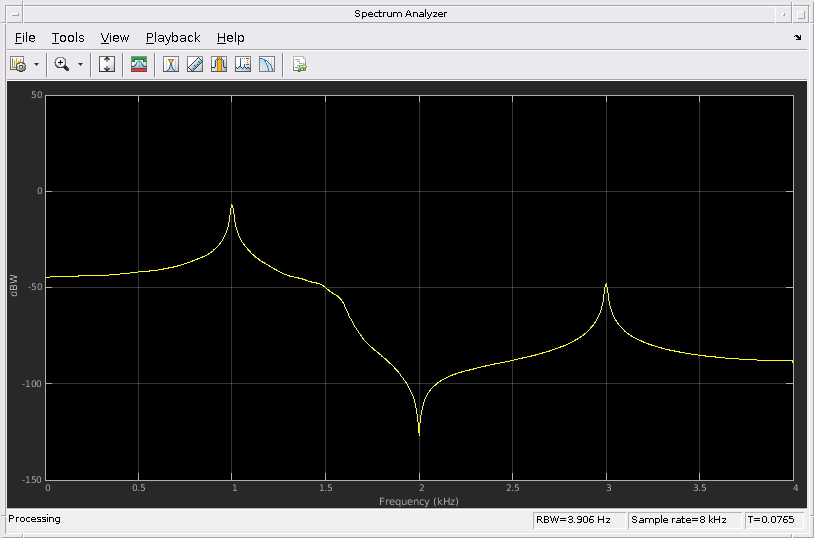

Lowpass фильтрация формы волны с двумя частотами

Открыть скрипт

Используйте фильтр Allpole, чтобы применить фильтр lowpass к форме волны с двумя синусоидальными частотами.

Примечание.Этот пример выполняется только в R2016b или более поздней версии. Если вы используете более ранний релиз, замените каждый вызов функции на эквивалентный step синтаксис. Например, myObject (x) становится шагом (myObject, x).

 t = (0:1000)./8e3;
 xin = sin(2*pi*1e3*t)+sin(2*pi*3e3*t);

 src = dsp.SignalSource(xin', 4);
 sink = dsp.SignalSink;
 allpole = dsp.AllpoleFilter;
 tt = (-25:25)';
 xsinc = 0.4*sinc(0.4*tt);
 asinc = lpc(xsinc,51);
 allpole.Denominator = asinc;

 sa = dsp.SpectrumAnalyzer('SampleRate',8e3,...
    'PlotAsTwoSidedSpectrum',false,...
    'OverlapPercent', 80,'PowerUnits','dBW',...
    'YLimits', [-150 50]);

while ~isDone(src)
      input = src();
      filteredOutput = allpole(input);
      sink(filteredOutput);
      sa(filteredOutput)
 end

 filteredResult = sink.Buffer;

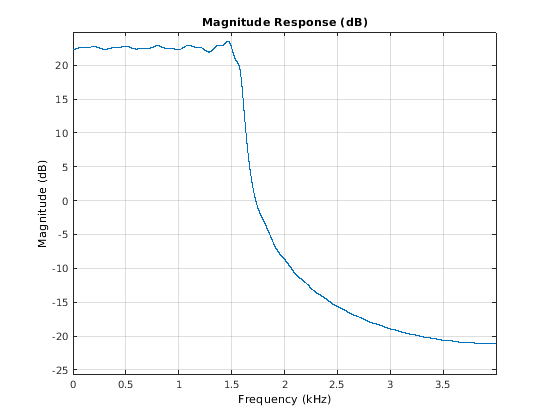

 fvtool(allpole,'Fs',8000)

Алгоритмы

Этот объект реализует алгоритм, входы и выходы, описанные на Allpole Filter блочных страниц с описанием. Свойства объекта соответствуют параметрам блоков.
