coeffs

Возвращает фильтрация коэффициентов системного объекта в структуре

Синтаксис

s = coeffs(sysobj)

s = coeffs(sysobj,'Arithmetic',arithType)

Описание

s = coeffs(sysobj) возвращает коэффициенты фильтра System object™, sysobj, в структуре s.

s = coeffs(sysobj,'Arithmetic',arithType) возвращает коэффициенты фильтра для системного объекта System фильтра sysobj с арифметикой, заданной в arithType.

Примеры

свернуть все

Коэффициенты конечной импульсной характеристики Полуполосы Interpolator

Попробовать в MATLAB

FIRHalfbandInterp = dsp.FIRHalfbandInterpolator('Specification',...
    'Filter order and transition width','FilterOrder',26);
C = coeffs(FIRHalfbandInterp);
C.Numerator

ans = 1×27

    0.0525         0   -0.0379         0    0.0537         0   -0.0771         0    0.1172         0   -0.2060         0    0.6345    1.0000    0.6345         0   -0.2060         0    0.1172         0   -0.0771         0    0.0537         0   -0.0379         0    0.0525

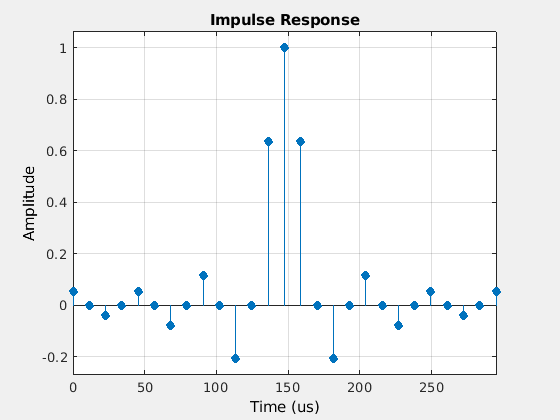

% Impulse response of the filter
fvtool(FIRHalfbandInterp,'impulse')

Figure Filter Visualization Tool - Impulse Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Impulse Response contains an object of type stem.

Входные параметры

свернуть все

`sysobj` - Входной фильтр
фильтрация Системного объекта

Вход фильтр, заданный как один из следующих Системных объектов фильтра:

`arithType` - Арифметический тип
`'double'` (по умолчанию) | `'single'` | `'Fixed'`

Арифметика, используемая в анализе фильтра, задается как 'double', 'single', или 'Fixed'. Когда вход арифметики не задан и Системный объект фильтра разблокирован, инструмент анализа принимает фильтр двойной точности. Когда арифметический вход не задан и системный объект заблокирован, функция выполняет анализ на основе типа данных заблокированного входа.

The 'Fixed' значение применяется к фильтрации системных объектов только со свойствами с фиксированной точкой.

Когда 'Arithmetic' входной параметр задается как 'Fixed' и объект фильтра имеет тип данных коэффициентов, установленный на 'Same word length as input'арифметический анализ зависит от того, разблокирован или заблокирован системный объект.

unlocked -- Функция объекта анализа не может определить тип данных коэффициентов. Функция принимает, что тип данных коэффициентов подписан, имеет 16-битный размер слова и автоматически масштабируется. Функция выполняет анализ с фиксированной точкой на основе этого предположения.
locked -- Когда тип входных данных 'double' или 'single'функция объекта анализа не может определить тип данных коэффициентов. Функция принимает, что тип данных коэффициентов подписан, имеет 16-битный размер слова и автоматически масштабируется. Функция выполняет анализ с фиксированной точкой на основе этого предположения.

Чтобы проверить, заблокирован ли или разблокирован системный объект, используйте isLocked функция.

Когда арифметический вход задан как 'Fixed' и объект фильтра имеет тип данных коэффициентов, установленных на пользовательский числовой тип, функция объекта выполняет анализ с фиксированной точкой на основе пользовательского типа числовых данных.
