iopzmap
Постройте карту полюс-ноль для пар ввода-вывода модели
Синтаксис
iopzmap(sys)
iopzmap(sys1,sys2,...)
Описание
iopzmap(sys) вычисляет и строит графики полюсов и нулей каждой пары вход/выход динамической системы sys. Полюса строятся как x's, а нули - как o's.
iopzmap(sys1,sys2,...) показывает полюса и нули нескольких моделей sys1, sys2,... на одном графике. Вы можете задать отличительные цвета для каждой модели, как в iopzmap(sys1,'r',sys2,'y',sys3,'g').
Функции sgrid или zgrid может использоваться, чтобы построить график линий постоянного коэффициента затухания и собственной частоты в s или z плоскости.
Для массивов моделей, iopzmap строит графики полюсов и нулей каждой модели в массиве на одной схеме.
Примеры
Карта нули полюсов для системы MIMO
Создайте динамическую систему с одним входом и двумя выходами.
H = [tf(-5 ,[1 -1]); tf([1 -5 6],[1 1 0])];
Постройте карту с нулем полюса.
iopzmap(H)

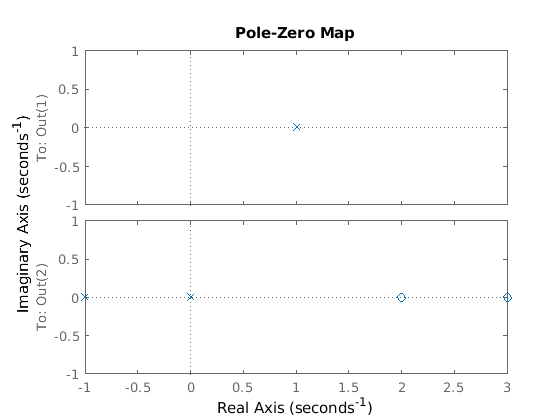

iopzmap генерирует отдельную карту для каждой пары ввода-вывода в системе.
Карта полюса-нуля идентифицированной модели
Просмотрите полюса и нули сверхпараметрированной модели пространства состояний, оцененные по данным ввода-вывода. (Требует Toolbox™ идентификации системы).
load iddata1 sys = ssest(z1,6,ssestOptions('focus','simulation')); iopzmap(sys)

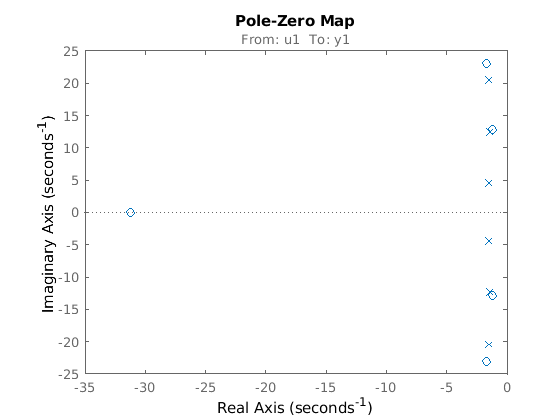

График показывает, что существуют две пары «полюс-ноль», которые почти перекрываются, какие намеки являются их потенциальной избыточностью.
Совет
Для дополнительных опций настройки внешнего вида диаграммы нулей и полюсов используйте iopzplot.
