sgrid

Сгенерируйте сетку s-плоскости постоянных коэффициентов затухания и естественных частот

Описание

пример

sgrid формирует сетку постоянных коэффициентов затухания от 0 до 1 в шагах 0,1 и естественных частот от 0 до 10 рад/сек в шагах по одному рад/сек для графиков с нулем полюса и корневым годографом. sgrid затем строит график сетки над текущей осью. sgrid создает сетку по графику, если текущая ось содержит непрерывный корневой годограф s-плоскость или карту ноль полюсов.

sgrid(zeta,wn) строит графики сетки постоянного коэффициента затухания и естественных частотных линий для коэффициентов затухания и естественных частот в векторах zeta и wn, соответственно. sgrid(zeta,wn) создает сетку по графику, если текущая ось содержит непрерывный корневой годограф s-плоскость или карту ноль полюсов.

Кроме того, можно выбрать в контекстном меню команду Сетка (Grid), чтобы сгенерировать ту же сетку s-плоскости.

sgrid(___,'new') сначала очищает текущие системы координат и устанавливает hold on.

sgrid(AX,___) строит график сетки s-плоскости на Axes или UIAxes объект на текущей фигуре с указателем AX. Используйте этот синтаксис при создании приложений с sgrid в App Designer.

Примеры

свернуть все

Создайте следующую передаточную функцию в непрерывном времени:

H(s)=2s2+5s+1s2+2s+3

H = tf([2 5 1],[1 2 3]);

Постройте график корневого годографа передаточной функции.

rlocus(H)

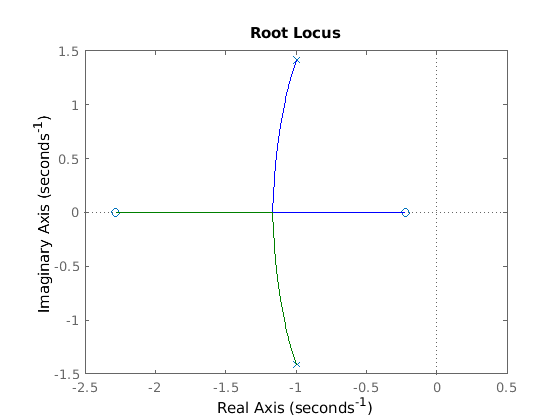

Figure contains an axes. The axes contains 4 objects of type line. This object represents H.

Постройте график линий сетки s-плоскости на корневой годограф.

sgrid

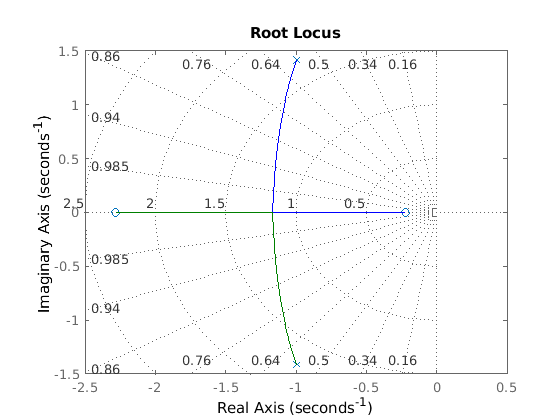

Figure contains an axes. The axes contains 4 objects of type line. This object represents H.

Входные параметры

свернуть все

Коэффициент затухания, заданный как вектор в том же порядке, что и wn.

Нормированная естественная частота, заданная как вектор.

Указатель на объект, заданный как Axes или UIAxes объект. Использование AX для создания приложений с sgrid в App Designer.
