bwselect

Выберите объекты в бинарном изображении

Синтаксис

BW2 = bwselect(BW,c,r)

BW2 = bwselect(BW,c,r,n)

[BW2,idx]
= bwselect(___)

[x,y,BW2,idx,xi,yi]
= bwselect(___)

[___] = bwselect(x,y,BW,xi,yi,n)

[___] = bwselect(BW,n)

[___] = bwselect

Описание

BW2 = bwselect(BW,c,r) возвращает бинарное изображение, содержащее объекты, которые перекрывают пиксель (r, c). Объекты являются связанными наборами on пиксели, то есть пиксели, имеющие значение 1.

пример

BW2 = bwselect(BW,c,r,n) также задает связность объекта, n, как 4-соединенный или 8-соединенный.

[BW2,idx] = bwselect(___) возвращает линейные индексы пикселей, принадлежащих выбранным объектам.

[x,y,BW2,idx,xi,yi] = bwselect(___) возвращает x и y границы изображения и (xi, yi) координаты пикселей. По умолчанию, bwselect использует внутреннюю систему координат так, чтобы x и y были изображением XData и YData.

[___] = bwselect(x,y,BW,xi,yi,n) устанавливает недефектную мировую систему координат для BW от векторов x и y. Аргументы xi и yi задайте пиксельные координаты в мировой системе координат.

[___] = bwselect(BW,n) отображает изображение BW в рисунок и позволяет выбрать (r, c) координирует в интерактивном режиме использование мыши. С этим синтаксисом и другим интерактивным синтаксисом, bwselect блокирует MATLAB^® командная строка до завершения выбора точек.

Дополнительные сведения о интерактивном выборе точек см. в разделе Интерактивное поведение.

[___] = bwselect без входного параметра позволяет вам выбрать (r, c) координаты изображения в текущей системе координат в интерактивном режиме.

Примеры

свернуть все

Выбор объектов в бинарном изображении

Открыть Live Script

Выберите объекты в бинарное изображение и создайте новое изображение, содержащее только эти объекты.

Считайте бинарное изображение в рабочую область.

BW = imread('text.png');

Укажите местоположение объектов на изображении с помощью индексов строка и столбец.

c = [43 185 212];
r = [38 68 181];

Создайте новое бинарное изображение, содержащее только выбранные объекты. Этот пример задает 4-соединенные объекты.

BW2 = bwselect(BW,c,r,4);

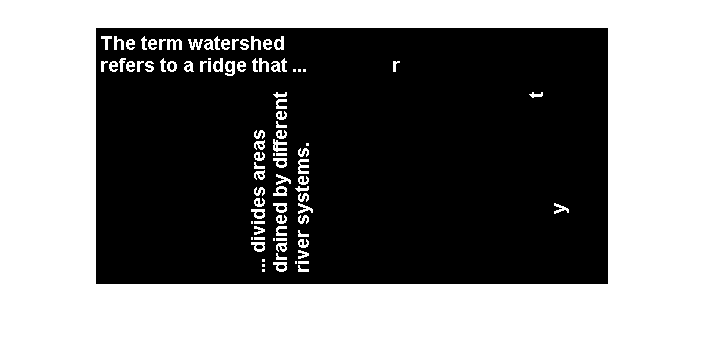

Отобразите оригинальное изображение и новое изображение один за другим.

imshowpair(BW,BW2,'montage');

Figure contains an axes. The axes contains an object of type image.

Входные параметры

свернуть все

`BW` - Бинарное изображение
2-D числовую матрицу | 2-D логическую матрицу

Бинарное изображение, заданное как 2-D числовая матрица или 2-D логическая матрица.

Пример: BW = imread('text.png');

`c` - Индекс столбца
числовой скаляр | числовой вектор

Индекс столбца, заданный как числовой скаляр или числовой вектор. Если r и c являются векторами равной длины, тогда BW2 содержит наборы объектов, перекрывающихся с любым из пикселей (r(k),c(k)).

Пример: c = [43 185 212];

`r` - Индекс строки
числовой скаляр | числовой вектор

Индекс строки, заданный как числовой скаляр или числовой вектор. Если r и c являются векторами равной длины, тогда BW2 содержит наборы объектов, перекрывающихся с любым из пикселей (r(k),c(k)).

Пример: r = [38 68 181];

`n` - Связь
`8` (по умолчанию) | `4`

Связь, заданная как 4 или 8.

Значение	Описание
`4`	4-связанные объекты
`8`	8-связанные объекты

`x` - Координаты мировой x оси
числовой скаляр | числовой вектор

Мировые x оси, заданные как числовой скаляр или числовой вектор той же длины, что и y. Используйте x и y, чтобы создать ненужную пространственную систему координат. По умолчанию, если вы не задаете x и y, то bwselect использует внутреннюю систему координат, в которой x равен [1, размер (BW,2)].

Пример: x = [19.5 23.5];

`y` - Координаты мировой y оси
числовой скаляр | числовой вектор

Мировые y оси, заданные как числовой скаляр или числовой вектор той же длины, что и x. Используйте x и y, чтобы создать ненужную пространственную систему координат. По умолчанию, если вы не задаете x и y, то bwselect использует внутреннюю систему координат, в которой y равен [1, размер (BW,1)].

Пример: y = [8.0 12.0];

`xi` - x -координаты точек
числовой скаляр | числовой вектор

x - координаты точек в мировой системе координат, заданные в виде числового скаляра или числового вектора.

Пример: x = [19.5 23.5];

`yi` - y -координаты точек
числовой скаляр | числовой вектор

y - координаты точек в мировой системе координат, заданные в виде числового скаляра или числового вектора.

Пример: y = [8.0 12.0];

Выходные аргументы

свернуть все

`BW2` - Бинарное изображение, содержащее объекты, которые перекрывают заданные пиксели
логический массив

Бинарное изображение, содержащее объекты, которые перекрывают указанные пиксели, возвращается как логический массив. BW2 содержит набор объектов, перекрывающихся с любым из пикселей, заданных в r и c или xi и yi.

Если вы не задаете выходной аргумент, то bwselect отображение выходного изображения на новом рисунке.

`idx` - Линейные индексы пикселей, принадлежащих выбранным объектам
числовой вектор

Линейные индексы пикселей, принадлежащих выбранным объектам, возвращаются в виде числового вектора.

Подробнее о

свернуть все

Интерактивное поведение

Когда вы бегаете bwselect без определения координат пикселей, bwselect позволяет вам выбирать точки в интерактивном режиме из изображения в окне рисунка. Выберите точки с помощью этих команд.

Интерактивное поведение	Описание
Добавить точки	Щелкните левой кнопкой мыши точки на изображении.
Удалите предыдущую точку	Нажмите Backspace или Delete.
Добавьте конечную точку и полный выбор	Щелкните правой кнопкой мыши, дважды щелкните мышью или нажмите одновременно Shift и щелкните левой кнопкой мыши.
Полный выбор без добавления конечной точки	Нажмите Return.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

Указания и ограничения по применению:

bwselect поддерживает генерацию Кода С (требует MATLAB Coder™). Обратите внимание, что если вы выбираете родовую MATLAB Host Computer целевая платформа, bwselect генерирует код, который использует предварительно скомпилированную совместную библиотеку для конкретной платформы. Использование общей библиотеки сохраняет оптимизацию эффективности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Дополнительные сведения см. в разделе Генерация кода с использованием общей библиотеки.
При генерации кода bwselect поддерживает только следующие синтаксисы:
- BW2 = bwselect(BW,c,r)
- [BW2,idx] = bwselect(BW,c,r)
- BW2 = bwselect(BW,c,r,n)
- [BW2,idx] = bwselect(BW,c,r,n)
В сложение необязательный четвертый входной параметр, n, должна быть константой времени компиляции.

Генерация кода GPU
Сгенерируйте код CUDA ® для графических процессоров NVIDIA ® с помощью GPU Coder™

Указания и ограничения по применению:

При генерации кода bwselect поддерживает только эти синтаксисы:
- BW2 = bwselect(BW, c, r)
- [BW2, idx] = bwselect(BW, c, r)
- BW2 = bwselect(BW, c, r, n)
- [BW2, idx] = bwselect(BW, c, r, n)
В сложение необязательный четвертый входной параметр, n, должна быть константой времени компиляции.

См. также

Темы

Представлено до R2006a
