ltePSBCH

Физический боковой широковещательный канал

Свернуть все на странице

Синтаксис

sym = ltePSBCH(ue,cw)

Описание

пример

sym = ltePSBCH(ue,cw) возвращает вектор-столбец, содержащую символы физического бокового широковещательного канала (PSBCH) для указанной структуры настроек UE и бит кодового слова PSBCH. Функция выполняет специфичное для PSBCH скремблирование, QPSK модуляцию и предварительное кодирование преобразования SC-FDMA, как определено в TS 36.211 [1], раздел 9.6. Для получения дополнительной информации см. Раздел «Физическая обработка широковещательного канала Sidelink».

Примеры

свернуть все

Открыть Live Script

Создайте кодовое слово с использованием транспортного канала SL-BCH и закодируйте биты на PSBCH.

ue.NSLID = 1;
ue.CyclicPrefixSL = 'Normal';
codeword = lteSLBCH(ue,zeros(40,1));
symbols = ltePSBCH(ue,codeword);

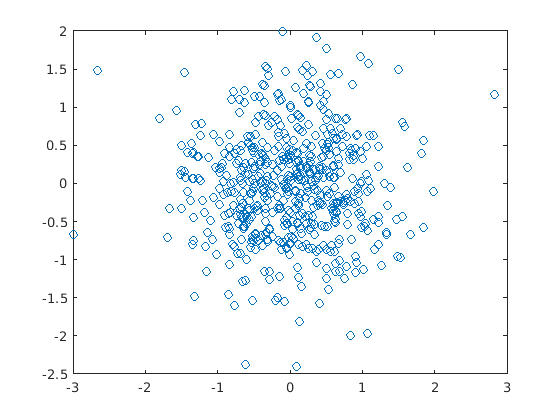

График показывает эффекты предварительного кодирования SC-FDMA на символах модуляции QPSK.

plot(symbols,'o')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Настройки пользовательского оборудования, заданные как структура параметра, содержащая это поле:

Физический слой боковая синхронизация тождеств, заданная в виде целого числа от 0 до 355. (NIDSL)

Типы данных: double

Типы данных: struct

Кодовое слово PSBCH, заданное как вектор, который должен быть кратен 144 битам в длину. Поскольку PSBCH модулируется QPSK, существует 2 бита на символ. Номинально длина cw это 2 * N бита RE, в частности 1152 бита для нормального циклического префикса или 864 для расширенного циклического префикса. Для V2X режима бокового соединения номинальная длина будет составлять 1008 биты, соответствующих 504 ресурсным элементам (это определено только для нормального циклического префикса).

N RE является количеством ресурсных элементов в субкадре, включая защитный символ SC-FDMA, и является кратным 72. Номинально N RE составляет 576 для нормального циклического префикса или 432 для расширенного циклического префикса. Для V2X режима бокового соединения номинальная длина будет составлять 504 ресурсных элемента (это определено только для нормального циклического префикса ).

Типы данных: double

Выходные аргументы

свернуть все

Модулированные символы PSBCH, возвращенные как N вектор-столбец RE-на-1.

N RE является количеством ресурсных элементов в субкадре, включая защитный символ SC-FDMA, и является кратным 72. Номинально N RE составляет 576 для нормального циклического префикса или 432 для расширенного циклического префикса. Для V2X режима бокового соединения номинальная длина будет составлять 504 ресурсных элемента (это определено только для нормального циклического префикса ).

Типы данных: double
Поддержка комплексного числа: Да

Подробнее о

свернуть все

Обработка физического широковещательного канала Sidelink

Вещательный канал физического бокового канала (PSBCH) передается в центральных 72 ресурсных элементах в доступных символах SC-FDMA подкадров синхронизации. Для D2D режима бокового соединения доступные символы исключают три символа на паз, назначенный DRS PSBCH и сигналам синхронизации бокового канала. Для V2X бокового канала будет исключено в общей сложности семь символов в подкадре (три символа для PSBCH DRS и 4 для PSSS/SSSS). Элементы ресурса в последнем символе SC-FDMA в подкадре подсчитываются в процессе отображения. Перед передачей ресурсные элементы PSBCH удаляются из последнего символа SC-FDMA lteSCFDMAModulate во время специфической для SC-FDMA модуляции и создания защитного символа.

Если терминал передает субкадр синхронизации, то он должен посылаться каждые 40 мс для D2D режима бокового канала или каждые 160 мс для V2X с точным субкадром, зависящим от смещения (syncOffsetIndicator-r12) номера субкадра, сигнализированного RRC. Подрамник также содержит значения для ltePSBCHDRSIndices на порте 1010 и ltePSSSIndices и lteSSSSIndices порт 1020. Передача PSCCH или PSSCH не будет происходить в подкадре боковой линии связи, сконфигурированном для целей синхронизации.

Индексация широковещательного канала физического Sidelink

Используйте ltePSBCHIndices функции индексации и соответствующей ltePSBCH функция sequence для заполнения ресурсной сетки для требуемого номера подкадра синхронизации. Индексы упорядочиваются, когда должны быть отображены символы модуляции PSBCH QPSK, применяющие преобразование первой частоты и включающие индексы для последнего защитного символа SC-FDMA. Значения PSBCH, возвращенные ltePSBCH упорядочены, так как они должны быть отображены в ресурсные элементы смежных символов с помощью ltePSBCHIndices. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Ссылки

[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
