ltePSBCHDRS

Опорный сигнал демодуляции PSBCH

Свернуть все на странице

Синтаксис

[seq,info] = ltePSBCHDRS(ue)

Описание

пример

[seq,info] = ltePSBCHDRS(ue) возвращает комплексную последовательность вектора-столбца 144 на 1, содержащую значения опорного сигнала демодуляции PSBCH (DM-RS) и связанную информационную структуру для заданной структуры настроек UE. Для получения дополнительной информации смотрите PSBCH Demodulation Reference Signal.

Примеры

свернуть все

Открыть Live Script

Сгенерируйте последовательность PSBCH DM-RS, сопоставленную с обеими символами SC-FDMA DM-RS в подкадре.

ue.NSLID = 170;
[psbchdrs_seq,info] = ltePSBCHDRS(ue);

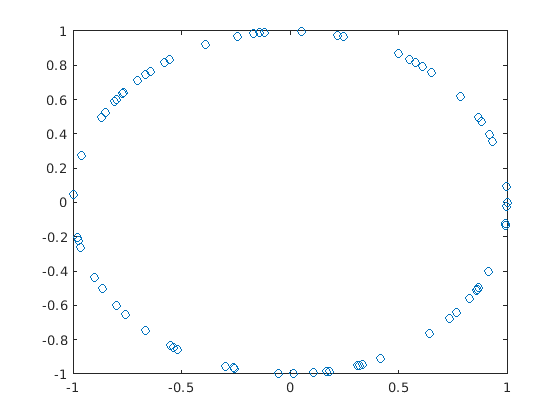

Постройте график последовательности DM-RS (реальная и мнимая).

plot(psbchdrs_seq,'o')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Настройки пользовательского оборудования, заданные как структура параметра, содержащая это поле:

Режим Sidelink, заданный как 'D2D' или 'V2X'.

Типы данных: char | string

Физический слой боковая синхронизация тождеств, заданная в виде целого числа от 0 до 355. (NIDSL)

Типы данных: double

Типы данных: struct

Выходные аргументы

свернуть все

PSBCH DM-RS значения, возвращенные как вектор-столбец. Для D2D режима бокового соединения seq - столбец 144 длины, содержащий значения для каждого символа DM-RS в каждом пазе в подкадре. Для V2X это комплексный столбец 216 на 1, содержащий конкатенированные значения для трех символов DM-RS в подкадре.

Типы данных: double
Поддержка комплексного числа: Да

PSBCH DM-RS информация о промежуточных переменных, используемых для создания DM-RS, возвращенная как структура параметра, содержащая следующие поля:

Циклический сдвиг опорного сигнала для каждого паза, возвращаемый как двухколоночный вектор. (<reservedrangesplaceholder0>)

Alpha пропорционально NCS, где α=2πncs,λ12.

Базовый порядковый номер группы для каждого паза, возвращаемый как двухколоночный вектор. (<reservedrangesplaceholder0>)

Базовый порядковый номер для каждого паза, возвращаемый как двухколоночный вектор. (<reservedrangesplaceholder0>)

Индекс корневой последовательности Задова-Чу для каждого паза, возвращенный как двухколоночный вектор. (<reservedrangesplaceholder0>)

Значения циклического сдвига для каждого паза, возвращенные как двухколоночный вектор. (ncs,λ)

Длина последовательности Задова-Чу, возвращенная в виде целого числа. (NZCRS)

Ортогональное значение покрытия для каждого паза, возвращаемое как матрица. (w¯)

Типы данных: struct

Подробнее о

свернуть все

Опорный сигнал демодуляции PSBCH

Опорный сигнал демодуляции PSBCH (DM-RS) передается вместе с ltePSBCH значения в центральных 72 ресурсных элементах и в двух символах SC-FDMA в подрамнике синхронизации для D2D режима боковой линии связи и трех символах SC-FDMA для V2X.. Для индексации с нулем индексы символов SC-FDMA являются {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Это те же символы, которые используются PUSCH DM-RS, см. ltePUSCHDRSIndices. Для V2X режима бокового соединения индексы символов {4,6,9}.

Примечание

Указанные индексы символов основаны на TS 36.211, раздел 9.8, но расширены от индекса символа на паз до индекса символа на подкадр для согласования с ориентацией подкадра LTE Toolbox™. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Индексация опорного сигнала демодуляции PSBCH

Используйте функцию индексации, ltePSBCHDRSIndicesи соответствующую функцию последовательности, ltePSBCHDRS, для индексации ресурсной сетки для любого номера подкадра синхронизации. Индексы упорядочиваются, так как символы PSBCH DM-RS должны быть, применяя преобразование первой частоты, в два символа DM-RS SC-FDMA. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Ссылки

[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.

См. также

| | |

Введенный в R2016b
