ltePSBCHDRSIndices

Индексы ресурсного элемента PSBCH DM-RS

Свернуть все на странице

Синтаксис

ind = ltePSBCHDRSIndices(ue)
ind = ltePSBCHDRSIndices(ue,opts)

Описание

пример

ind = ltePSBCHDRSIndices(ue) возвращает индексы ресурсного элемента подкадра (RE) для опорного сигнала демодуляции (DM-RS), сопоставленного с передачей PSBCH для указанной структуры параметров UE. По умолчанию индексы возвращаются в одной основанной линейной форме индексации. Можно использовать эту форму для прямого индексирования матрицы элементов массива представляющей ресурсную сетку подкадров для порта 1010 антенны. Для получения дополнительной информации смотрите Индексацию опорного сигнала демодуляции PSBCH.

ind = ltePSBCHDRSIndices(ue,opts) форматирует возвращенные индексы с помощью опций, заданных opts.

Примеры

свернуть все

Открыть Live Script

Запишите сложные значения PSBCH DM-RS в ресурсные элементы PSBCH DM-RS в подрамник синхронизации как для D2D, так и для V2X режимов бокового соединения и отобразите изображение их местоположений.

Создайте структуру параметров пользовательского оборудования и пустой подрамник ресурсной сетки для полосы пропускания 10 МГц и D2D режима sidelink.

ue = struct();
ue.NSLRB = 50;
ue.CyclicPrefixSL = 'Normal';
ue.NSLID = 1;
subframe_D2D = lteSLResourceGrid(ue);

Сгенерируйте индексы PSBCH DM-RS и загрузите значения PSBCH DM-RS в subframe.

psbchdrs_indices = ltePSBCHDRSIndices(ue);
subframe_D2D(psbchdrs_indices) = ltePSBCHDRS(ue);

Измените настройки пользовательского оборудования на V2X sidelink.

ue.SidelinkMode = 'V2X';

Сгенерируйте подрамник сетки, индексы PSBCH DM-RS и загрузите значения PSBCH DM-RS в subframe_V2X.

subframe_V2X = lteSLResourceGrid(ue);
psbchdrs_indices = ltePSBCHDRSIndices(ue);
subframe_V2X(psbchdrs_indices) = ltePSBCHDRS(ue);

Отображение местоположений PSBCH DM-RS для обоих режимов бокового соединения.

subplot(2,1,1);
imagesc(100*abs(subframe_D2D));
axis xy; title('D2D');
subplot(2,1,2);
imagesc(100*abs(subframe_V2X));
axis xy; title(ue.SidelinkMode);

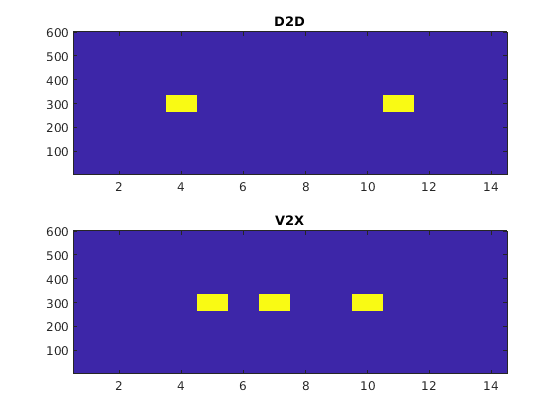

Figure contains 2 axes. Axes 1 with title D2D contains an object of type image. Axes 2 with title V2X contains an object of type image.

Входные параметры

свернуть все

Настройки оборудования UE, заданные как структура параметра, содержащая следующие поля:

Режим Sidelink, заданный как 'D2D' или 'V2X'.

Типы данных: char | string

Количество ресурсных блоков sidelink, заданное как целочисленный скаляр от 6 до 110.

Пример: 6, что соответствует пропускной способности канала 1,4 МГц.

Типы данных: double

Длина циклического префикса, заданная как 'Normal' или 'Extended'.

Типы данных: char | string

Выходы формата для индексов элемента ресурса, заданные как вектор символов, массив ячеек из векторов символов или строковые массивы. Для удобства можно задать несколько опций как один вектор символов или строковый скаляр разделенным пробелом списком значений, размещенных внутри кавычек. Значения для opts если задан как вектор символов, включите (используйте двойные кавычки для строки):

Категория Опции Описание

Стиль индексации

'ind' (по умолчанию)

Возвращенные индексы указаны в стиле линейного индекса.

'sub'

Возвращенные индексы указаны в [subcarrier,symbol,port] стиль строки индекса.

Индексные основы

'1based' (по умолчанию)

Возвращенные индексы основаны на одном.

'0based'

Возвращенные индексы начинаются с нуля.

Пример: 'ind 1based', "ind 1based", {'ind','1based'}, или ["ind","1based"] задайте те же опции форматирования.

Типы данных: char | string | cell

Выходные аргументы

свернуть все

Индексы ресурсного элемента, возвращенные как целочисленный вектор-столбец или трехколоночная целочисленная матрица. По умолчанию индексы возвращаются в вектор-столбец 144 на 1 в одной основанной линейной форме индексации. Можно использовать эту форму для прямого доступа к матрице элементов массива представляющей ресурсную сетку подкадров для порта 1010 антенны. Для V2X бокового канала выход является комплексным столбцом 216 на 1 для трех символов DM-RS в подкадре. Чтобы задать альтернативные форматы индексации, используйте opts входной параметр.

Подробнее о

свернуть все

Индексация опорного сигнала демодуляции PSBCH

Используйте функцию индексации, ltePSBCHDRSIndicesи соответствующую функцию последовательности, ltePSBCHDRS, для индексации ресурсной сетки для любого номера подкадра синхронизации. Индексы упорядочиваются, так как символы PSBCH DM-RS должны быть, применяя преобразование первой частоты, в два символа DM-RS SC-FDMA. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Опорный сигнал демодуляции PSBCH

Опорный сигнал демодуляции PSBCH (DM-RS) передается вместе с ltePSBCH значения в центральных 72 ресурсных элементах и в двух символах SC-FDMA в подрамнике синхронизации для D2D режима боковой линии связи и трех символах SC-FDMA для V2X.. Для индексации с нулем индексы символов SC-FDMA являются {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Это те же символы, которые используются PUSCH DM-RS, см. ltePUSCHDRSIndices. Для V2X режима бокового соединения индексы символов {4,6,9}.

Примечание

Указанные индексы символов основаны на TS 36.211, раздел 9.8, но расширены от индекса символа на паз до индекса символа на подкадр для согласования с ориентацией подкадра LTE Toolbox™. Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Ссылки

[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
