Добавьте Заголовка и Подписей по осям к диаграмме

В этом примере показано, как добавить заголовок и подписи по осям на график с помощью title, xlabel, и ylabel функций. В нем также показано, как настроить внешний вид текста осей путем изменения размера шрифта.

Создайте простые Линейные графики

Создание x как 100 линейно распределенные значения между -2π и 2π. Создание y1 и y2 как значения синуса и косинуса x. Постройте график обоих наборов данных.

x = linspace(-2*pi,2*pi,100);
y1 = sin(x);
y2 = cos(x);
figure
plot(x,y1,x,y2)

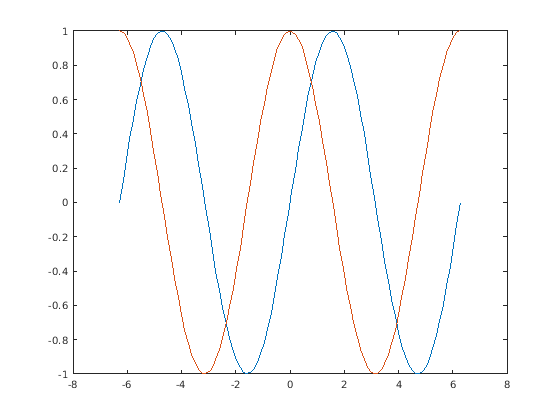

Figure contains an axes. The axes contains 2 objects of type line.

Добавить заголовок

Добавить заголовок на график можно используя команду title функция. Отображение греческого символа π, используйте разметку TeX, \pi.

title('Line Plot of Sine and Cosine Between -2\pi and 2\pi')

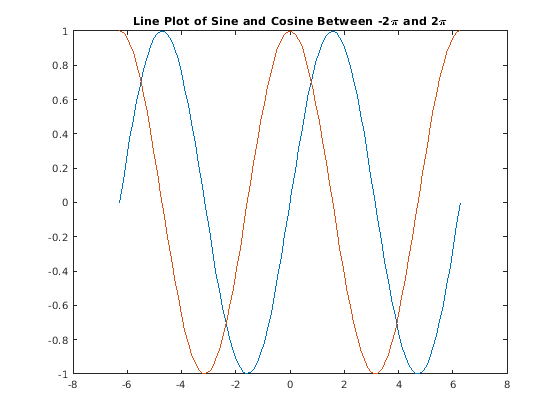

Figure contains an axes. The axes with title Line Plot of Sine and Cosine Between -2\pi and 2\pi contains 2 objects of type line.

Добавление подписей по осям

Добавить подписей по осям на график можно используя команду xlabel и ylabel функций.

xlabel('-2\pi < x < 2\pi')
ylabel('Sine and Cosine Values')

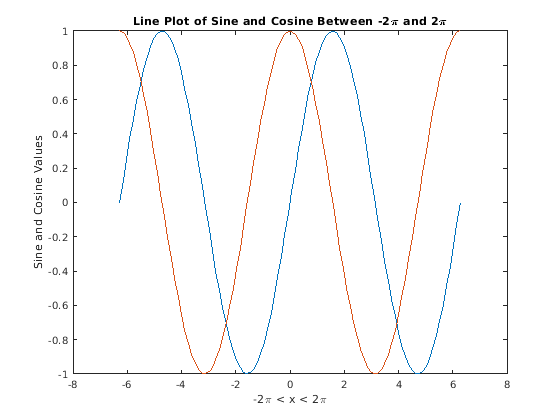

Figure contains an axes. The axes with title Line Plot of Sine and Cosine Between -2\pi and 2\pi contains 2 objects of type line.

Добавить легенду

Добавьте легенду к графику, который идентифицирует каждый набор данных с помощью legend функция. Задавать описание легенды нужно в том же порядке, в котором вы строите линии. Опционально задайте местоположение легенды, используя одно из восьми кардинальных или подосновных направлений, в этом случае 'southwest'.

legend({'y = sin(x)','y = cos(x)'},'Location','southwest')

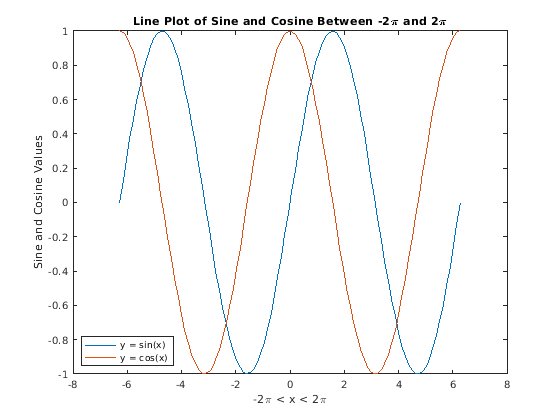

Figure contains an axes. The axes with title Line Plot of Sine and Cosine Between -2\pi and 2\pi contains 2 objects of type line. These objects represent y = sin(x), y = cos(x).

Изменение размера шрифта

Axes объекты имеют свойства, которые можно использовать для настройки внешнего вида осей. Для примера, FontSize свойство контролирует размер шрифта заголовка, меток и легенды.

Доступ к текущей Axes объект с использованием gca функция. Затем используйте запись через точку, чтобы задать FontSize свойство.

ax = gca;
ax.FontSize = 13;

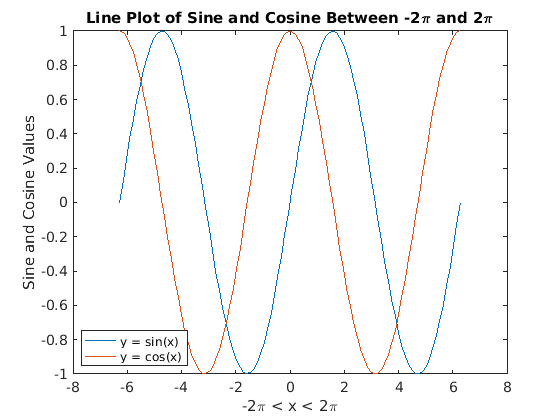

Figure contains an axes. The axes with title Line Plot of Sine and Cosine Between -2\pi and 2\pi contains 2 objects of type line. These objects represent y = sin(x), y = cos(x).

Заголовок с значением переменных

Включите значение переменных в текст заголовка при помощи num2str функция для преобразования значения в текст. Можно использовать подобный подход для добавления значений переменных к подписям по осям или записям легенды.

Добавить заголовок со значением sin(π)/2.

k = sin(pi/2);
title(['sin(\pi/2) = ' num2str(k)])

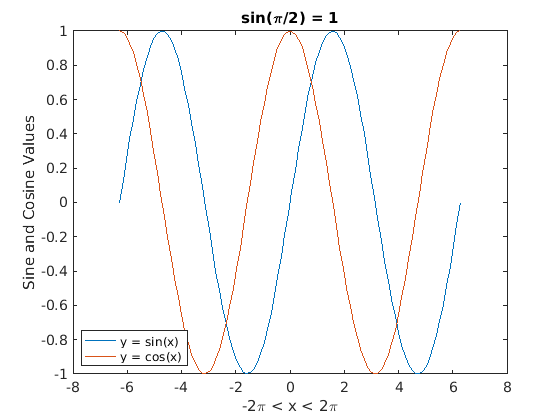

Figure contains an axes. The axes with title sin(\pi/2) = 1 contains 2 objects of type line. These objects represent y = sin(x), y = cos(x).
