Перемещение группы объектов по строке

В этом примере показано, как переместить объединенную группу объектов вдоль линии с помощью преобразования.

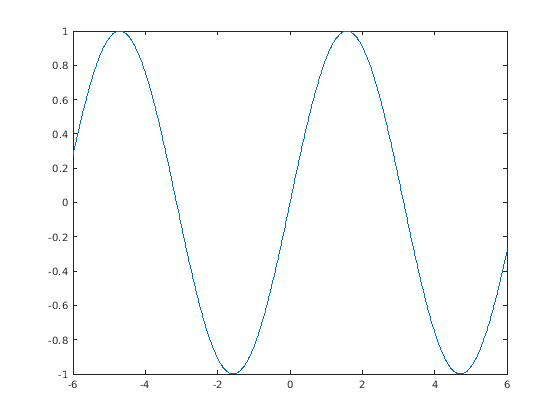

Постройте график синусоиды и установите режим пределов по осям на ручной, чтобы избежать пересчета пределов во время цикла анимации.

x = linspace(-6,6,1000);
y = sin(x);
plot(x,y)
axis manual

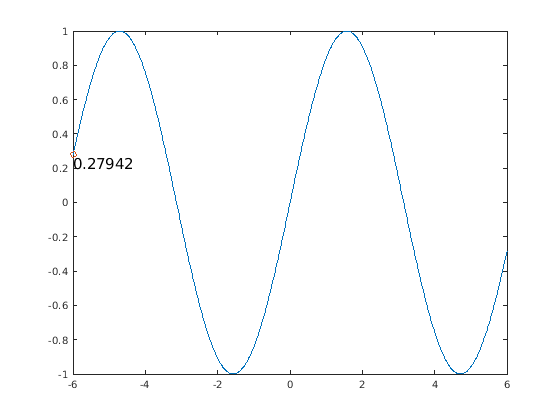

Создайте объект преобразования и установите его родительский элемент на текущие системы координат. Постройте график маркера и текстовой аннотации в начале линии. Используйте num2str функция для преобразования значения y в этой точке в текст. Сгруппировать эти два объекта путем установки их родительских элементов в объект преобразования.

ax = gca;
h = hgtransform('Parent',ax);
hold on
plot(x(1),y(1),'o','Parent',h);
hold off
t = text(x(1),y(1),num2str(y(1)),'Parent',h,...
    'VerticalAlignment','top','FontSize',14);

Переместите маркер и текст в каждую последующую точку вдоль линии путем обновления Matrix свойство объекта преобразования. Используйте значения x и y следующей точки в линию и первой точки в линию, чтобы определить матрицу преобразования. Обновите текст так, чтобы оно совпадало со значением y при движении вдоль линии. Использование drawnow отображение обновлений экрана после каждой итерации.

for k = 2:length(x)
    m = makehgtform('translate',x(k)-x(1),y(k)-y(1),0);
    h.Matrix = m;
    t.String = num2str(y(k));
    drawnow
end

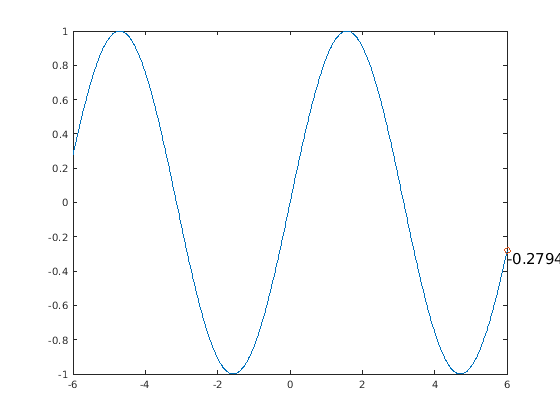

В анимации показаны маркер и текст, движущиеся вместе вдоль линии.

Если у вас есть много данных, можно использовать drawnow limitrate вместо drawnow для более быстрой анимации. Однако drawnow limitrate может не рисовать каждое обновление на экране.
