contour3
3-D контурный график
Синтаксис
Описание
contour3( создает контурный график 3-D, содержащий изолинии матрицы Z)Z, где Z содержит значения высоты на плоскости x - y. MATLAB® автоматически выбирает контурные линии для отображения. Индексы столбцов и строк Z являются x и y координатами в плоскости, соответственно.
contour3(___, задает линии контура, который будет отображаться в качестве последнего аргумента в любом из предыдущих синтаксисов. Задайте levels)levels как скалярное значение n отображение контурных линий в n автоматически выбранные уровни (высоты). Чтобы нарисовать линии контура на определенных высотах, задайте levels как вектор монотонно увеличивающихся значений. Чтобы нарисовать контуры на одной высоте (k), задайте levels как двухэлементный вектор-строка [k k].
contour3(___, задает стиль и цвет контурных линий.LineSpec)
contour3(___, задает дополнительные опции для контурного графика, используя один или несколько аргументы пары "имя-значение". Задайте опции после всех других входных параметров. Список свойств см. в разделе Свойства контура.Name,Value)
contour3( отображение контурного графика в целевой оси. Задайте оси как первый аргумент в любом из предыдущих синтаксисов.ax,___)
M = contour3(___)M, который содержит (x, y) координаты вершин на каждом уровне.
Примеры

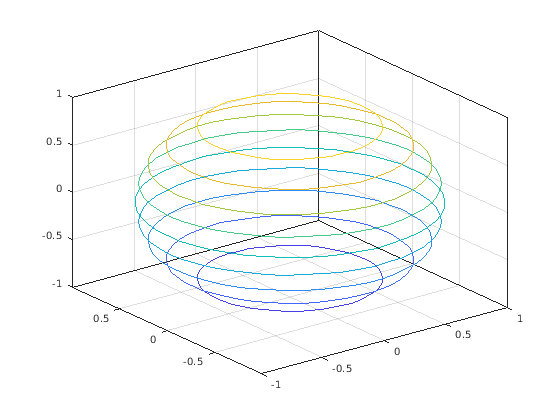

Контуры сферы
Определите Z как функцию X и Y. В этом случае вызовите sphere функция для создания X, Y, и Z. Затем постройте графики контуров Z.
[X,Y,Z] = sphere(50); contour3(X,Y,Z);

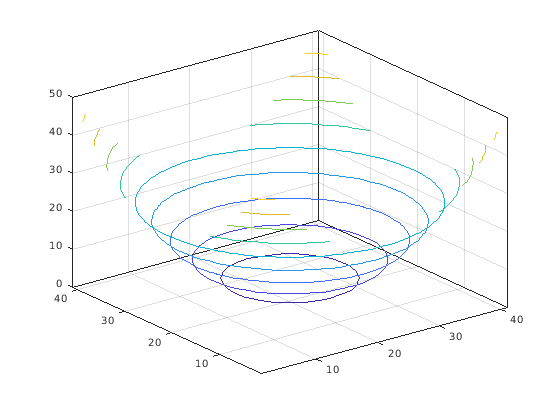

Контуры на 50 уровнях
Определите Z как функция двух переменных, X и Y. Затем постройте графики контуров Z. В этом случае позвольте MATLAB ® выбрать контуры и пределы для осей X и оси Y
[X,Y] = meshgrid(-5:0.25:5); Z = X.^2 + Y.^2; contour3(Z)

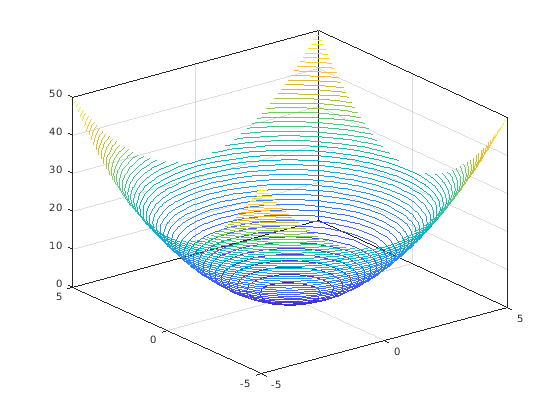

Теперь задайте 50 уровни контура и отображение результатов в пределах x и y, используемых для вычисления Z.
contour3(X,Y,Z,50)

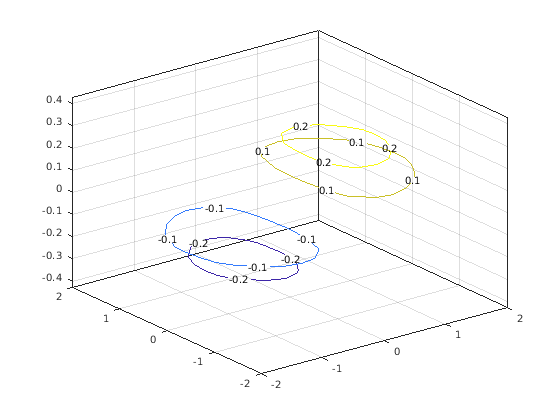

Контуры на определенных уровнях с метками
Определите Z как функция двух переменных, X и Y. Затем постройте график контуров в Z = [-.2 -.1 .1 .2]. Показать метки контуров путем установки ShowText свойство к 'on'.
[X,Y] = meshgrid(-2:0.25:2); Z = X.*exp(-X.^2-Y.^2); contour3(X,Y,Z,[-.2 -.1 .1 .2],'ShowText','on')

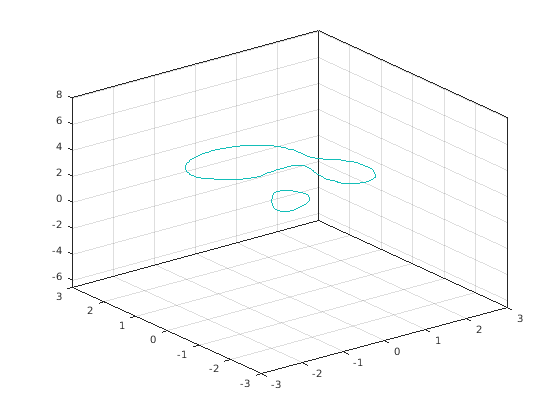

Контуры на одном уровне
Определите Z как функцию X и Y. В этом случае вызовите peaks функция для создания X, Y, и Z. Затем отобразите контуры в Z = 2.
[X,Y,Z] = peaks; contour3(X,Y,Z,[2 2]);

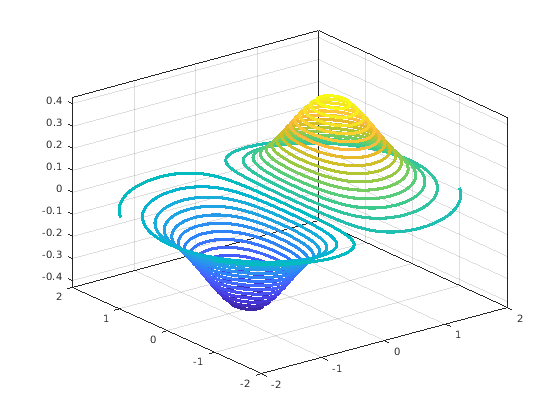

Настраиваемые Ширины линии
Определите Z как функция двух переменных, X и Y. Постройте график 30 контуров Z, а затем установите ширину линии равной 3.
[X,Y] = meshgrid(-2:0.0125:2); Z = X.*exp(-X.^2-Y.^2); [M,c] = contour3(X,Y,Z,30); c.LineWidth = 3;
Входные параметры
X - x -координаты
матрица | вектор
x -cordinates, заданная в виде матрицы того же размера, что и Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X является вектором (1:n).
Когда X является матрицей, значения должны строго увеличиваться или уменьшаться по одной размерности и оставаться постоянными по другой размерности. Размерность, которая изменяется, должна быть противоположной размерности, которая изменяется в Y. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Когда X является вектором, значения должны строго увеличиваться или уменьшаться.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
The XData свойство Contour объект сохраняет x -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y - y -координаты
матрица | вектор
y -cordinates, заданная в виде матрицы того же размера, что и Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y является вектором (1:m).
Когда Y является матрицей, значения должны строго увеличиваться или уменьшаться по одной размерности и оставаться постоянными по другой размерности. Размерность, которая изменяется, должна быть противоположной размерности, которая изменяется в X. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Когда Y является вектором, значения должны строго увеличиваться или уменьшаться.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
The YData свойство Contour объект сохраняет y -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z - z -координаты
матрица
z -координаты, заданные как матрица. Эта матрица должна иметь как минимум две строки и два столбца, и она должна содержать как минимум два разных значения.
Пример: Z = peaks(20)
The ZData свойство Contour объект сохраняет z -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels - Уровни
скалярный вектор |
Уровни контура, заданные как скалярное целое число или вектор. Используйте этот аргумент для управления количеством и расположением контурных линий. Когда вы не задаете уровни, contour3 функция выбирает уровни автоматически.
Чтобы нарисовать линии контура на n автоматически выбранных высот, задайте
levelsкак скалярное значение n.Чтобы нарисовать линии контура на определенных высотах, задайте
levelsкак вектор монотонно увеличивающихся значений.Построение контурных линий на одной высоте
k, задайтеlevelsкак двухэлементный вектор-строка[k k].
Пример: contour3(peaks,10) рисует линии контура на 10 автоматически выбранных высотах на peaks функция.
Пример: contour3(peaks,[-4 0 4]) рисует линии контура на 3 конкретных высоте на peaks функция: -4, 0, и 4.
Пример: contour3(peaks,[3 3]) рисует контурные линии, чтобы показать, где высота peaks функция 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec - Стиль и цвет линии
вектор символов | строковый скаляр
Стиль и цвет линии, заданные как вектор символов или строковый скаляр, содержащий символы стиля линии, цветовые опции или и то, и другое. Символы стиля линии перечислены в следующей таблице и могут отображаться в любом порядке. Маркер символов, таких как 'o' игнорируются.
Вам не нужно задавать стиль линии и цвет. Например, если вы опускаете стиль линии и задаете цвет, то на графике отображаются сплошные линии с использованием заданного цвета.
| Стиль линии | Описание | Результирующая линия |
|---|---|---|
- | Сплошная линия (по умолчанию) |
|
-- | Штриховая линия |
|
: | Пунктирная линия |
|
-. | Штрих-точка линия |
|
В этой таблице перечислены доступные опции цвета.
| Опция | Описание | Эквивалентный триплет RGB |
|---|---|---|
'red' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'magenta' или 'm' | Пурпурный | [1 0 1] |
'cyan' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
ax - Целевые оси
Axes объект
Целевые оси, заданные как Axes объект. Если вы не задаете оси, то contour3 графики в текущей системе координат.
Аргументы в виде пар имя-значение
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
contour3(Z,'ShowText','on') отображение меток линии контура.Примечание
Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойства контура.
Выходные аргументы
M - Контурная матрица
матрица
Контурная матрица, возвращенная как двухстрочная матрица. Эта матрица содержит уровни контура (высоты) и координаты вершин на каждом уровне. Данные расположены последовательно в n наборах столбцов для n контурных линий:
Первый столбец в каждом наборе содержит уровень контура и количество вершин на этом уровне. Верхним числом является уровень контура, а нижним числом - количество вершин.
Последующие столбцы в наборе являются (x, y) координатами вершин. Каждый столбец представляет упорядоченную пару. Верхний номер является x -cordinate, а нижний - y -cordinate.
Например, вот первые несколько столбцов контурной матрицы M = contour(peaks(3)):
The ContourMatrix свойство Contour объект хранит контурную матрицу.
c - Объект контура
Contour объект
Contour объект. Используйте этот объект для задания свойств после отображения контурного графика.
