Заполненный 2-D контурный график
contourf( создает заполненный контур, содержащий изолинии матрицы Z)Z, где Z содержит значения высоты на плоскости x - y. MATLAB® автоматически выбирает контурные линии для отображения. Индексы столбцов и строк Z являются x и y координатами в плоскости, соответственно.
contourf(___, задает линии контура, который будет отображаться в качестве последнего аргумента в любом из предыдущих синтаксисов. Задайте levels)levels как скалярное значение n отображение контурных линий в n автоматически выбранные уровни (высоты). Чтобы нарисовать линии контура на определенных высотах, задайте levels как вектор монотонно увеличивающихся значений. Чтобы нарисовать контуры на одной высоте (k), задайте levels как двухэлементный вектор-строка [k k].
contourf(___, задает дополнительные опции для контурного графика, используя один или несколько аргументы пары "имя-значение". Задайте опции после всех других входных параметров. Список свойств см. в разделе Свойства контура.Name,Value)
contourf( отображение контурного графика в целевой оси. Задайте оси как первый аргумент в любом из предыдущих синтаксисов.ax,___)
M = contourf(___)M, который содержит (x, y) координаты вершин на каждом уровне.
Определите Z как функцию двух переменных. В этом случае вызовите peaks функция для создания Z. Затем отобразите заполненный контурный график Z, позволяя MATLAB ® выбрать уровни контура.
Z = peaks; contourf(Z)

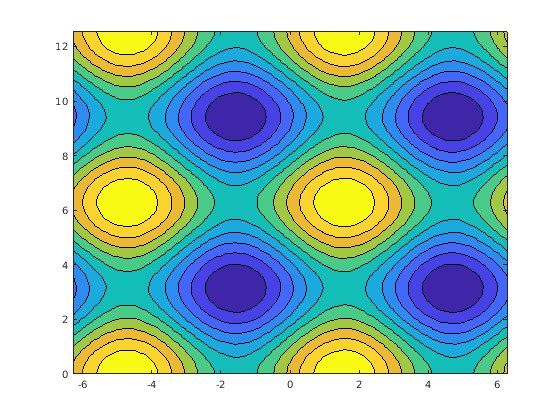

Определите Z как функция двух переменных, X и Y. Затем отобразите контуры на 10 уровнях Z.
x = linspace(-2*pi,2*pi); y = linspace(0,4*pi); [X,Y] = meshgrid(x,y); Z = sin(X) + cos(Y); contourf(X,Y,Z,10)

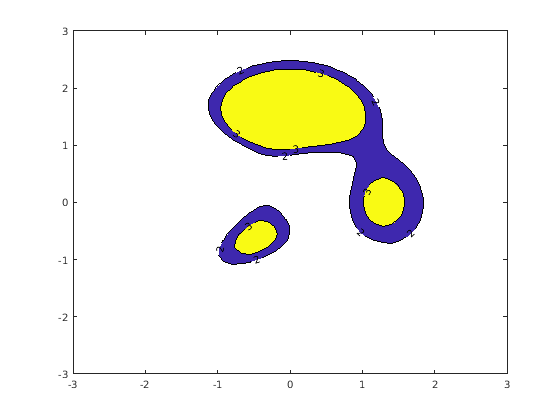

Определите Z как функцию X и Y. В этом случае вызовите peaks функция для создания X, Y, и Z. Затем отобразите контуры на уровнях 2 и 3.
Белая область соответствует высотам менее 2. Фиолетовая область соответствует высоте между 2 и 3. И желтая область соответствует высотам, которые больше 3.
[X,Y,Z] = peaks(50); contourf(X,Y,Z,[2 3],'ShowText','on')

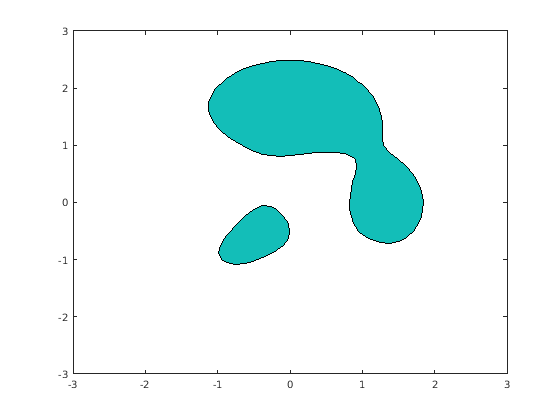

Определите Z как функцию X и Y. В этом случае вызовите peaks функция для создания X, Y, и Z. Затем отобразите контуры в Z = 2.
[X,Y,Z] = peaks; contourf(X,Y,Z,[2 2])

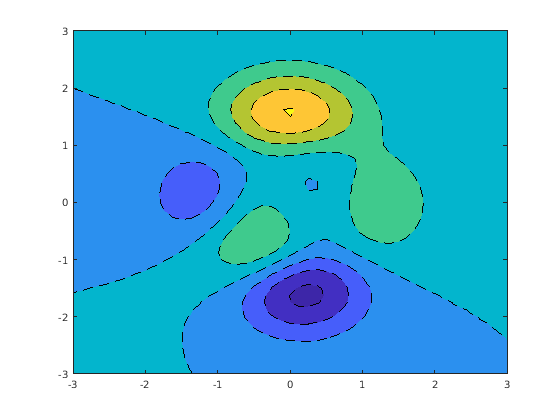

Создать контурный график и задать штриховые стили линии.
[X,Y,Z] = peaks;
contourf(X,Y,Z,'--')

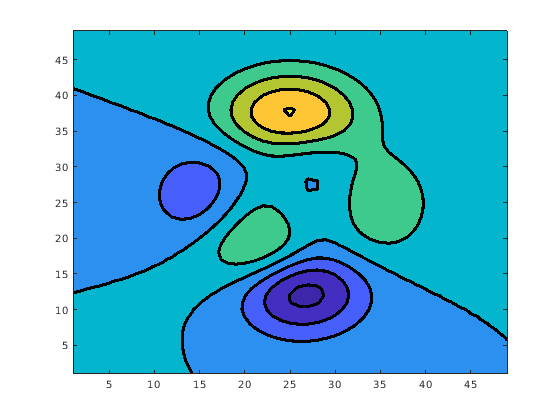

Создайте заполненный контурный график. Сделать контурные линии толще путем установки LineWidth свойство к 3.
Z = peaks; [M,c] = contourf(Z); c.LineWidth = 3;

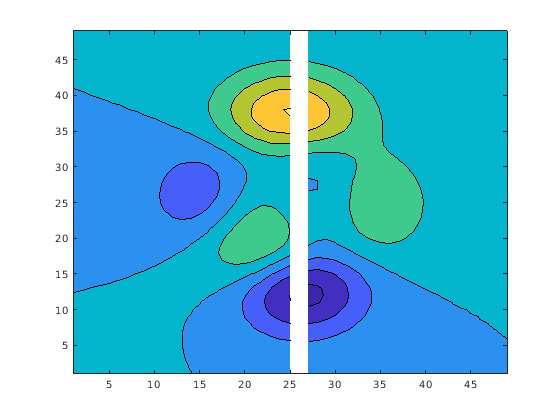

Вставка NaN значения везде, где есть разрывы на поверхности. The contourf функция не рисует контурные линии в этих областях.
Задайте матричные Z как выборка peaks функция. Замените все значения в столбце 26 с NaN значения. Затем постройте графики контуров измененных Z матрица.
Z = peaks; Z(:,26) = NaN; contourf(Z)
X - x -координатыx -cordinates, заданная в виде матрицы того же размера, что и Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X является вектором (1:n).
Когда X является матрицей, значения должны строго увеличиваться или уменьшаться по одной размерности и оставаться постоянными по другой размерности. Размерность, которая изменяется, должна быть противоположной размерности, которая изменяется в Y. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Когда X является вектором, значения должны строго увеличиваться или уменьшаться.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
The XData свойство Contour объект сохраняет x -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y - y -координатыy -cordinates, заданная в виде матрицы того же размера, что и Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y является вектором (1:m).
Когда Y является матрицей, значения должны строго увеличиваться или уменьшаться по одной размерности и оставаться постоянными по другой размерности. Размерность, которая изменяется, должна быть противоположной размерности, которая изменяется в X. Вы можете использовать meshgrid функция для создания X и Y матрицы.
Когда Y является вектором, значения должны строго увеличиваться или уменьшаться.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
The YData свойство Contour объект сохраняет y -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z - z -координатыz -координаты, заданные как матрица. Эта матрица должна иметь как минимум две строки и два столбца, и она должна содержать как минимум два разных значения.
Пример: Z = peaks(20)
The ZData свойство Contour объект сохраняет z -cordinates.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels - УровниУровни контура, заданные как скалярное целое число или вектор. Используйте этот аргумент для управления количеством и расположением контурных линий. Когда вы не задаете уровни, contourf функция выбирает уровни автоматически.
Чтобы нарисовать линии контура на n автоматически выбранных высот, задайте levels как скалярное значение n.
Чтобы нарисовать линии контура на определенных высотах, задайте levels как вектор монотонно увеличивающихся значений.
Построение контурных линий на одной высоте k, задайте levels как двухэлементный вектор-строка [k k].
contourf функция использует текущую палитру, чтобы заполнить пространства между уровнями на графике. Первый цвет заполняет пространство между самым низким уровнем и уровнем над ним. Последний цвет соответствует Z-значения, которые больше, чем самый высокий уровень на графике. Если Z содержит значения, которые меньше, чем самый низкий уровень, отображенный на графике, область между самым низким уровнем и самым маленьким Z-значение белое.
Пример: contourf(peaks,10) рисует линии контура на 10 автоматически выбранных высотах на peaks функция.
Пример: contourf(peaks,[-4 0 4]) рисует линии контура на 3 конкретных высоте на peaks функция: -4, 0, и 4.
Пример: contourf(peaks,[3 3]) рисует контурные линии, чтобы показать, где высота peaks функция 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec - Стиль и цвет линииСтиль и цвет линии, заданные как вектор символов или строковый скаляр, содержащий символы стиля линии, цветовые опции или и то, и другое. Символы стиля линии перечислены в следующей таблице и могут отображаться в любом порядке. Маркер символов, таких как 'o' игнорируются.
Вам не нужно задавать стиль линии и цвет. Например, если вы опускаете стиль линии и задаете цвет, то на графике отображаются сплошные линии с использованием заданного цвета.
| Стиль линии | Описание | Результирующая линия |
|---|---|---|
- | Сплошная линия (по умолчанию) |
|
-- | Штриховая линия |
|
: | Пунктирная линия |
|
-. | Штрих-точка линия |
|
В этой таблице перечислены доступные опции цвета.
| Опция | Описание | Эквивалентный триплет RGB |
|---|---|---|
'red' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'magenta' или 'm' | Пурпурный | [1 0 1] |
'cyan' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
ax - Целевые осиAxes объектЦелевые оси, заданные как Axes объект. Если вы не задаете оси, то contourf графики в текущей системе координат.
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
contourf(Z,'ShowText','on') отображение меток линии контура.Примечание
Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойства контура.
M - Контурная матрицаКонтурная матрица, возвращенная как двухстрочная матрица. Эта матрица содержит уровни контура (высоты) и координаты вершин на каждом уровне. Данные расположены последовательно в n наборах столбцов для n контурных линий:
Первый столбец в каждом наборе содержит уровень контура и количество вершин на этом уровне. Верхним числом является уровень контура, а нижним числом - количество вершин.
Последующие столбцы в наборе являются (x, y) координатами вершин. Каждый столбец представляет упорядоченную пару. Верхний номер является x -cordinate, а нижний - y -cordinate.
Например, вот первые несколько столбцов контурной матрицы M = contour(peaks(3)):
The ContourMatrix свойство Contour объект хранит контурную матрицу.
c - Объект контураContour объектContour объект. Используйте этот объект для задания свойств после отображения контурного графика.
