построители 3-D параметрической кривой
fplot3(___,
задает стиль линии, символ маркера и цвет линии. Для примера, LineSpec
)'-r'
задает красную линию. Используйте эту опцию после любой из предыдущих комбинаций входных аргументов.
fplot3(___,
задает свойства линии, используя один или несколько аргументы пары "имя-значение". Для примера, Name,Value
)'LineWidth',2
задает ширину линии 2 точки.
fplot3(
графики в осях заданные ax
,___)ax
вместо текущей системы координат. Задайте оси в качестве первого входного параметра.
возвращает fp
= fplot3(___)ParameterizedFunctionLine
объект. Используйте объект для запроса и изменения свойств определенной линии. Список свойств см. в разделе ParameterizedFunctionLine Properties.

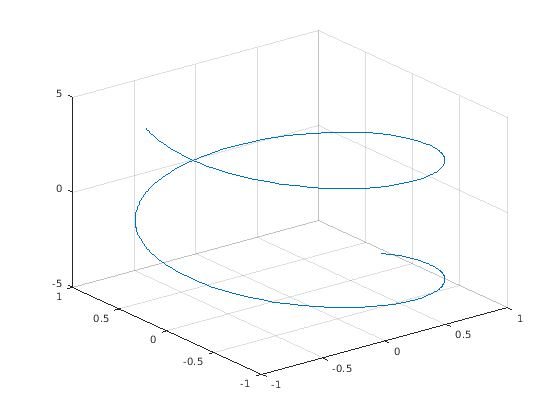

Постройте график 3-D параметрической линии
по параметру по умолчанию область значений [-5 5]
.
xt = @(t) sin(t); yt = @(t) cos(t); zt = @(t) t; fplot3(xt,yt,zt)
Постройте график параметрической линии
в области значений параметров [-10 10]
путем определения четвертого входного параметра fplot3
.
xt = @(t) exp(-t/10).*sin(5*t); yt = @(t) exp(-t/10).*cos(5*t); zt = @(t) t; fplot3(xt,yt,zt,[-10 10])

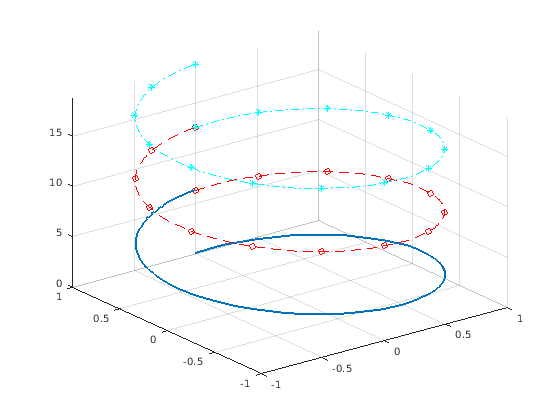

Постройте график одной и той же 3-D параметрической кривой три раза на разных интервалах параметра. Для первого интервала используйте ширину линии 2 точки. Для второго задайте стиль штриховой красной линии с маркерами кругов. Для третьего задайте голубой, пунктирный стиль линии с маркерами звездочки.
fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [0 2*pi], 'LineWidth', 2) hold on fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [2*pi 4*pi], '--or') fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [4*pi 6*pi], '-.*c') hold off

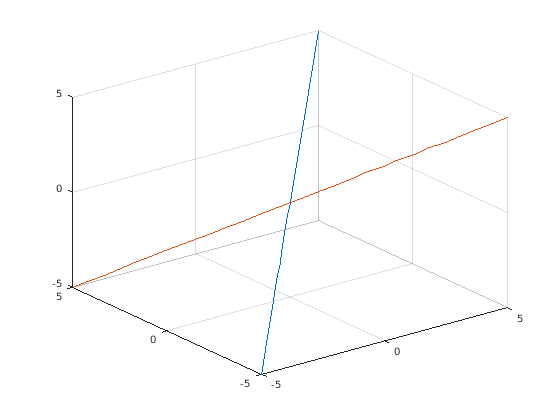

Постройте график нескольких линий в одной оси с помощью hold on
.
fplot3(@(t)t, @(t)t, @(t)t) hold on fplot3(@(t)-t, @(t)t, @(t)-t) hold off

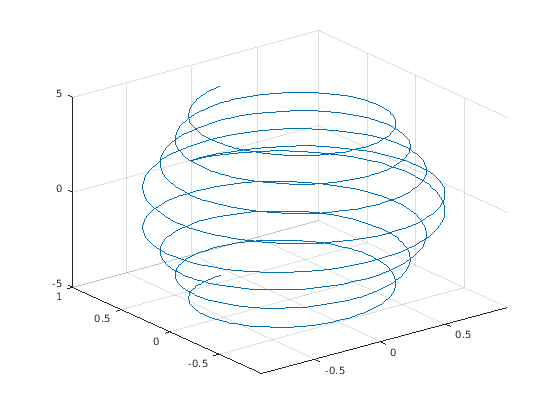

Постройте график параметрической линии
Присвойте параметризованный объект линии функции переменной.
xt = @(t)exp(-abs(t)/10).*sin(5*abs(t)); yt = @(t)exp(-abs(t)/10).*cos(5*abs(t)); zt = @(t)t; fp = fplot3(xt,yt,zt)
fp = ParameterizedFunctionLine with properties: XFunction: @(t)exp(-abs(t)/10).*sin(5*abs(t)) YFunction: @(t)exp(-abs(t)/10).*cos(5*abs(t)) ZFunction: @(t)t Color: [0 0.4470 0.7410] LineStyle: '-' LineWidth: 0.5000 Show all properties

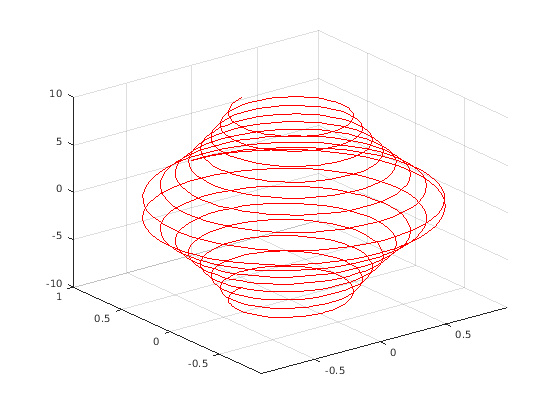

Измените область значений значений параметров на [-10 10]
и измените цвет линии на красный.
fp.TRange = [-10 10];
fp.Color = 'r';
Для значения в области значений кому , постройте график параметрической линии

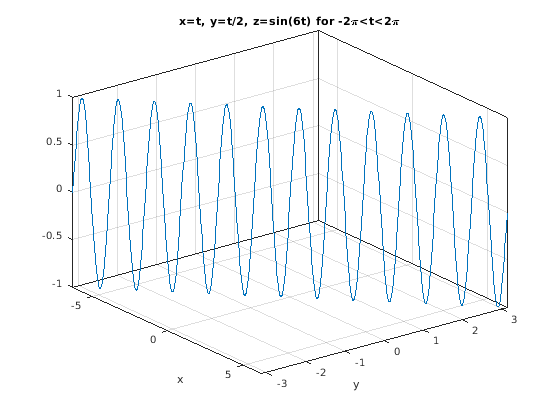

Добавьте заголовок, метки оси X и метки оси Y. Кроме того, измените вид осей и отобразите контур рамки осей.
xt = @(t)t; yt = @(t)t/2; zt = @(t)sin(6*t); fplot3(xt,yt,zt,[-2*pi 2*pi],'MeshDensity',30,'LineWidth',1); title('x=t, y=t/2, z=sin(6t) for -2\pi<t<2\pi') xlabel('x'); ylabel('y'); view(52.5,30) box on

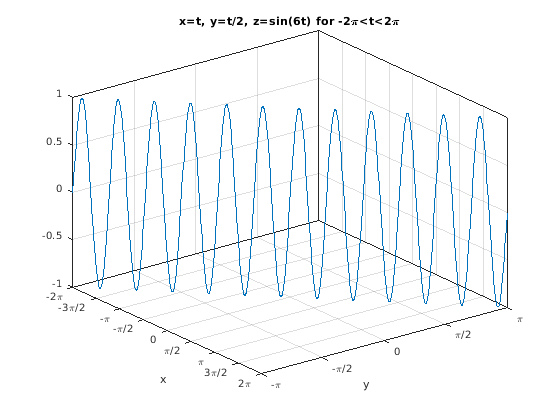

Доступ к объекту осей с помощью gca
. Задайте значения деления на оси X и связанные с ними метки с помощью XTick
и XTickLabel
свойства объекта осей. Точно так же задайте значения деления по оси Y и связанные с ними метки.
ax = gca; ax.XTick = -2*pi:pi/2:2*pi; ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'}; ax.YTick = -pi:pi/2:pi; ax.YTickLabel = {'-\pi','-\pi/2','0','\pi/2','\pi'};
funx
- Параметрическая функция для координат xПараметрическая функция для координат x, заданная как указатель на функцию для именованной или анонимной функции.
Задайте функцию формы x = funx(t)
. Функция должна принять вектор входного параметра и вернуть вектору выходной аргумент того же размера. Используйте операторы массивов вместо матричных для наилучшей эффективности. Для примера используйте .*
(times
) вместо * (mtimes
).
Пример: funx = @(t) sin(2*t);
funy
- Параметрическая функция для координат yПараметрическая функция для координат y, заданная как указатель на функцию для именованной или анонимной функции.
Задайте функцию формы y = funy(t)
. Функция должна принять вектор входного параметра и вернуть вектору выходной аргумент того же размера. Используйте операторы массивов вместо матричных для наилучшей эффективности. Для примера используйте .*
(times
) вместо * (mtimes
).
Пример: funy = @(t) cos(2*t);
funz
- Параметрическая функция для координат zПараметрическая функция для координат z, заданная как указатель на функцию для именованной или анонимной функции.
Задайте функцию формы z = funz(t)
. Функция должна принять вектор входного параметра и вернуть вектору выходной аргумент того же размера. Используйте операторы массивов вместо матричных для наилучшей эффективности. Для примера используйте .*
(times
) вместо * (mtimes
).
Пример: funz = @(t) t;
tinterval
- Интервал для t
параметра
[–5 5]
(по умолчанию) | двухэлементный вектор формы [tmin tmax]
Интервал для t
параметра, заданный как двухэлементный вектор вида
[tmin tmax]
.
ax
- Объект осейОбъект осей. Если вы не задаете объект осей, то fplot3
использует текущую систему координат (gca
).
LineSpec
- Стиль линии, цвет и маркерСтиль линии, цвет и маркер задается как вектор символов или строка , содержащая символы. Символы могут появиться в любом порядке. Вам не нужно задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы опускаете стиль линии и задаете маркер, то на графике отображается только маркер и нет линии.
Пример: '--or'
- красная штриховая линия с маркерами кругов
Стиль линии | Описание |
---|---|
- | Сплошная линия |
-- | Штриховая линия |
: | Пунктирная линия |
-. | Штрих-точка линия |
Маркер | Описание |
---|---|
'o' | Круг |
'+' | Плюс знак |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
's' | Квадрат |
'd' | Алмаз |
'^' | Направленный вверх треугольник |
'v' | Нисходящий треугольник |
'>' | Треугольник , указывающий вправо |
'<' | Треугольник , указывающий влево |
'p' | Пентаграмма |
'h' | Hexagram |
Цвет | Описание |
---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
Задайте необязательные разделенные разделенными запятой парами Name,Value
аргументы. Name
- имя аргумента и Value
- соответствующее значение. Name
должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN
.
'Marker','o','MarkerFaceColor','red'
Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе ParameterizedFunctionLine Свойств.
'MeshDensity'
- Количество точек оценкиКоличество точек оценки, заданное как число. Значение по умолчанию является 23
. Потому что fplot3
использует адаптивную оценку, фактическое количество точек оценки больше.
'Color'
- Цвет линии[0 0.4470 0.7410]
(по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет линии, заданный как триплет RGB, шестнадцатеричный код цвета, название цвета или краткое имя.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; для примера, [0.4 0.6 0.7]
.
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#
), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0
на F
. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' | |
'green' | 'g' | [0 1 0] | '#00FF00' | |
'blue' | 'b' | [0 0 1] | '#0000FF' | |
'cyan' | 'c' | [0 1 1] | '#00FFFF' | |
'magenta' | 'm' | [1 0 1] | '#FF00FF' | |
'yellow' | 'y' | [1 1 0] | '#FFFF00' | |
'black' | 'k' | [0 0 0] | '#000000' | |
'white' | 'w' | [1 1 1] | '#FFFFFF' |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использует на многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|
[0 0.4470 0.7410] | '#0072BD' | |
[0.8500 0.3250 0.0980] | '#D95319' | |
[0.9290 0.6940 0.1250] | '#EDB120' | |
[0.4940 0.1840 0.5560] | '#7E2F8E' | |
[0.4660 0.6740 0.1880] | '#77AC30' | |
[0.3010 0.7450 0.9330] | '#4DBEEE' | |
[0.6350 0.0780 0.1840] | '#A2142F' |
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
'LineStyle'
- Стиль линии'-'
(по умолчанию) | '--'
| ':'
| '-.'
| 'none'
Стиль линии, заданный как одно из опций, перечисленных в этой таблице.
Стиль линии | Описание | Результирующая линия |
---|---|---|
'-' | Сплошная линия |
|
'--' | Штриховая линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Нет линии | Нет линии |
'LineWidth'
- Ширина линии0.5
(по умолчанию) | положительное значениеШирина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на ребра маркера.
Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы задаете ширину линии значение, которое меньше, чем ширина пикселя в вашей системе, линия отображается как один пиксель в ширину.
'Marker'
- Символ маркера'none'
(по умолчанию) | 'o'
| '+'
| '*'
| '.'
| ...Символ маркера, заданный как одно из значений, перечисленных в этой таблице. По умолчанию объект не отображает маркеры. Установка символа маркера добавляет маркеры в каждую точку данных или вершину.
Значение | Описание |
---|---|
'o' | Круг |
'+' | Плюс знак |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
'square' или 's' | Квадрат |
'diamond' или 'd' | Алмаз |
'^' | Направленный вверх треугольник |
'v' | Нисходящий треугольник |
'>' | Треугольник , указывающий вправо |
'<' | Треугольник , указывающий влево |
'pentagram' или 'p' | Пятиконечная звезда (пентаграмма) |
'hexagram' или 'h' | Шестиконечная звезда (гексаграмма ) |
'none' | Маркеров нет |
'MarkerEdgeColor'
- Цвет контура маркера'auto'
(по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет контура маркера, заданный как 'auto'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя. Значение по умолчанию 'auto'
использует тот же цвет, что и Color
свойство.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; для примера, [0.4 0.6 0.7]
.
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#
), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0
на F
. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' | |
'green' | 'g' | [0 1 0] | '#00FF00' | |
'blue' | 'b' | [0 0 1] | '#0000FF' | |
'cyan'
| 'c' | [0 1 1] | '#00FFFF' | |
'magenta' | 'm' | [1 0 1] | '#FF00FF' | |
'yellow' | 'y' | [1 1 0] | '#FFFF00' | |
'black' | 'k' | [0 0 0] | '#000000' | |
'white' | 'w' | [1 1 1] | '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|
[0 0.4470 0.7410] | '#0072BD' | |
[0.8500 0.3250 0.0980] | '#D95319' | |
[0.9290 0.6940 0.1250] | '#EDB120' | |
[0.4940 0.1840 0.5560] | '#7E2F8E' | |
[0.4660 0.6740 0.1880] | '#77AC30' | |
[0.3010 0.7450 0.9330] | '#4DBEEE' | |
[0.6350 0.0780 0.1840] | '#A2142F' |
'MarkerFaceColor'
- Цвет заливки маркера'none'
(по умолчанию) | 'auto'
| триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет заливки маркера, заданный как 'auto'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя. The 'auto'
значение использует тот же цвет, что и MarkerEdgeColor
свойство.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; для примера, [0.4 0.6 0.7]
.
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#
), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0
на F
. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' | |
'green' | 'g' | [0 1 0] | '#00FF00' | |
'blue' | 'b' | [0 0 1] | '#0000FF' | |
'cyan'
| 'c' | [0 1 1] | '#00FFFF' | |
'magenta' | 'm' | [1 0 1] | '#FF00FF' | |
'yellow' | 'y' | [1 1 0] | '#FFFF00' | |
'black' | 'k' | [0 0 0] | '#000000' | |
'white' | 'w' | [1 1 1] | '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
---|---|---|
[0 0.4470 0.7410] | '#0072BD' | |
[0.8500 0.3250 0.0980] | '#D95319' | |
[0.9290 0.6940 0.1250] | '#EDB120' | |
[0.4940 0.1840 0.5560] | '#7E2F8E' | |
[0.4660 0.6740 0.1880] | '#77AC30' | |
[0.3010 0.7450 0.9330] | '#4DBEEE' | |
[0.6350 0.0780 0.1840] | '#A2142F' |
Пример: [0.3 0.2 0.1]
Пример: 'green'
Пример: '#D2F9A7'
'MarkerSize'
- Размер маркера6
(по умолчанию) | положительное значениеРазмер маркера, заданный как положительное значение в точках, где 1 точка = 1/72 дюйма.
fp
- Один или несколько ParameterizedFunctionLine
объектыОдин или несколько ParameterizedFunctionLine
объекты, возвращенные в виде скаляра или вектора. Можно использовать эти объекты для запроса и изменения свойств определенного ParameterizedFunctionLine
объект. Для получения дополнительной информации см. ParameterizedFunctionLine Properties.
У вас есть измененная версия этого примера. Вы хотите открыть этот пример с вашими правками?
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
