isinterior

Запросите точки внутри polyshape

Свернуть все на странице

Синтаксис

TFin = isinterior(polyin,x,y)
TFin = isinterior(polyin,P)
[TFin,TFon] = isinterior(___)

Описание

пример

TFin = isinterior(polyin,x,y) возвращает логический вектор, элементы которого равны 1 (true) когда соответствующий x -cordinates и y -cordinates в векторах x и y находятся в polyshape. Точка в polyshape если он находится либо в твердой области, либо на одной из контуров.

TFin = isinterior(polyin,P) представляет точки запроса в матрице с 2 столбцами P. Первый столбец P содержит x -координаты точек запроса, а второй столбец содержит соответствующие y -координаты.

[TFin,TFon] = isinterior(___) возвращает дополнительный логический вектор для любого из предыдущих синтаксисов. Элементы TFon 1, когда соответствующие точки запроса находятся на контуре polyin.

Примеры

свернуть все

Открыть Live Script

Создайте многоугольник, содержащую две твердые области.

x1 = [0 1 2];
y1 = [0 1 0];
x2 = [2 3 4];
y2 = [1 2 1];
polyin = polyshape({x1,x2},{y1,y2});
plot(polyin)
hold on

Figure contains an axes. The axes contains an object of type polygon.

Задайте три точки и определите, находятся ли они в многоугольнике.

x = [1 2.5 3];
y = [0.25 0 1.5];
TFin = isinterior(polyin,x,y)
TFin = 3x1 logical array

   1
   0
   1


plot(x,y,'r*')

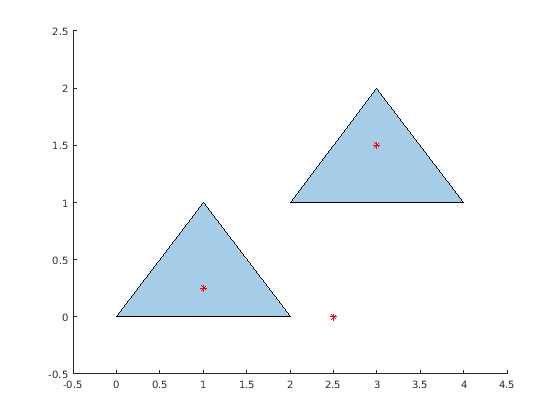

Figure contains an axes. The axes contains 2 objects of type polygon, line.

Входные параметры

свернуть все

Входные polyshape, заданный как скаляр.

Типы данных: polyshape

x -координаты точек запроса, заданные как скаляр или вектор.

Типы данных: double | single

y -координаты точек запроса, заданные как скаляр или вектор.

Типы данных: double | single

2-D вершины, заданные как матрица с 2 столбцами. Первый столбец P содержит x -cordinates точек запроса, а второй столбец содержит y -cordinates.

Типы данных: double | single

Выходные аргументы

свернуть все

Индикатор внутренней точки, возвращенный как скаляр или вектор. Элемент TFin равен 1, когда соответствующая точка запроса находится либо в твердой области входного сигнала polyshape или на контуре.

Типы данных: logical

Индикатор краевой точки, возвращенный как скаляр или вектор. Элемент TFon равен 1, когда соответствующая точка запроса находится строго на контуре polyshape.

Типы данных: logical

См. также

|

Введенный в R2017b
