plot

Описание

пример

plot(pgon) строит графики polyshape объект.

пример

plot(pgon,Name,Value) задает дополнительные свойства polyshape постройте график с использованием одной или нескольких пар "имя-значение". Для примера, plot(pgon,'FaceColor','green') затеняет твердые области polyshape зеленый.

Когда pgon является плохо заданным многоугольником, затенение графика может быть неточным.

пример

h = plot(___) возвращает Polygon графический объект для любого из предыдущих синтаксисов. Изменить внешний вид и поведение графика можно путем непосредственного изменения свойств h. Для получения дополнительной информации см. раздел «Свойства полигона».

Примеры

свернуть все

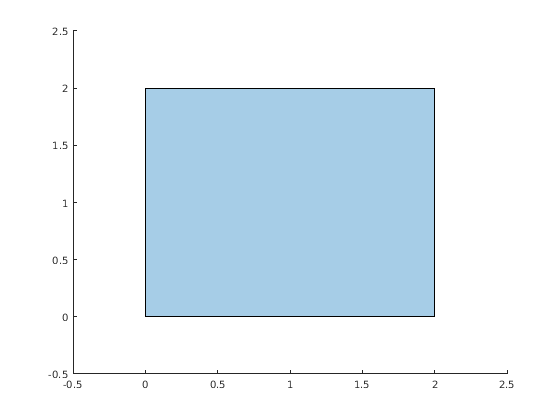

Постройте график прямоугольного многоугольника.

pgon = polyshape([0 0 2 2],[2 0 0 2]);
plot(pgon)

Figure contains an axes. The axes contains an object of type polygon.

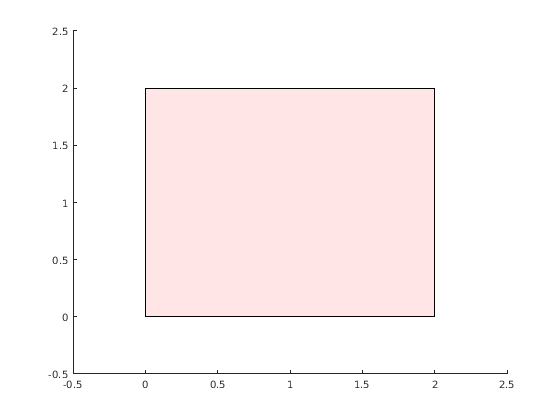

Создайте прямоугольный многоугольник. Постройте график прямоугольника, задав цвет и коэффициент прозрачности.

pgon = polyshape([0 0 2 2],[2 0 0 2]);
plot(pgon,'FaceColor','red','FaceAlpha',0.1)

Figure contains an axes. The axes contains an object of type polygon.

Можно также изменить внешний вид графика, присвоив графическому объекту значения свойств.

h = plot(pgon)
h =
  Polygon with properties:

    FaceColor: [0 0.4470 0.7410]
    FaceAlpha: 0.3500
    EdgeColor: [0 0 0]
    LineWidth: 0.5000
    LineStyle: '-'
        Shape: [1x1 polyshape]

  Show all properties

h.LineStyle = '--';
h.EdgeColor = 'red';

Figure contains an axes. The axes contains an object of type polygon.

Входные параметры

свернуть все

Входные polyshape, заданный как скалярный, векторный, матричный или многомерный массив.

Типы данных: polyshape

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: plot(pgon,'LineStyle','--')

Перечисленные здесь свойства графика являются только подмножеством. Полный список см. в разделе «Свойства полигона».

Цвет для твердых областей многоугольника, заданный как разделенная разделенными запятой парами, состоящая из 'FaceColor' и название цвета, триплет RGB или 'none'.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.

Длинное имяКраткое имяТриплет RGB
'yellow''y'[1 1 0]
'magenta''m'[1 0 1]
'cyan''c'[0 1 1]
'red''r'[1 0 0]
'green''g'[0 1 0]
'blue''b'[0 0 1]
'white''w'[1 1 1]
'black''k'[0 0 0]

Прозрачность лица, заданная как разделенная разделенными запятой парами, состоящая из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, а 0 полностью прозрачно. Значения от 0 до 1 являются полупрозрачными.

Цвет для контуров многоугольника, заданный как разделенная разделенными запятой парами, состоящая из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует чёрным контурам.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7]. В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.

Длинное имяКраткое имяТриплет RGB
'yellow''y'[1 1 0]
'magenta''m'[1 0 1]
'cyan''c'[0 1 1]
'red''r'[1 0 0]
'green''g'[0 1 0]
'blue''b'[0 0 1]
'white''w'[1 1 1]
'black''k'[0 0 0]

Прозрачность ребра, заданная как разделенная разделенными запятой парами, состоящая из 'EdgeAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, а 0 полностью прозрачно. Значения от 0 до 1 являются полупрозрачными.

Ширина линии, заданная как разделенная разделенными запятой парами, состоящая из 'LineWidth' и положительное числовое значение в точках.

Стиль линии, заданный как одно из опций, перечисленных в этой таблице.

Стиль линииОписаниеРезультирующая линия
'-'Сплошная линия

'--'Штриховая линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Нет линииНет линии

Выходные аргументы

свернуть все

Polygon графический объект, заданный как скалярный, векторный, матричный или многомерный массив. Для получения дополнительной информации о свойствах h, см. «Свойства полигона».

Типы данных: Polygon

Введенный в R2017b
