addCell
Объедините две геометрии путем добавления одной внутри камеры другой
Синтаксис
Описание
g3 = addCell(g1,g2)g1 использование всех камер g2. Все камеры геометрии g2 должна находиться внутри одной камеры геометрии g1. Убедитесь, что геометрии не имеют закрытых полостей и не пересекаются друг с другом.
Комбинированная геометрия содержит камеры из обеих геометрий. Значение камер от g1 сохраняют свои исходные идентификаторы, в то время как камеры из g2 нумеруются, начиная с N+1, где N количество камер в g1.
Примечание
Добавленные камеры изменяют геометрию, но не изменяют соответствующий mesh. После изменения геометрии всегда вызывайте generateMesh для обеспечения правильной связи сетки с новой геометрией.
Примеры
Объединение двух геометрий

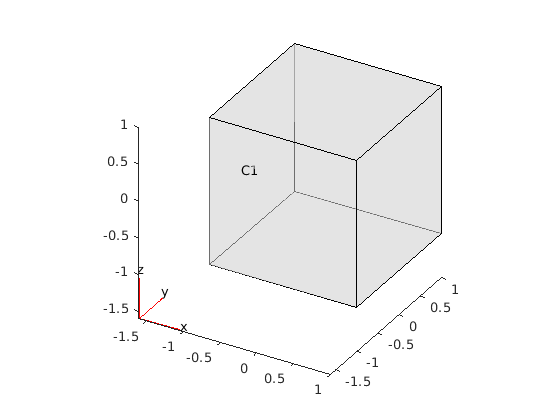

Создайте и постройте график геометрии.
g1 = multicuboid(2,2,2,'Zoffset',-1); pdegplot(g1,'CellLabels','on','FaceAlpha',0.5)

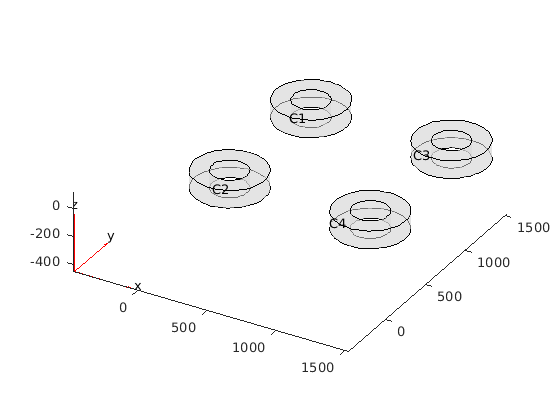

Импортируйте и постройте график другой геометрии.
g2 = importGeometry('DampingMounts.stl'); pdegplot(g2,'CellLabels','on','FaceAlpha',0.5)
Масштабируйте и перемещайте вторую геометрию, чтобы полностью вписаться в g1 куба.
g2 = scale(g2,[1/1500 1/1500 1/100]); g2 = translate(g2,[-0.5 -0.5 -0.5]);

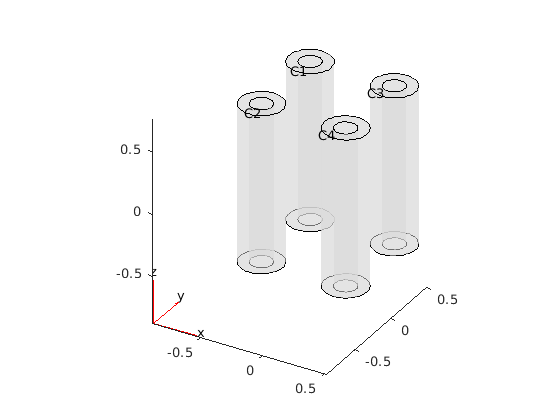

Постройте график результата.
pdegplot(g2,'CellLabels','on','FaceAlpha',0.5)

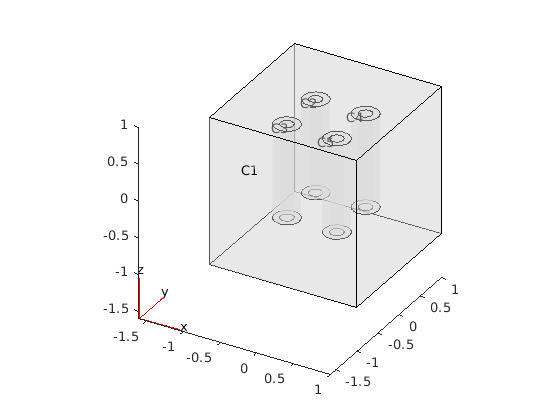

Объедините геометрии и постройте график результата. Комбинированная геометрия g3 содержит камеры из обеих геометрий. Значение камеры от g1 сохраняет свой идентификатор и камеры от g2 теперь C2, C3, C4 и C5.
g3 = addCell(g1,g2); pdegplot(g3,'CellLabels','on','FaceAlpha',0.4)
Входные параметры
Выходные аргументы
См. также
addFace | addVertex | addVoid | Свойства дискретной геометрии
