Поиск ребер, присоединенных к указанным камерам
EdgeID = cellEdges(g,RegionID,FilterType)RegionID.
Найдите ребра, присоединенные к двум средним цилиндрам, в геометрии, состоящей из четырех сложенных цилиндров.
Создайте геометрию, которая состоит из четырех сложенных цилиндров.
gm = multicylinder(5,[1 2 3 4],'ZOffset',[0 1 3 6])gm =
DiscreteGeometry with properties:
NumCells: 4
NumFaces: 9
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]
Постройте график геометрии с метками камер и ребер.

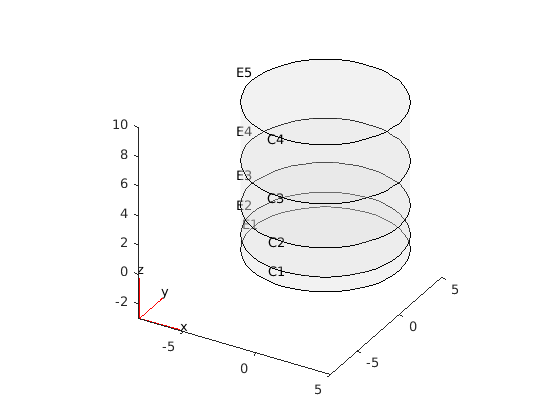

pdegplot(gm,'CellLabels','on','EdgeLabels','on','FaceAlpha',0.2)
Найдите ребра, присоединенные к камерам 2 и 3.
edgeIDs = cellEdges(gm,[2 3])
edgeIDs = 1×3
2 3 4
Найдите ребра, присоединенные к внешнему кубоиду, в геометрии, состоящей из двух вложенных кубоидов.
Создайте геометрию, которая состоит из двух вложенных кубоидов одинаковой высоты.
gm = multicuboid([2 5],[4 10],3)
gm =
DiscreteGeometry with properties:
NumCells: 2
NumFaces: 12
NumEdges: 24
NumVertices: 16
Vertices: [16x3 double]
Постройте график геометрии с метками камер.

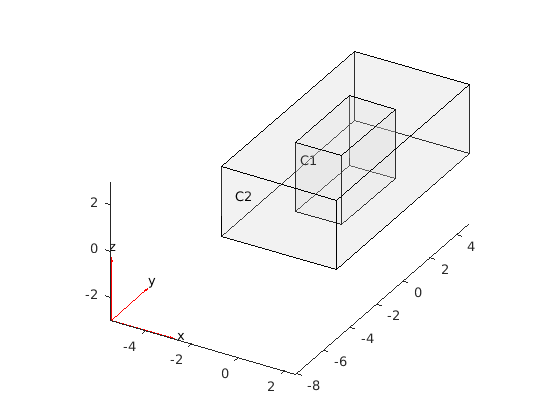

pdegplot(gm,'CellLabels','on','FaceAlpha',0.2)
Найдите все ребра, присоединенные к внешней камере.
edgeIDs = cellEdges(gm,2)
edgeIDs = 1×24
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Со всех ребер, присоединенных к внешней камере, верните ребра, присоединенные только к внутренним граням. Внутренние грани - это грани, общие между несколькими камерами.
edgeIDs_int = cellEdges(gm,2,'internal')edgeIDs_int = 1×4
9 10 11 12
Со всех ребер, присоединенных к внешней камере, верните ребра, присоединенные к внешним граням.
edgeIDs_ext = cellEdges(gm,2,'external')edgeIDs_ext = 1×20
1 2 3 4 5 6 7 8 13 14 15 16 17 18 19 20 21 22 23 24
Свойства AnalyticGeometry | cellFaces | Свойства дискретной геометрии | faceEdges | facesAttachedToEdges | nearestEdge | nearestFace
