Найдите ребра, прикрепленные к верхней и нижней граням блока.

Создайте блок геометрию.

gm = multicuboid(3,2,1)

gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 6
       NumEdges: 12
    NumVertices: 8
       Vertices: [8x3 double]

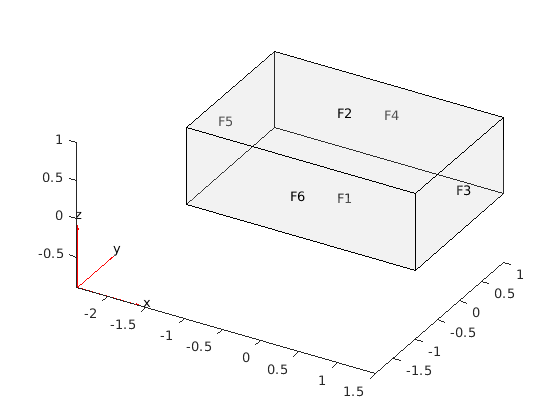

Постройте график геометрии с метками граней.

pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)

Найдите ребра, присоединенные к граням 1 и 2.

edgeIDs = faceEdges(gm,[1 2])

edgeIDs = 1×8

     1     2     3     4     5     6     7     8

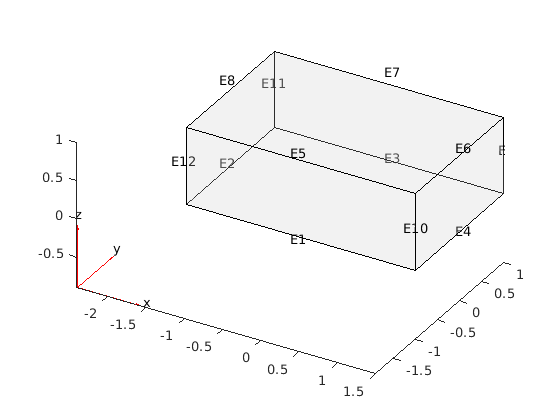

Постройте график геометрии с метками ребер.

figure
pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.2)

Найдите ребра, прикрепленные к двум граням L-образной мембраны.

Создайте модель и включите эту геометрию. Геометрия L-образной мембраны описана в файле lshapeg.

model = createpde();
gm = geometryFromEdges(model,@lshapeg)

gm =
  AnalyticGeometry with properties:

       NumCells: 0
       NumFaces: 3
       NumEdges: 10
    NumVertices: 8
       Vertices: [8x2 double]

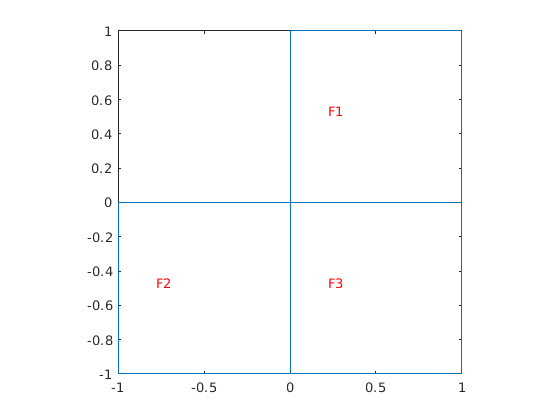

Постройте график геометрии с метками граней.

pdegplot(gm,'FaceLabels','on')

Найдите ребра, присоединенные к граням 1 и 2.

edgeIDs = faceEdges(gm,[1 2])

edgeIDs = 1×8

     1     2     3     6     7     8     9    10

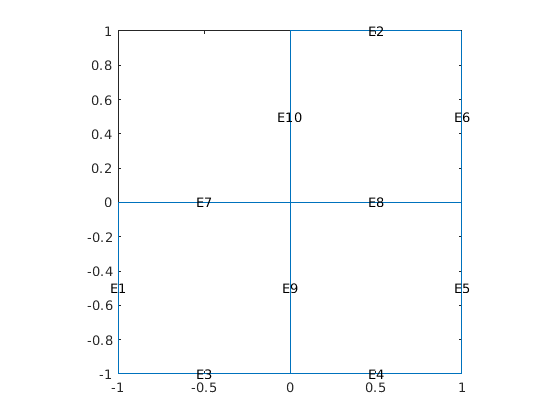

Постройте график геометрии с метками ребер.

figure
pdegplot(gm,'EdgeLabels','on')

Найдите ребра, присоединенные к боковой грани внутреннего кубоида, в геометрии, состоящей из двух вложенных кубоидов.

Создайте геометрию, которая состоит из двух вложенных кубоидов одинаковой высоты.

gm = multicuboid([2 5],[4 10],3)

gm =
  DiscreteGeometry with properties:

       NumCells: 2
       NumFaces: 12
       NumEdges: 24
    NumVertices: 16
       Vertices: [16x3 double]

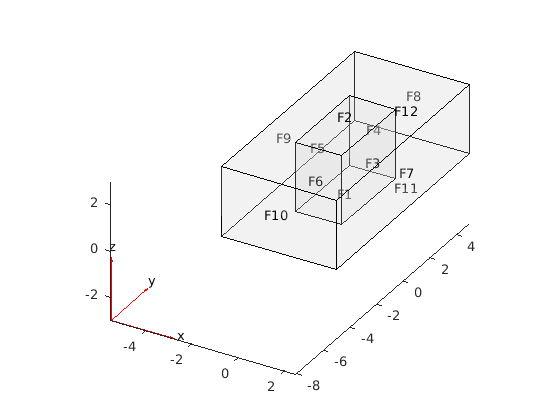

Постройте график геометрии с метками граней.

pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)

Найдите все ребра, прикрепленные к боковой грани внутреннего кубоида.

edgeIDs = faceEdges(gm,6)

edgeIDs = 1×4

     1     5    10    12

Со всех ребер, присоединенных к этой грани, верните ребра, присоединенные только к внутренним граням. Внутренние грани - это грани, общие между несколькими камерами.

edgeIDs = faceEdges(gm,6,'internal')

edgeIDs = 1×2

    10    12

Со всех ребер, присоединенных к этой грани, верните ребра, присоединенные к внешним граням.

edgeIDs = faceEdges(gm,6,'external')

edgeIDs = 1×2

     1     5

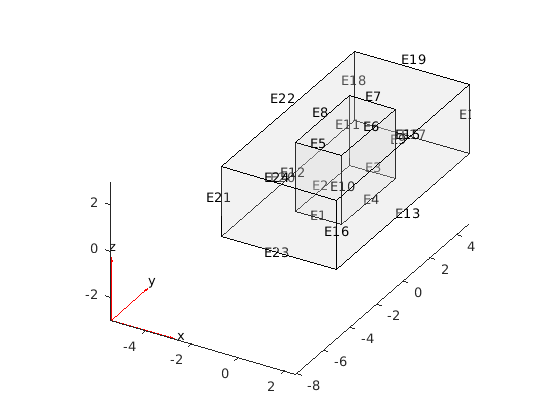

Постройте график геометрии с метками ребер.

pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.2)
