pdecont
Команда Shorthand для контурного графика
Эта страница описывает устаревший рабочий процесс. Новые возможности могут быть несовместимы с устаревшим рабочим процессом.
Синтаксис
pdecont(p,t,u) pdecont(p,t,u,n) pdecont(p,t,u,v) h = pdecont(p,t,u) h = pdecont(p,t,u,n) h = pdecont(p,t,u,v)
Описание
pdecont(p,t,u) рисует 10 кривых уровня узла PDE или данных о треугольнике u. h = pdecont(p,t,u) дополнительно возвращает указатели на объекты нарисованных осей.
Если u является вектор-столбец, приняты данные узла. Если u является вектор-строка, приняты данные треугольника.
Геометрия задачи УЧП задается данными сетки p и т. Для получения дополнительной информации о представлении данных сетки см. Mesh Data.
pdecont(p,t,u,n) графики с использованием n уровни.
pdecont(p,t,u,v) графики с использованием уровней, заданных v.
Эта команда является просто сокращенной для вызова
pdeplot(p,[],t,'XYData',u,'XYStyle','off','Contour',... 'on','Levels',n,'ColorBar','off');
Если вы хотите иметь больше контроля над своим контурным графиком, используйте pdeplot вместо pdecont.
Примеры

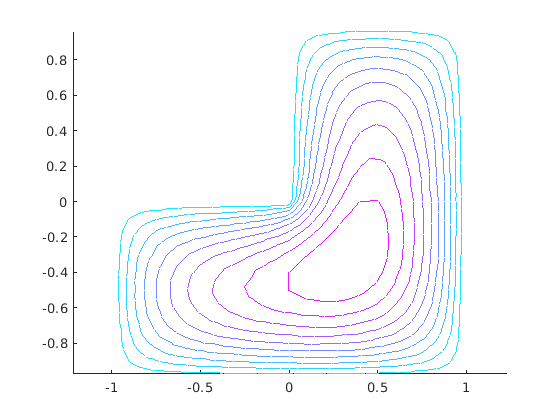

Контурный график решения
Постройте график контуров решения уравнения по геометрии, заданной L-образной мембраной. Использование граничных условий Дирихле на .
[p,e,t] = initmesh('lshapeg'); [p,e,t] = refinemesh('lshapeg',p,e,t); u = assempde('lshapeb',p,e,t,1,0,1); pdecont(p,t,u)
