pdesurf
Команда Shorthand для объемной поверхностной диаграммы
Эта страница описывает устаревший рабочий процесс. Используйте его, когда вы работаете с унаследованным кодом и не планируете преобразовывать его в использование рекомендуемого подхода. В противном случае используйте pdeplot.
Синтаксис
pdesurf(p,t,u)
Описание
pdesurf(p,t,u) строит графики 3-D поверхности узла PDE или данных о треугольнике. Если u является вектор-столбец, приняты данные узла и используются непрерывный стиль и интерполированное затенение. Если u является вектор-строка, приняты данные треугольника, и используются прерывистый стиль и плоское затенение.
h = pdesurf(p,t,u) дополнительно возвращает указатели на объекты нарисованных осей.
Для данных узла эта команда является просто сокращенной для вызова
pdeplot(p,[],t,'XYData',u,'XYStyle','interp',...
'ZData',u,'ZStyle','continuous',...
'ColorBar','off'); и для данных треугольника это
pdeplot(p,[],t,'XYData',u,'XYStyle','flat',...
'ZData',u,'ZStyle','discontinuous',...
'ColorBar','off'); Если вы хотите иметь больше контроля над объемной поверхностной диаграммой, используйте pdeplot вместо pdesurf.
Примеры

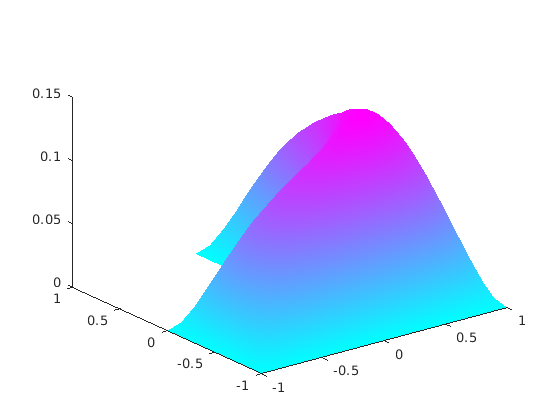

Объемная поверхностная диаграмма решения
Объемная поверхностная диаграмма решения уравнения по геометрии, заданной L-образной мембраной. Использование граничных условий Дирихле на .
[p,e,t] = initmesh('lshapeg'); [p,e,t] = refinemesh('lshapeg',p,e,t); u = assempde('lshapeb',p,e,t,1,0,1); pdesurf(p,t,u)
