Вращайте диаграмму направленности излучения
также задает экстраполированное значение, которое будет использоваться при rpat
= rotpat(pat
,az
,el
,rotax
,expval
)az
и el
не покрывать всёся трехмерное пространство.
Совет
Можно использовать эту функцию для вращения действительных и сложных скалярных диаграмм направленности излучения, а также ортогональных компонентов поляризованных полей. Чтобы повернуть поляризованные поля, поверните горизонтальный и вертикальный компоненты поляризации отдельно.
Используйте короткодипольную антенну, чтобы создать поляризованную диаграмму направленности излучения. Поверните шаблон и используйте повернутый шаблон как диаграмма пользовательской антенны.
Создайте phased.ShortDipoleAntennaElement

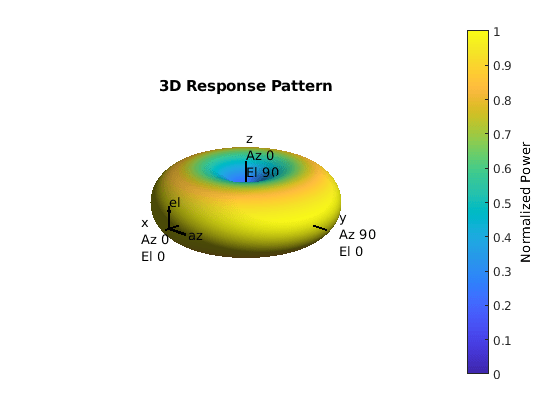

объект антенны со свойствами по умолчанию. Короткодипольная антенна излучает поляризованное излучение. Получите и отобразите излучение для всех направлений.
antenna1 = phased.ShortDipoleAntennaElement; el = -90:90; az = -180:180; pat_h = zeros(numel(el),numel(az),'like',1+1i); pat_v = pat_h; fc = 3e8; for m = 1:numel(el) temp = antenna1(fc,[az;el(m)*ones(1,numel(az))]); pat_h(m,:) = temp.H; pat_v(m,:) = temp.V; end pattern(antenna1,fc,'Type','Power')
Поверните шаблон антенны вокруг оси Y на 135 степени с последующим поворотом вокруг оси X на 65 степени.
newax = rotx(65)*roty(135); pat2_h = rotpat(pat_h,az,el,newax); pat2_v = rotpat(pat_v,az,el,newax);
Вставьте повернутый шаблон в phased.CustomAntennaElement

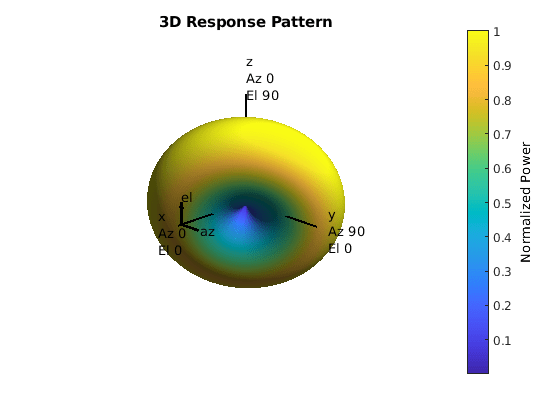

объект. Установите свойства поляризации антенны так, чтобы элемент излучал горизонтальные и вертикальные поляризованные поля. Затем отобразите повернутый шаблон в трёх размерностях.
antenna2 = phased.CustomAntennaElement( ... 'SpecifyPolarizationPattern',true, ... 'HorizontalMagnitudePattern',mag2db(abs(pat2_h)), ... 'HorizontalPhasePattern',rad2deg(angle(pat2_h)), ... 'VerticalMagnitudePattern',mag2db(abs(pat2_v)), ... 'VerticalPhasePattern',rad2deg(angle(pat2_v))); pattern(antenna2,fc,'Type','Power')
Создайте диаграмму направленности излучения для косинусоидной антенны с помощью phased.CosineAntennaElement
объект. Поверните шаблон для использования в phased.CustomAntennaElement
объект антенны.
Сначала получите диаграмму направленности излучения для phased.CosineAntennaElement
объект по ограниченной области значений направлений. Поле не поляризовано.
antenna1 = phased.CosineAntennaElement('CosinePower',[5,5]); az = -60:65; el = -60:60; pat = zeros(numel(el),numel(az),'like',1); fc = 300e6; for m = 1:numel(el) temp = antenna1(fc,[az;el(m)*ones(1,numel(az))]); pat(m,:) = temp; end

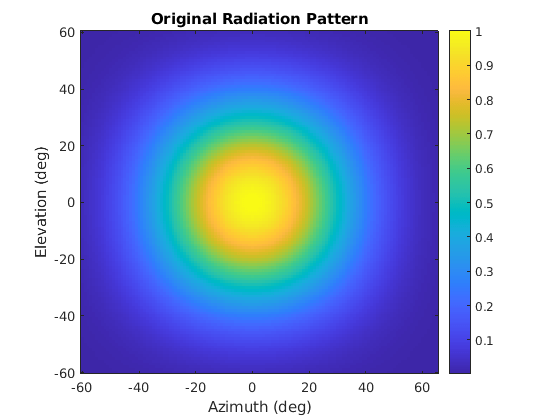

Отображение исходного шаблона.
imagesc(az,el,abs(pat)) axis xy axis equal axis tight xlabel('Azimuth (deg)') ylabel('Elevation (deg)') title('Original Radiation Pattern') colorbar

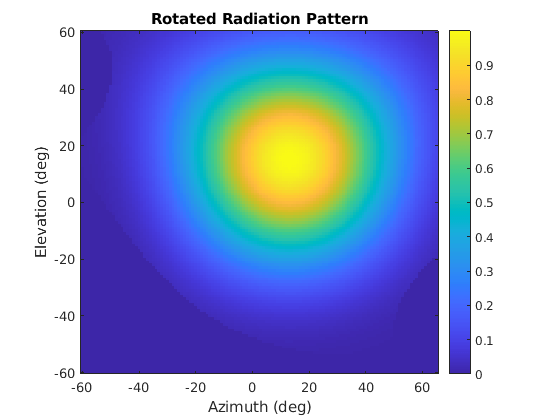

Поверните шаблон антенны на 20 степени вокруг оси Z и на 50 степени вокруг оси X. Затем отобразите повернутый шаблон.
newax = rotx(50)*rotz(20); rpat = rotpat(pat,az,el,newax); imagesc(az,el,abs(rpat)) axis xy axis equal axis tight xlabel('Azimuth (deg)') ylabel('Elevation (deg)') title('Rotated Radiation Pattern') colorbar

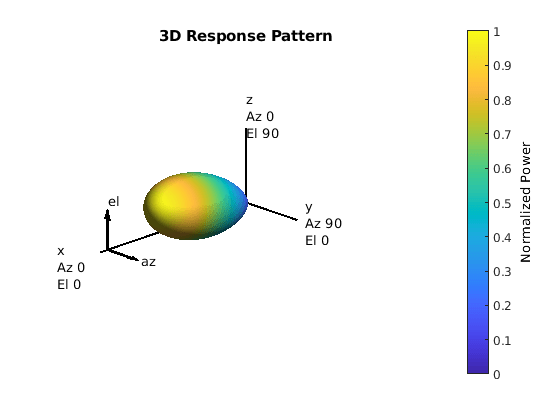

Используйте повернутый шаблон в пользовательском антенном элементе и отобразите шаблон в 3-D.
antenna2 = phased.CustomAntennaElement( ... 'AzimuthAngles',az,'ElevationAngles',el,'SpecifyPolarizationPattern',false, ... 'MagnitudePattern',mag2db(abs(rpat)), ... 'PhasePattern',zeros(size(rpat))); pattern(antenna2,fc,'Type','Power')
pat
- Диаграмма направленности излученияДиаграмма направленности излучения, заданная как комплексная матрица N M или комплексный массив <reservedrangesplaceholder4> -by- <reservedrangesplaceholder3> -by- <reservedrangesplaceholder2>. N - длина el
вектор и M является длиной az
вектор. Каждый столбец соответствует одному из углов азимута, заданных в az
аргумент. Каждая строка соответствует одному из углов возвышения, заданных в el
аргумент. Вы можете задать несколько диаграммы направленности излучения с помощью L страниц. Для примера можно использовать страницы, чтобы задать диаграммы направленности излучения на разных частотах. Основной лепесток каждого шаблона принимается указывающим вдоль оси x. Модули указаны в метрах в квадрате.
Типы данных: double
Поддержка комплексного числа: Да
az
- Азимутальные углы-180:180
(по умолчанию) | 1-байт- M реальный вектор-строкаАзимутальные углы для вычисления диаграммы направленности 3-D, заданные как 1-байтовый M действительный вектор-строка, где M - количество углов азимута. Каждая запись соответствует одному из столбцов матрицы, заданной в pat
аргумент. Угловые модули находятся в степенях. Азимутальные углы должны лежать между -180 ° и 180 ° включительно.
Угол азимута является углом между осью x и проекцией вектора направления на плоскость xy. Угол азимута положительный при измерении от оси x к оси y.
Пример: -45:2:45
Типы данных: double
el
- Углы возвышения-90:90
(по умолчанию) | 1-байт- N реальный вектор-строкаУглы возвышения для вычисления направленности и шаблона, заданные как 1-байтовый N действительный вектор-строка, где N - количество углов возвышения. Каждая запись соответствует одной из строк матрицы, заданной в pat
аргумент. Угловые модули находятся в степенях. Углы возвышения должны лежать между -90 ° и 90 ° включительно.
Угол возвышения является углом между вектором направления и xy-плоскостью. Угол возвышения положительный при измерении к оси z.
Пример: -75:1:70
Типы данных: double
rotax
- Матрица вращенияМатрица вращения, заданная как действительная ортонормальная матрица 3 на 3 или вещественный массив 3 на 3 <reservedrangesplaceholder4>. Столбцы представляют x, y и z направления повернутой системы координат относительно исходной системы координат. Страницы P задают различные матрицы поворота.
Эта таблица описывает, как размерности выходного шаблона rpat
зависят от размерностей pat
и rotax
аргументы.
Размерности rpat
Dimensions of pat | Dimensions of rotax | |
---|---|---|
3 -by- 3 | 3 -by- 3 -by- P | |
M -by- N | Поверните один шаблон на одну матрицу поворота. Выходные размерности rpat M -by - N. | Поверните один шаблон путем P различных матриц поворота. Выходные размерности rpat M -by- N -by- P. |
M -by- N -by- L | Поверните L шаблоны на ту же матрицу поворота. Выходные размерности rpat M -by- N -by- L. | В этом случае P должны равняться L и функция вращает каждый шаблон соответствующей матрицей поворота. Выходные размерности rpat M -by- N -by- L. |
Пример: rotx(45)*roty(30)
Типы данных: double
expval
- Значение экстраполяции0
(по умолчанию) | скаляромЗначение экстраполяции, заданное как скаляр. Этот скаляр является экстраполированным значением, когда повернутые шаблоны не заполняют все трехмерное пространство, заданное как az
и el
. В целом рассмотрите настройку expval
0, если шаблон задан в линейной шкале или -inf
если шаблон задан в шкале дБ.
Пример: -inf
Типы данных: double
rpat
- Вращенная диаграмма направленности излученияПовернутая диаграмма направленности излучения, возвращенная как комплексная матрица N M или комплексная матрица N -by M -by P. N - длина el
вектор. M - длина az
вектор. Размерность pat
и rotax
определите значение P, как обсуждается в rotax
входной параметр. Модули указаны в метрах в квадрате.
Типы данных: double
Поддержка комплексного числа: Да
