Сегмент трубопровода в изотермической гидравлической сети
Simscape/Жидкости/Изотермическая жидкость/Трубы и подборы кривой
Блок Pipe (IL) моделирует течение в жёстком или гибком трубопроводе с потерями из-за трения стенки. Эффекты динамической сжимаемости, инерции жидкости и повышения трубопровода могут быть опционально смоделированы. Можно задать несколько сегментов трубопровода и задать давление жидкости для каждого сегмента. Путем сегментации трубопровода и установки значения Fluid inertia On

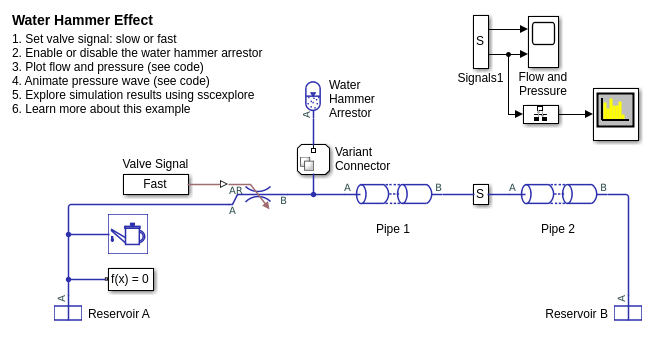

, вы можете смоделировать события, такие как водяной молот в вашей системе.
Блок трубопровода может быть разделен на сегменты с параметром Number of segments. Когда трубопровод состоит из нескольких сегментов, давление в каждом сегменте вычисляется на основе давления во входном отверстии и эффекте на сегменте массового расхода жидкости сжимаемости жидкости и гибкости стенки, если применимо. Объем жидкости в каждом сегменте остается фиксированным. Для двухсегментного трубопровода давление изменяется линейно относительно давления, заданного в портах A и B. Для трубопровода с тремя или более сегментами можно задать давление жидкости в каждом сегменте в векторной или скалярной форме в Initial liquid pressure параметре. Скалярная форма применит постоянное значение ко всем сегментам.
Можно смоделировать гибкие стенки для всех конфигураций поперечного сечения. Когда вы задаете Pipe wall specification Flexible
блок принимает равномерное расширение по всем направлениям и сохраняет заданную форму поперечного сечения. Это не может привести к физическим результатам для некруглых участков поперечного сечения, подвергающихся высокому давлению относительно атмосферного давления. Для моделирования объемного расширения площади поперечного сечения доступны две опции:
Cross-sectional area vs. pressure
, где изменение объема моделируется:
где:
L является Pipe length.
S nom - номинальная площадь поперечного сечения по каналу, заданная для каждой формы.
S - текущая площадь поперечного сечения по каналу.
p - внутреннее давление трубопровода.
patm - атмосферное давление.
K ps является Static pressure-cross sectional area gain.
Принимая равномерную упругую деформацию тонкостенного цилиндрического трубопровода с открытым концом, можно вычислить K ps как:
где t - толщина стенки трубопровода, а E - модуль Янга.
τ является Volumetric expansion time constant.
Hydraulic diameter vs. pressure
, где изменение объема моделируется:
где:
D N является номинальным гидравлическим диаметром, заданным для каждой формы.
D - текущий гидравлический диаметр трубопровода.
K pd является Static pressure-hydraulic diameter gain. Принимая равномерную упругую деформацию тонкостенного цилиндрического трубопровода с открытым концом, можно вычислить K pd как:
Когда гибкие стенки не моделируются, S N = S и D N = D.
Номинальный гидравлический диаметр и Pipe diameter, d круг, одинаковы. Площадь поперечного сечения трубопровода составляет :
Номинальный гидравлический диаметр, D h, nom, является различием между Pipe outer diameter и Pipe inner diameter, d o - d i. Площадь поперечного сечения трубопровода
Номинальный гидравлический диаметр:
где:
h является Pipe height.
w является Pipe width.
Площадь поперечного сечения трубопровода
Номинальный гидравлический диаметр:
где:
a maj - это Pipe major axis.
b мин - это Pipe minor axis.
Площадь поперечного сечения трубопровода
Номинальный гидравлический диаметр:
где:
l сторона является Pipe side length.
θ является Pipe vertex angle.
Площадь поперечного сечения трубопровода
Аналитическая корреляция Haaland моделирует потери из-за трения стенки или по совокупной эквивалентной длине, которая учитывает сопротивления из-за неоднородностей как добавленную длину прямого трубопровода, которая приводит к эквивалентным потерям, или по локальному коэффициенту потерь, который непосредственно применяет коэффициент потерь для неоднородностей трубопровода.
Когда параметр Local resistances specification установлен в Aggregate equivalent length
и поток в трубе ниже Laminar flow upper Reynolds number limit, падение давления на всех сегментах трубопровода составляет:
где:
ν - кинематическая вязкость жидкости.
λ - это Laminar friction constant for Darcy friction factor, которую можно задать, когда Cross-sectional geometry задано значение Custom
и в противном случае равен 64.
D - гидравлический диаметр трубопровода.
L add является Aggregate equivalent length of local resistances.
A - массовый расход жидкости в порту A.
B - массовый расход жидкости в порту B.
Когда число Рейнольдса больше Turbulent flow lower Reynolds number limit, падение давления в трубопроводе:
где:
f - коэффициент трения Дарси. Это аппроксимируется эмпирическим уравнением Haaland и основано на Surface roughness specification, ε и гидравлическом диаметре трубопровода:
Шероховатость трубопровода для латуни, свинца, меди, пластика, стали, кованого железа и оцинкованной стали или железа обеспечивается в виде стандартных значений ASHRAE. Вы также можете предоставить свои собственные Internal surface absolute roughness с Custom
настройка.
ρ I является внутренней плотностью жидкости.
Когда параметр Local resistances specification установлен в Local loss coefficient
и поток в трубе ниже Laminar flow upper Reynolds number limit, падение давления на всех сегментах трубопровода составляет:
Когда число Рейнольдса больше Turbulent flow lower Reynolds number limit, падение давления в трубопроводе:
где C loss, total - коэффициент потерь, который может быть определен в параметре Total local loss coefficient как один коэффициент или сумма всех коэффициентов потерь вдоль трубопровода.
Параметризация Nominal pressure drop от номинального Массового расхода жидкости характеризует потери с коэффициентом потерь для жестких или гибких стенок. Когда жидкость несжимаема, падение давления по всему трубопроводу из-за трения стенки:
где K p есть :
где:
Δp N является Nominal pressure drop, которая может быть задана либо как скаляр, либо как вектор.
- Nominal mass flow rate, который может быть задан как скаляр или вектор.
Когда параметры Nominal pressure drop и Nominal mass flow rate заданы как векторы, скалярное значение K p определяется из аппроксимации векторных элементов методом наименьших квадратов.
Падения давления из-за вязкого трения также могут быть определены из предоставленных пользователем табличных данных о Darcy friction factor vector и параметрах Reynolds number vector for turbulent Darcy friction factor. Линейная интерполяция используется между точками данных.
Для несжимаемой жидкости массовый расход жидкости в трубопровод равен массовому расходу из трубопровода:
Когда жидкость сжимается, а стенки трубопровода жесткие, различие между массовым потоком жидкости в трубу и ее выходом зависит от изменения плотности жидкости из-за сжимаемости:
Когда жидкость сжимается и стенки трубопровода являются гибкими, различие между массовым потоком жидкости в трубу и из нее определяется изменением плотности жидкости из-за сжимаемости и количеством жидкости, накопленной в вновь деформированных областях трубы:
Изменения импульса между входным и выходным отверстиями трубопровода содержат изменения давления из-за трения стенки трубопровода, которое моделируется согласно Viscous friction parameterization и повышению трубопровода. Для трубопровода, который не моделирует инерцию жидкости, баланс импульса:
где:
p A является давлением в порте A.
p I является внутренним давлением объема жидкости.
p B - давление в порте B.
Δp f - падение давления из-за трения стенки, параметризованное спецификацией Viscous friction losses в соответствии с соответствующим портом.
Δz - повышение трубопровода. В случае трубопроводов постоянной высоты это параметр Elevation gain from port A to port B; в противном случае он принимается как физический сигнал в порте EL.
g - ускорение свободного падения. В случае фиксированного ускорения свободного падения это параметр Gravitational acceleration; в противном случае он принимается как физический сигнал в порте G.
Для трубопровода с моделируемой инерцией жидкости баланс импульса:
где:
- ускорение жидкости в соответствующем порте.
S - площадь поперечного сечения по каналу.
Колено (IL) | Частично Заполненный Трубопровод (IL) | Трубопровод (IL) | Трубопровод (TL) | Тройник (IL) | Бак (IL)
