Ideal Translational Motion Sensor

Датчик движения в механических поступательных системах

  • Библиотека:
  • Simscape/Библиотека фундаментов/Механические/Механические датчики

  • Ideal Translational Motion Sensor block

Описание

Блок Ideal Translational Motion Sensor представляет устройство, которое преобразует поперечную переменную, измеренную между двумя механическими поступательными узлами, в управляющий сигнал, пропорциональный скорости или положению. Можно задать начальное положение (смещение) как параметры блоков.

Датчик идеален, так как не учитывает инерцию, трение, задержки, энергопотребление и так далее.

Связи R и C являются портами механической передачи, которые соединяют блок с узлами, движение которых контролируется. Связи V и P являются выходными портами физического сигнала для скорости и положения, соответственно.

Блок имеет положительное направление от порта R до порта C. Это означает, что скорость измеряется как v = v R - v C, где v R, v C являются абсолютными скоростями в портах R и C, соответственно.

Порты

Выход

расширить все

Выходной порт физического сигнала для скорости.

Выходной порт физического сигнала для положения.

Сохранение

расширить все

Порт механической передачи, сопоставленная с положительным зондом датчика.

Порт Механического привода сопоставлен с отрицательным (эталонным) зондом датчика.

Параметры

расширить все

Начальное положение датчика (смещение).

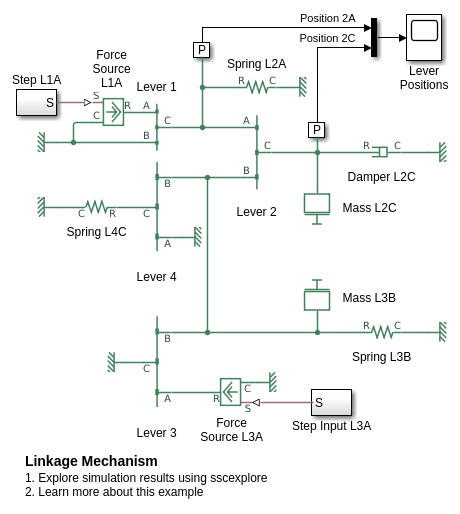

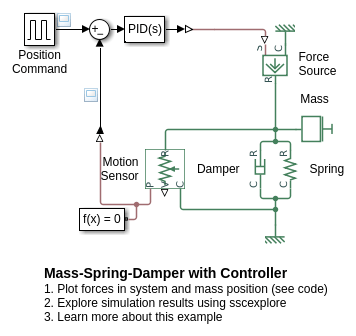

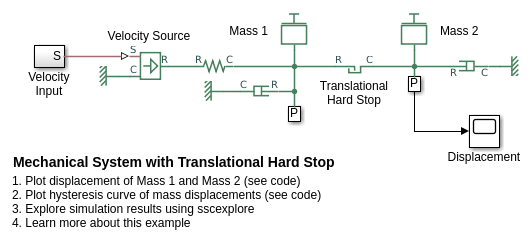

Примеры моделей

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.
Введенный в R2007a
