Глобальные свойства сырого воздуха для присоединенной цепи
Simscape/Библиотека фундаментов/Сырой воздух/Утилиты
Блок Moist Air Properties (MA) определяет свойства сырого воздуха, которые действуют как глобальные параметры для всех блоков, соединенных с схемой. Смесь сырого воздуха состоит из сухого воздуха, водяного пара и необязательного следового газа. Следовым газом по умолчанию является углекислый газ.
Сухой воздух, водяной пар и следовой газ приняты полупрозрачными. Давление, температура и плотность соответствуют идеальному закону о газе. Другими свойствами являются функции температуры. Вы задаете их как одномерные массивы, соответствующие Temperature vector.

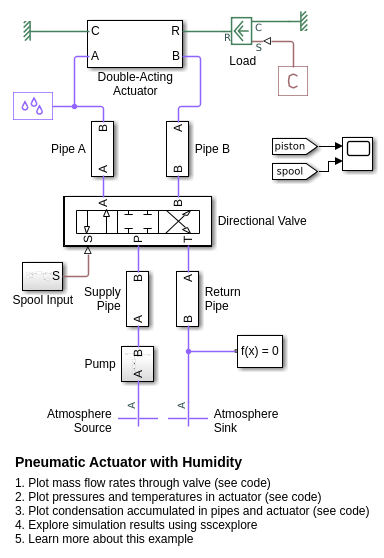

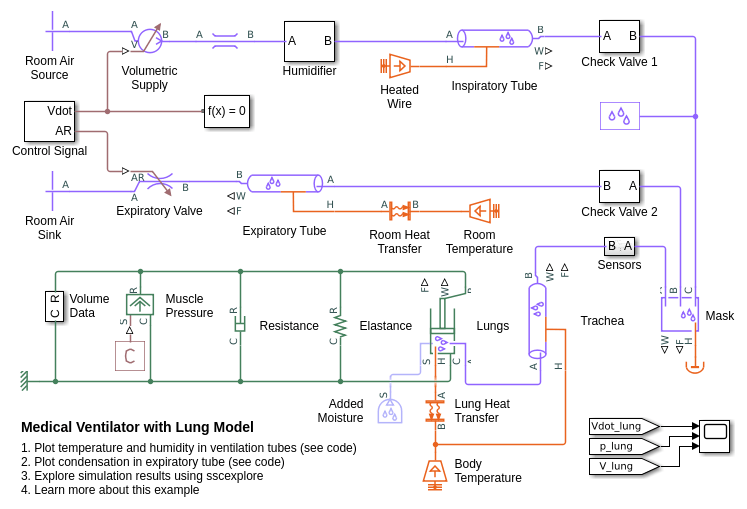

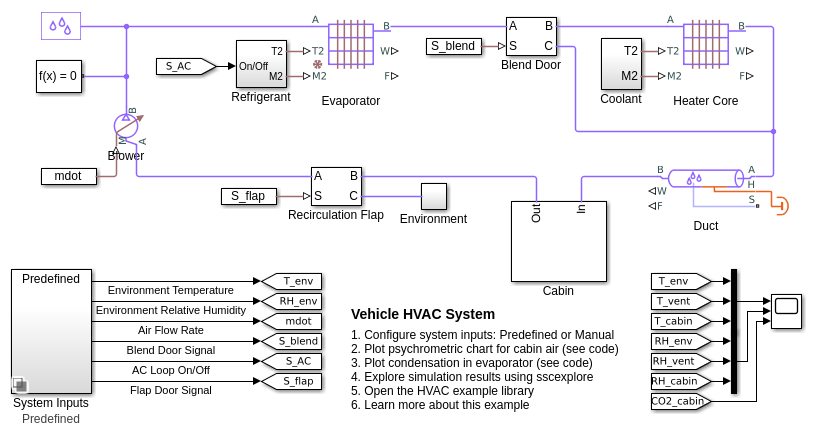

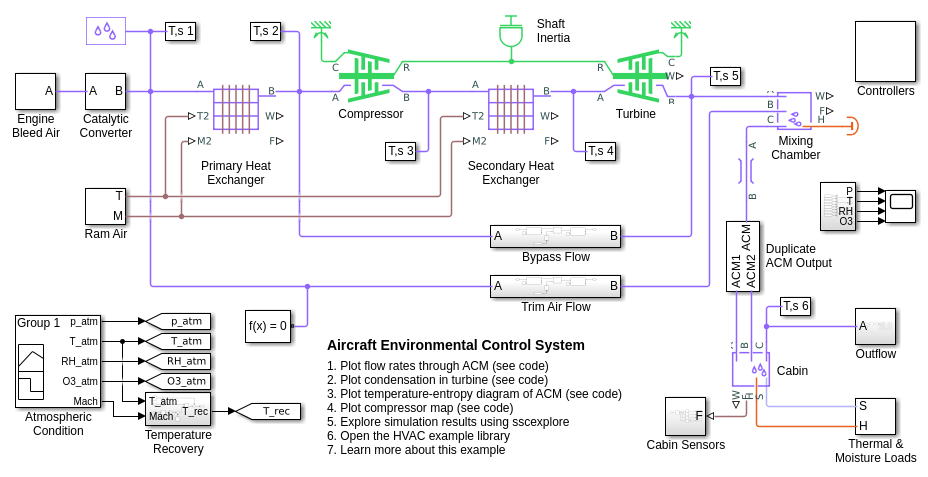

Каждый топологически различимый контур сырого воздуха в схеме может иметь Moist Air Properties (MA) блок, соединенный с ним. Если ни один Moist Air Properties (MA) блок не присоединен к схеме, блоки в этой схеме используют свойства, соответствующие значениям параметров блоков Moist Air Properties (MA) по умолчанию.
A - Порт соединенияПорт сохранения, который соединяет блок с сырой воздушной сетью. Вы можете подключить его к любой точке на линии соединения сырого воздуха на блок схеме. Когда вы соединяете блок Moist Air Properties (MA) с линией соединения, программное обеспечение автоматически идентифицирует блоки сырого воздуха, соединенные с конкретной схемой, и распространяет свойства на все эти блоки.
Dry air specific gas constant - Универсальная газовая константа, разделенная на молярную массу сухого воздуха287.047 J/kg/K (по умолчанию)Универсальная газовая константа, разделенная на молярную массу сухого воздуха.
Temperature vector - Вектор значений температуры для поиска в таблицеВектор значений температуры, используемый для поиска в таблице других свойств как функция от температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [-56.55, -50 : 10 : -10, -5 : 1 : 5, 10 : 10 : 350]' degC.
Dry air specific enthalpy vector - Вектор конкретных значений энтальпии для поиска в таблицеВектор конкретных значений энтальпии сухого воздуха, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию [342.416126230579; 349.005511058471; 359.063577249119; 369.119948684177; 379.175469465129; 389.230944678417; 394.258910928084; 395.264534937366; 396.27017101329; 397.275819932805; 398.281482472874; 399.287159410541; 400.292851523015; 401.298559587728; 402.304284382408; 403.310026685143; 404.315787274435; 409.34489180313; 419.404921755863; 429.468036401264; 439.535033154839; 449.606720928652; 459.683919949603; 469.767460521911; 479.858181001348; 489.956925196484; 500.064539372946; 510.181869006204; 520.309755403634; 530.449032296018; 540.60052248087; 550.765034584465; 560.943359995745; 571.136270013102; 581.344513234296; 591.568813210327; 601.809866375885; 612.068340261954; 622.344871990218; 632.640067043998; 642.95449830646; 653.288705353699; 663.643193987949; 674.018435994423; 684.414869104228; 694.832897145098; 705.272890361557; 715.735185886199; 726.220088344236; 736.727870574087; 747.258774447567; 757.813011774199] kJ/kg.
Dry air dynamic viscosity vector - Вектор значений динамической вязкости для поиска в таблицеВектор значений динамической вязкости сухого воздуха, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию [14.2568883320012; 14.6140127728333; 15.1517277055779; 15.6806860159119; 16.2012351072083; 16.7137043125028; 16.9670071730589; 17.017438062815; 17.0677930842452; 17.1180725309876; 17.1682766951315; 17.2184058672268; 17.2684603362935; 17.3184403898301; 17.3683463138234; 17.4181783927569; 17.4679369096204; 17.7156358640698; 18.2056751785154; 18.68879035749; 19.1652344664982; 19.6352478927873; 20.099059103658; 20.5568853601578; 21.0089333871663; 21.4554000014051; 21.8964726992323; 22.3323302062775; 22.7631429910631; 23.1890737447833; 23.6102778293792; 24.0269036959922; 24.4390932757886; 24.8469823450548; 25.2507008663546; 25.6503733074314; 26.0461189394339; 26.4380521159325; 26.8262825340948; 27.2109154792923; 27.5920520543128; 27.969789394274; 28.3442208682439; 28.7154362685068; 29.0835219883356; 29.4485611890712; 29.8106339572472; 30.1698174524429; 30.5261860464955; 30.8798114546565; 31.2307628592324; 31.5791070262086] s*μPa.
Dry air thermal conductivity vector - Вектор значений теплопроводности для поиска в таблицеВектор значений теплопроводности сухого воздуха, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры.
Значение по умолчанию [19.8808489374933; 20.4162454629695; 21.2248743590758; 22.0232452890903; 22.8117314495857; 23.5906913619588; 23.9767075412237; 24.053639990175; 24.1304826682191; 24.2072359051629; 24.2839000294007; 24.3604753679152; 24.4369622462801; 24.5133609886625; 24.5896719178249; 24.6658953551279; 24.7420316205333; 25.1214164701832; 25.8738283029331; 26.6180150229276; 27.3542674377332; 28.0828634735341; 28.8040686837224; 29.5181367785657; 30.2253101618423; 30.9258204644224; 31.6198890677835; 32.3077276126633; 32.9895384896798; 33.6655153099498; 34.33584335461; 35.0007000027879; 35.6602551380254; 36.3146715334901; 36.9641052165342; 37.6087058133173; 38.248616874307; 38.8839761815308; 39.5149160384798; 40.1415635435708; 40.7640408480637; 41.3824653993118; 41.9969501701893; 42.6076038755117; 43.2145311762238; 43.8178328720941; 44.4176060836121; 45.013944423749; 45.6069381602018; 46.1966743687041; 46.783237077953; 47.3667074066625] mW/m/K.
Minimum valid pressure - Наименьшее допустимое давление1 kPa (по умолчанию)Наименьшее давление допускается в сети сырого воздуха. Симуляция приводит к ошибке, когда давление находится вне области значений.
Maximum valid pressure - Максимально допустимое давлениеinf MPa (по умолчанию)Наибольшее давление допускается в сети сырого воздуха. Симуляция приводит к ошибке, когда давление находится вне области значений.
Minimum valid temperature - Самая низкая температура допускается-56.55 degC (по умолчанию)Самая низкая температура допускается в сырой воздушной сети. Симуляция вызывает ошибку, когда температура находится вне области значений.
Maximum valid temperature - Максимально допустимая температура350 degC (по умолчанию)Самая высокая температура допускается в сырой воздушной сети. Симуляция вызывает ошибку, когда температура находится вне области значений.
Atmospheric pressure - Абсолютное давление окружения0.101325 MPa (по умолчанию)Абсолютное давление окружения.
Atmospheric temperature - Абсолютная температура окружение20 degC (по умолчанию)Абсолютная температура окружение.
Water vapor specific gas constant - Универсальная газовая константа, разделенная на молярную массу водяного пара461.523 J/kg/K (по умолчанию)Универсальная газовая константа, разделенная на молярную массу водяного пара.
Water vapor saturation pressure vector - Вектор значений насыщения паров для поиска в таблицеВектор значений насыщения пара для воды как функции от температуры, для использования в одномерном поиске таблицы. Сырой воздух становится насыщенным, когда парциальное давление водяного пара равно давлению насыщения водяного пара. Поэтому может происходить конденсация. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [1.71168953425982e-06; 3.93770601979424e-06; 1.28411717710344e-05; 3.80051394873809e-05; .00010323902900209; .000259873810798063; .000401741022116384; .000437454836117844; .000476040820618202; .000517704666185737; .000562664883741207; .000611212677444345; .000657088049117899; .000705987905898279; .000758082381149132; .000813549384183233; .000872574861129522; .00122818386934022; .0023392147667769; .00424668834054807; .00738442748706953; .0123512704340234; .0199458019246787; .0312006356960619; .0474147199263783; .0701823607447713; .10141797792131; .143375967241115; .198665399739302; .270259606559999; .361500961984849; .476101381081492; .618139196722055; .792053183687694; 1.0026345688121; 1.25501792086105; 1.55467186826983; 1.90739066433297; 2.31928772772542; 2.79679245576864; 3.34665187151016; 3.97593907083533; 4.69207105435535; 5.5028394740883; 6.41645928168037; 7.4416425436169; 8.58770832955728; 9.86474556030261; 11.2838558865497; 12.8575218898034; 14.6001810568052; 16.5291642526045] MPa.
Water specific enthalpy of vaporization vector - Вектор специфической энтальпии значений испарения для поиска в таблицеВектор различия между специфической энтальпией насыщенного водяного пара и специфической энтальпией насыщенной жидкой воды в зависимости от температуры, используемый для одномерного просмотра таблицы. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [2836.88241275372; 2837.81392500514; 2838.63937175807; 2838.7309929628; 2838.06905313927; 2836.62597341095; 2835.60023952573; 2835.37006381376; 2835.13143158077; 2834.88429145066; 2834.62859062897; 2500.93420564316; 2498.55329907119; 2496.17495082036; 2493.79885912205; 2491.42474723191; 2489.05236104642; 2477.20875029194; 2453.54955988604; 2429.83856603313; 2406.00136954922; 2381.97406342174; 2357.69101156389; 2333.08088387814; 2308.06565480412; 2282.56034405021; 2256.47287422313; 2229.70428017508; 2202.14968030993; 2173.69998896199; 2144.24368406447; 2113.66758247452; 2081.85585110571; 2048.68725710494; 2014.03141249899; 1977.7449923284; 1939.66849592886; 1899.62342931686; 1857.40930169838; 1812.79975416601; 1765.53721731251; 1715.32525772152; 1661.81700477787; 1604.59703745016; 1543.1534616334; 1476.83692476464; 1404.80240352424; 1325.92091736114; 1238.61667822208; 1140.5102987018; 1027.62017777647; 892.733785613825] kJ/kg.
Water vapor specific enthalpy vector - Вектор конкретных значений энтальпии для поиска в таблицеВектор конкретных значений энтальпии водяного пара, который будет использоваться для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [2396.55944251649; 2408.68643343608; 2427.1988031141; 2445.702165897; 2464.18429108356; 2482.62529466839; 2491.82135326629; 2493.6580151792; 2495.49372578218; 2497.32843835745; 2499.16210446923; 2500.99462758899; 2502.83092214066; 2504.6665223621; 2506.50140563013; 2508.335548891; 2510.16892865793; 2519.32352241995; 2537.56068088674; 2555.67742615292; 2573.6403223998; 2591.4109179101; 2608.9455037701; 2626.19492016262; 2643.10444358428; 2659.61377634497; 2675.58278696023; 2696.1846256545; 2716.49989553741; 2736.6235210957; 2756.61216047011; 2776.50561773853; 2796.33378922508; 2816.11979583049; 2835.88181423877; 2855.63430574511; 2875.38889327595; 2895.15500577172; 2914.94035964689; 2934.75132290228; 2954.59319330244; 2974.47041285505; 2994.38673458964; 3014.34535328009; 3034.34900867103; 3054.40006755764; 3074.50058946898; 3094.65237953784; 3114.85703128106; 3135.11596137801; 3155.43043805905; 3175.80160435813] kJ/kg.
Water vapor dynamic viscosity vector - Вектор значений динамической вязкости для поиска в таблицеВектор значений динамической вязкости водяного пара, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [6.81365662228272; 7.04953750742707; 7.40970098298307; 7.76991278093907; 8.13017290129507; 8.49048134405107; 8.67065368632907; 8.70668960445667; 8.74272600580827; 8.77876289038387; 8.81480025818347; 8.85083810920707; 8.88687644345467; 8.92291526092627; 8.95895456162187; 8.99499434554147; 9.03103461268507; 9.21124319676307; 9.57169660671907; 9.93219833907507; 10.2927483938311; 10.6533467709871; 11.0139934705431; 11.3746884924991; 11.7354318368551; 12.0962235036111; 12.4570634927671; 12.8179518043231; 13.1788884382791; 13.5398733946351; 13.9009066733911; 14.2619882745471; 14.6231181981031; 14.9842964440591; 15.3455230124151; 15.7067979031711; 16.0681211163271; 16.4294926518831; 16.7909125098391; 17.1523806901951; 17.5138971929511; 17.8754620181071; 18.2370751656631; 18.5987366356191; 18.9604464279751; 19.3222045427311; 19.6840109798871; 20.0458657394431; 20.4077688213991; 20.7697202257551; 21.1317199525111; 21.4937680016671] s*μPa.
Water vapor thermal conductivity vector - Вектор значений теплопроводности для поиска в таблицеВектор значений теплопроводности водяного пара, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [11.46288215976; 11.941997488935; 12.676358586935; 13.414208884935; 14.155548382935; 14.900377080935; 15.274099879935; 15.348949115735; 15.423833243535; 15.498752263335; 15.573706175135; 15.648694978935; 15.723718674735; 15.798777262535; 15.873870742335; 15.948999114135; 16.024162377935; 16.400502076935; 17.155798374935; 17.914583872935; 18.676858570935; 19.442622468935; 20.211875566935; 20.984617864935; 21.760849362935; 22.540570060935; 23.323779958935; 24.110479056935; 24.900667354935; 25.694344852935; 26.491511550935; 27.292167448935; 28.096312546935; 28.903946844935; 29.715070342935; 30.529683040935; 31.347784938935; 32.169376036935; 32.994456334935; 33.823025832935; 34.655084530935; 35.490632428935; 36.329669526935; 37.172195824935; 38.018211322935; 38.867716020935; 39.720709918935; 40.577193016935; 41.437165314935; 42.300626812935; 43.167577510935; 44.038017408935] mW/m/K.
Water vapor diffusivity in air - Коэффициент сглаживания для обращений потока25 mm^2/s (по умолчанию)Коэффициент диффузионного потока водяного пара во влажной воздушной смеси из-за различия в концентрации водяного пара. Во время обращения потока смеси, водяной пар массового расхода жидкости в портах, плавно переходит между верхним и нижним значением в зависимости от диффузионности.
Trace gas model - Выберите, как смоделировать трассировку газа в воздушной смесиNone (по умолчанию) | Track mass fraction only | Track mass fraction and gas propertiesВыберите, как блок моделирует количество следящего газа в воздушной смеси:
None - Следового газа нет. Смесь сырого воздуха состоит только из сухого воздуха и водяного пара. Любые ненулевые значения уровня следового газа в параметрах и переменных целях блоков, соединенных с контуром, игнорируются. Все связи с исходными блоками трассировки газа в модели также игнорируются. Поэтому вам не нужно изменять модель на основе выбора моделирования следовых газов.
Track mass fraction only - Уровень следового газа может быть ненулевым и изменяться во время симуляции. Однако количество следового газа принято достаточно маленьким, чтобы оказать незначительное влияние на свойства жидкости сырой воздушной смеси.
Track mass fraction and gas properties - Уровень следового газа может быть ненулевым и изменяться во время симуляции. Свойства жидкости смеси сырого воздуха зависят от количества следящего газа в смеси.
Для получения дополнительной информации о влиянии этих опций на блок и системные уравнения, см. «Параметры моделирования трассировки газа».
Trace gas specific gas constant - Универсальная газовая константа, разделенная на молярную массу следового газа188.923 J/kg/K (по умолчанию)Универсальная газовая константа, разделенная на молярную массу следового газа.
Активируется, когда для параметра Trace gas model задано значение Track mass fraction only или Track mass fraction and gas properties.
Trace gas specific enthalpy vector - Вектор конкретных значений энтальпии для поиска в таблицеВектор конкретных значений энтальпии микрогаза, который будет использоваться для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [439.555216260064; 444.670268200251; 452.538618847003; 460.487124258496; 468.522588768941; 476.649415958793; 480.74798538725; 481.57054318762; 482.394052398751; 483.218514288831; 484.043930029015; 484.870300696555; 485.697627277859; 486.525910671489; 487.355151691079; 488.185351068185; 489.016509455051; 493.186704139431; 501.599194953048; 510.107689961685; 518.711611080182; 527.410026793075; 536.201764778798; 545.085474203452; 554.059675505208; 563.122805485367; 572.27325096919; 581.509373027928; 590.829525105886; 600.232066705818; 609.715373581392; 619.277845178105; 628.917909922924; 638.634028838794; 648.424697859328; 658.288449140109; 668.223851601449; 678.229510889093; 688.304068901113; 698.44620299875; 708.654624994591; 718.928079991818; 729.265345132425; 739.665228299475; 750.126566808087; 760.648226111439; 771.229098541268; 781.868102096908; 792.564179292476; 803.316296068366; 814.123440770426; 824.984623198037] kJ/kg.
Активируется, когда для параметра Trace gas model задано значение Track mass fraction and gas properties.
Trace gas dynamic viscosity vector - Вектор значений динамической вязкости для поиска в таблицеВектор значений динамической вязкости следового газа, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [10.8921054191698; 11.2215357085649; 11.7233300740382; 12.2234238147811; 12.7215124453467; 13.2173328890673; 13.4643203184773; 13.5136406274989; 13.562934752385; 13.6122025024997; 13.6614436900741; 13.7106581301692; 13.7598456406398; 13.8090060420983; 13.8581391578796; 13.9072448140062; 13.9563228391538; 14.2012926853717; 14.6890687376044; 15.1738428124161; 15.6554929043332; 16.1339159800463; 16.6090257998657; 17.0807510097148; 17.5490334645512; 18.0138267508952; 18.4750948814453; 18.9328111390399; 19.3869570507278; 19.8375214755778; 20.2844997922255; 20.7278931741254; 21.1677079421287; 21.6039549853963; 22.036649242835; 22.4658092382469; 22.8914566632375; 23.3136160026627; 23.7323141980278; 24.1475803447965; 24.5594454200432; 24.9679420372927; 25.3731042257492; 25.774967231431; 26.1735673380029; 26.5689417053362; 26.9611282240413; 27.350165384404; 27.73609215832; 28.118947892972; 28.4987722151178; 28.8756049449796] s*μPa.
Активируется, когда для параметра Trace gas model задано значение Track mass fraction and gas properties.
Trace gas thermal conductivity vector - Вектор значений теплопроводности для поиска в таблицеВектор значений теплопроводности микрогаза, используемый для одномерного поиска таблицы на основе соответствующего значения температуры. Размер вектора должен совпадать с размером вектора температуры. Сухой воздух, водяной пар и прослеживаемые газовые свойства имеют один и тот же вектор температуры.
Значение по умолчанию [10.489430678843; 10.9507672150864; 11.666197960308; 12.392559739764; 13.1299519771612; 13.8778409888416; 14.2554325416312; 14.3312274189707; 14.4071122346908; 14.4830860227061; 14.5591478179508; 14.6352966574703; 14.7115315815553; 14.787851634907; 14.8642558678259; 14.9407433374142; 15.0173131087819; 15.401364480906; 16.1751373988038; 16.9558134611595; 17.7432208682398; 18.5366976599676; 19.3360988502003; 20.1412225692689; 20.9517507672929; 21.7672310558863; 22.5871115634685; 23.4107980865695; 24.2377021890869; 25.0672663781241; 25.8989689893876; 26.732318357514; 27.5668446164644; 28.4020933015927; 29.2376215872816; 30.0729965057542; 30.9077942826816; 31.7416001931033; 32.5740086297993; 33.4046232539953; 34.2330571812868; 35.0589331874899; 35.8818839295189; 36.701552179391; 37.5175910702657; 38.3296643536716; 39.1374466671854; 39.9406238119064; 40.7388930391313; 41.5319633456945; 42.3195557774861; 43.1014037407076] mW/m/K.
Активируется, когда для параметра Trace gas model задано значение Track mass fraction and gas properties.
Trace gas diffusivity in air - Коэффициент сглаживания для обращений потока16 mm^2/s (по умолчанию)Коэффициент диффузионного потока следового газа во влажной воздушной смеси из-за различия в концентрации следового газа. Во время обращения потока смеси, следовой газ, массовый расход жидкости в портах, плавно переходит между верхним и нижним значением в зависимости от диффузии.
Активируется, когда для параметра Trace gas model задано значение Track mass fraction only или Track mass fraction and gas properties.
