PS Subtract

Вычислите простое вычитание двух входных физических сигналов

развернуть все на странице
  • Библиотека:

  • Simscape/Библиотека фундаментов/Физические сигналы/Функции

  • PS Subtract block

Описание

Блок PS Subtract вычитает один вход физического сигнала из другого и выводит различие:

O=I1−I2

где

<reservedrangesplaceholder0> 1Физический сигнал на первом входе (отмечен знаком плюс)
<reservedrangesplaceholder0> 2Физический сигнал во втором входном порте (отмечен знаком минус)
OФизический сигнал в выход порте

Физические сигналы в двух входных портах должны иметь соответствующие модули. Модуль в выходном порту определяется правилами распространения модулей. Для получения дополнительной информации см. Раздел «Распространение модуля физического сигнала»

Порты

Вход

расширить все

Первый входной физический сигнал. В значке блока этот порт отмечен знаком плюс (+).

Имя порта не отображается в значке блока, но это имя можно увидеть в базовом исходном файле (доступно при нажатии Source code ссылки в диалоговом окне блока).

Второй входной физический сигнал, подлежащий вычитанию из первого. В значке блока этот порт отмечен знаком минус (-).

Имя порта не отображается в значке блока, но это имя можно увидеть в базовом исходном файле (доступно при нажатии Source code ссылки в диалоговом окне блока).

Выход

расширить все

Выходной физический сигнал.

Имя порта не отображается в значке блока, но это имя можно увидеть в базовом исходном файле (доступно при нажатии Source code ссылки в диалоговом окне блока).

Примеры моделей

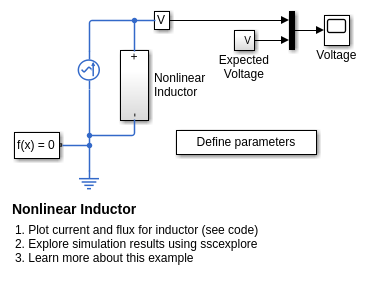

Nonlinear Inductor

Нелинейный индуктор

Реализация нелинейной индуктивности, где индуктивность зависит от тока. Для наилучшей вычислительной эффективности базовое поведение определяется терминами зависящего от тока потока. В порядок дифференцирования потока для получения напряжения включена задержка намагничивания. Результаты симуляции относительно нечувствительны к этой задержке при условии, что она, по меньшей мере, на порядок величина быстрее, чем самая быстрая интересующая частота. Параметры для источника и задержки заданы в рабочей области MATLAB ®, чтобы ожидаемое напряжение можно было вычислить аналитически.

Solenoid

Соленоид

Соленоид с возвратом пружины. Соленоид моделируется как индуктивность, значение L которой зависит от положения плунжера x. Коэффициент противо-ЭДС для изменяющейся во времени индуктивности определяется:

Вопросы совместимости

расширить все

Поведение изменено в R2019a

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

.

См. также

| | | |

Темы

Введенный в R2007a
