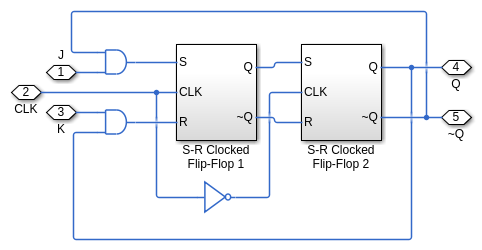

Моделируйте J-K триггер из Simscape™ Electrical™ логических компонентов. Когда два переключателя находятся в положениях по умолчанию, оба входа в триггер устанавливаются высокими, поэтому его выходное состояние переключается каждый раз, когда синхроимпульс становится низким. Начальные условия передаются в соответствующие элементы NAND через команды инициализации маски блока.

Как смоделировать цифровой потенциометр, такой как используется для управления усилителями звука от цифровой схемы или управляемой микропроцессором системы. Модель также показывает, как можно создать свои собственные пользовательские блоки в порядок для расширения библиотеки Simscape™ Electrical™.

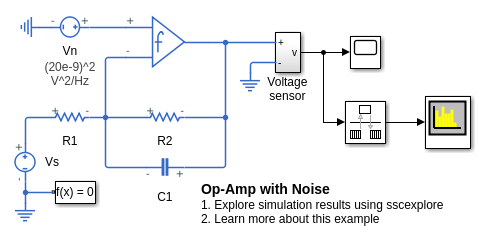

Как шум может быть включен в электрическую симуляцию. Схема моделирует усилитель с усилением 100 и высокочастотного крена выключенной частотой 10MHz. Операционный усилитель добавляет шум, и принято, что таблица данных задает эквивалентную плотность шума напряжения 20nV/Hz ^ 0,5. Это реализовано с использованием источника шумового напряжения Vn. Опционально, тепловой шум, генерируемый резисторами R1 и R2 также могут быть включены, выбирая 'Enabled' для шумового режима блоков. Однако выполнение этой модели с различными комбинациями источников шума показывает, что основным источником шума является эквивалентное напряжение шума.

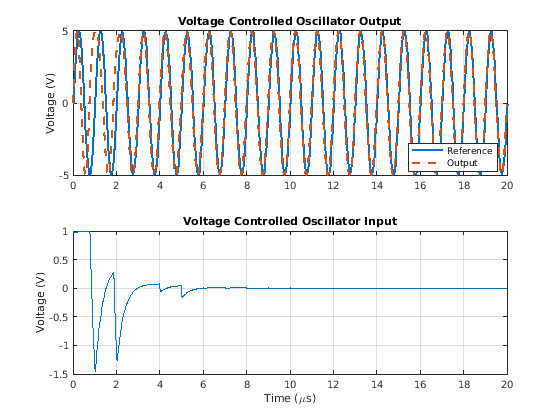

Как смоделировать цикл фазовой автоподстройки. Зарядный насос и фильтр моделируются с помощью дискретных аналоговых компонентов, в то время как генератор представлен как поведенческий компонент с использованием блока Simscape™ Electrical™ Voltage-Controlled Oscillator. Триггеры D-типа в фазовом детекторе представлены в упрощенной форме с помощью блоков Simulink ®, чтобы определить поведение, и электрические компоненты используются только на интерфейсе. Ненулевые начальные условия применяются к C1 и C2 в порядок, чтобы запустить VCO вне фазы и проверить способность отслеживать.

Как использовать блоки Controlled PWM Voltage и H-Bridge для управления двигателем. Блок DC Motor использует параметры таблицы данных производителя, которые определяют двигатель как 10W механической степени с 2500 об/мин и скоростью отсутствия нагрузки с 4000 об/мин при запуске от 12V источника постоянного тока. Следовательно, если ссылка напряжения ШИМ установлена на его максимальное значение + 5 В, то двигатель должен вращаться со скоростью 4000 об/мин. Если он установлен на + 2.5В, то он должен работать примерно с 2000 об/мин. Параметр модели устанавливается в Усредненное для блоков Controlled PWM Voltage и H-Bridge, что приводит к быстрой симуляции. Чтобы подтвердить среднее поведение, измените параметр Simulation mode на PWM в обоих блоках.

Моделируйте активный lowpass второго порядка. Фильтр характеризуется передаточной функцией H (s) = 1/( s/w1) ^ 2 + (1/Q) * (s/w1) + 1), где w1 = 2 * pi * f1, f1 - частота отключения, а Q - коэффициент качества. Дважды кликните на блок Set Design Parameters, чтобы задать параметры f1 и Q. Маска блока вызывает функцию, которая устанавливает значения параметров в рабочем пространстве модели.

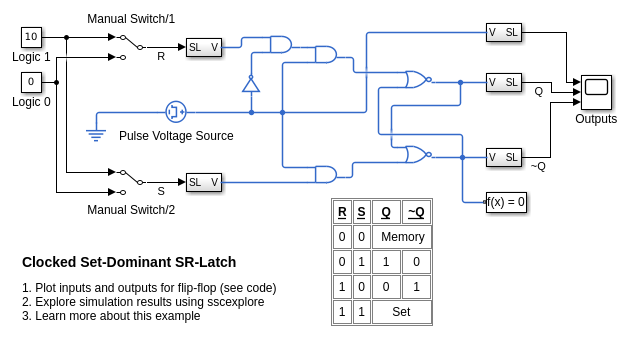

Моделируйте Set-доминирующую SR-защелку из Simscape™ Electrical™ логических компонентов. Начальные условия передаются в соответствующие элементы И через команды инициализации коммутаторов.

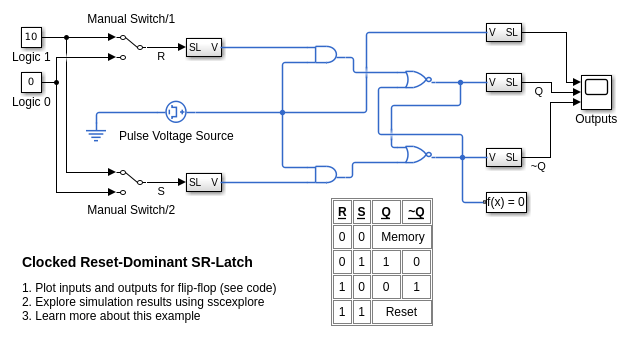

Моделируйте преобладающий сброс SR-защелки из Simscape™ Electrical™ логических компонентов. Начальные условия передаются в соответствующие элементы И через команды инициализации коммутаторов.
