Gate Driver
Поведенческая модель интегральной схемы драйвера затвора
- Библиотека:
Simscape/Электрический/Полупроводники и конвертеры
Описание
Блок Gate Driver обеспечивает абстрагированное представление интегральной схемы драйвера затвора. Блок моделирует входной гистерезис, задержку распространения и динамику включения/выключения. Если не моделировать схему драйвера затвора явно, всегда используйте этот блок или Half-Bridge Driver блок, чтобы задать напряжение источника затвора на блоке MOSFET или напряжении эмиттера затвора на блоке IGBT. Не соединяйте управляемый источник напряжения непосредственно с полупроводниковым затвором, потому что это опускает выходное сопротивление драйвера затвора, которое определяет динамику переключений.
Блок Gate Driver имеет два варианта моделирования, доступных путем щелчка правой кнопкой мыши по блоку в вашей блок-схеме и затем выбора соответствующей опции из контекстного меню, в разделе Simscape > Block choices:
PS input - Выходным состоянием драйвера управляет вход физического сигнала u. Используйте этот вариант, если Simulink определяет весь ваш контроллер, включая генерацию сигналов PWM® блоки. Этот вариант моделирования является вариантом по умолчанию.
Electrical input ports - Выходное состояние драйвера управляется двумя электрическими входными соединениями, PWM и REF. Используйте этот вариант, если ваша модель имеет аналоговые компоненты в восходящем направлении, такие как источник Controlled PWM Voltage.

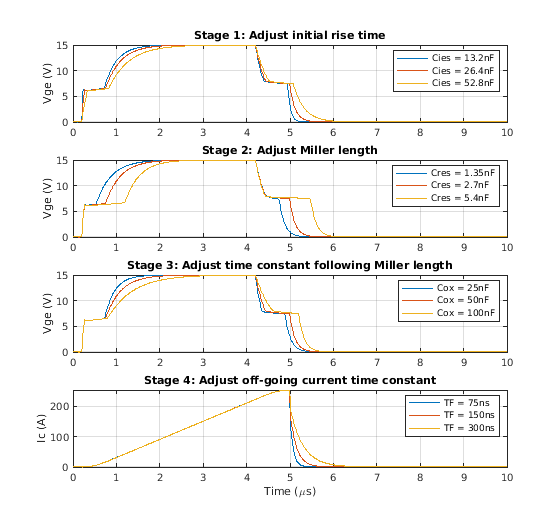

Когда вход поднимается выше входного уровня логики 1, переход выходного состояния от off к on инициируется после задержки, равной задержке распространения включения. Требуемое выходное напряжение через G и S порты переходит в значении от выходного напряжения вне состояния к выходному напряжению в состоянии включения, но фактическое выходное напряжение устанавливается постоянной времени RC, сопоставленной с On-state gate drive resistance значением и общей емкостью нагрузки. Точно так же, когда вход падает ниже логического 0 входного значения, переход выходного состояния от включения к выключению инициируется после задержки, равной задержке распространения отключения, и с динамикой, заданной теперь Off-state gate drive resistance значением.
Ошибки
Можно вставить отказ в выход драйвера затвора в заданное время симуляции, чтобы подключить полупроводниковое устройство либо постоянно, либо постоянно. Используйте эту функцию, чтобы представлять отказавшее полупроводниковое устройство как неисправное при разомкнутой схеме или при нормальных условиях включения.
Порты
Вход
Сохранение
Параметры
Расширенные возможности
См. также
Controlled PWM Voltage | Half-Bridge Driver | N-Channel IGBT | N-Channel MOSFET | P-Channel MOSFET
