SFFM Voltage Source

Источник напряжения с одной частотной модуляцией

Библиотека:
Simscape/Электрический/Дополнительные компоненты/Источники SPICE

Описание

Блок SFFM Voltage Source представляет источник переменного напряжения с частотной модуляцией, выходное значение напряжения которого не зависит от тока через источник. Следующее уравнение описывает выходное напряжение как функцию времени:

$V_{o u t} = V O + V A * \sin ((2 π * F C * T i m e) + M I * \sin (2 π * F S * T i m e))$

где:

V0 - Voltage offset, VO значение параметров.
VA - Voltage amplitude, VA значение параметров.
FC - Carrier frequency, FC значение параметров.
MI - Modulation index, MI значение параметров.
FS - Signal frequency, FS значение параметров.

Порты

Сохранение

расширить все

`+` - Положительное напряжение
электрический

Электрический порт сопоставлен с положительным напряжением источника напряжения SFFM

`-` - Отрицательное напряжение
электрический

Электрический порт сопоставлен с отрицательным напряжением источника напряжения SFFM

Параметры

расширить все

`Voltage offset, VO` - Смещение напряжения
`0` `V` (по умолчанию)

Величина независимой от времени части выхода напряжения.

`Voltage amplitude, VA` - Амплитуда напряжения
`0` `V` (по умолчанию)

Величина синусоидальной части выходного напряжения.

`Carrier frequency, FC` - Несущая частота
`0` `Hz` (по умолчанию) | неотрицательной скаляром

Частота несущей волны. Значение должно быть больше или равно 0.

`Modulation index, MI` - Индекс модуляции
`0` (по умолчанию) | неотрицательной скаляром

Величина, на которую модулируемый сигнал изменяется вокруг своего немодулированного уровня. Значение должно быть больше или равно 0.

`Signal frequency, FS` - Частота сигнала
`0` `Hz` (по умолчанию) | неотрицательной скаляром

Частота модулированного сигнала. Значение должно быть больше или равно 0.

Примеры моделей

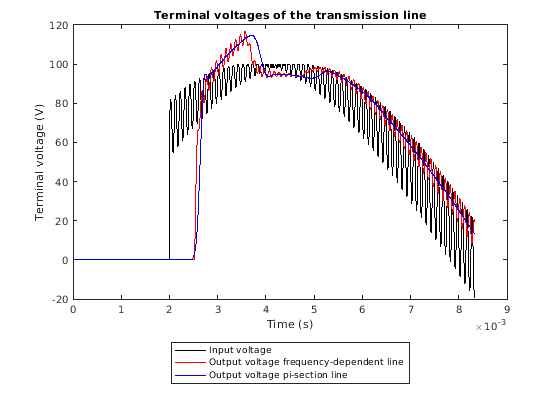

Частотно-зависимая линия электропередачи

Пользовательская частотно-зависимая модель линии электропередачи. Функция допуска и распространения характеристик сначала получают из частотно-зависимого сопротивления, реактивного сопротивления и восприимчивости. Производные значения подгоняются с помощью RF Toolbox™. Универсальная модель линии (ULM) [1] затем реализована в Simscape™ исходя из установленных параметров. Результаты из частотно-зависимой модели линии электропередачи и классической модели линии электропередач pi-сечения сравниваются.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Блоки Simscape

DC Voltage Source | Environment Parameters | Exponential Voltage Source | Piecewise Linear Voltage Source | Pulse Voltage Source | SFFM Current Source | SFFM Voltage Source | Sinusoidal Voltage Source
