beamdwellfactor

Зависящие от диапазона потери для быстро сканирующего луча

Свернуть все на странице

Синтаксис

fbd = beamdwellfactor(r,hpbw,scanrate)

Описание

пример

fbd = beamdwellfactor(r,hpbw,scanrate) вычисляет зависимый от диапазона коэффициент плотности луча fbd для антенны в заданной области r, полутоновая ширина луча hpbw, и скорость скана scanrate. beamdwellfactor функция принимает, что антенны передатчика и приемника имеют равную ширину луча и идеальный шаблон Гауссовой антенны без боковых лепестков.

Примеры

свернуть все

Открыть Live Script

Вычислите коэффициент плотности луча для радара наблюдения на 100 линейно разнесенных области значений в интервале [0,100000] метров. Задайте ширину луча следующим 1 степень и скорость скана как 120 степеней в секунду.

r = linspace(0,100000);
hpbw = 1;
scanrate = 120;
fbd = beamdwellfactor(r,hpbw,scanrate);

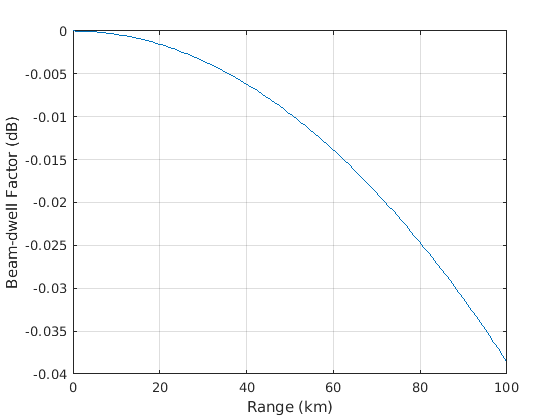

Постройте график коэффициента диафрагмы как функции области значений. Перед графическим изображением преобразуйте область значений от метров до километров.

plot(r*0.001,fbd)
grid on
xlabel('Range (km)')
ylabel('Beam-dwell Factor (dB)')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Область значений в метрах, заданный как скаляр или вектор.

Типы данных: double

Полутоновая лучевая ширина антенны в степенях, заданная в виде скаляра или вектора. Если hpbw является вектором, тогда scanrate должен быть скаляром или вектором того же размера.

Типы данных: double

Скорость скана антенны в степенях в секунду. Если scanrate является вектором, тогда hpbw должен быть скаляром или вектором того же размера.

Типы данных: double

Выходные аргументы

свернуть все

Зависящий от диапазона коэффициент диафрагмы в дБ, возвращаемый как матрица j на k, такой что j является размером r и k - размер hpbw или scanrate, в зависимости от того, какая из них больше.

Строки fbd соответствуют областям значений в r. Столбцы зависят от размеров hpbw и scanrate.

  • Если hpbw является вектором и scanrate является скаляром, тогда столбцы fbd соответствуют полустепеням в hpbw.

  • Если hpbw является скаляром и scanrate является вектором, затем столбцами fbd соответствуют скоростям скана в scanrate.

  • Если hpbw и scanrate являются обоими векторами, затем столбцами fbd соответствуют обеим полустепеням в hpbw и скорости скана в scanrate.

Типы данных: double

Подробнее о

свернуть все

Коэффициент падения луча

Этот beam-dwell factor учитывает расхождение между осями луча передатчика и приемника, когда система сканирования имеет высокую скорость скана и дальние цели.

Уравнение для коэффициента падения луча, Fbd, является

Fbd=L∫−ππf2(θ)f2(θ−δ)dθ

где члены в уравнении:

  • L - Нормализующий коэффициент, который приводит Fbd к единице для ẟ = 0

  • ẟ = td / t0 - дробная ширина луча, сканированная во время задержки, где:

    • td = 2 R/ c - Задержка времени для цели, где R - область значений и c - скорость распространения волны

    • t0 = θ3/ ωs - время, которое система принимает, чтобы постоянно сканировать через одну ширину луча, где θ3 является половинной шириной луча и ωs является частотой скана

  • f(θ) - Диаграмма шаблона антенны

beamdwellfactor функция принимает идеальный Гауссов антенный шаблон без боковых лепестков. Уравнение для идеального Гауссова антенного шаблона без боковых лепестков, f(θ), является:

f(θ)=exp[−2(ln2)θ2θ32]

Ссылки

[1] Бартон, Дэвид Нокс. «Коэффициент пучка-Dwell Fbd». В основных уравнениях радиолокации для современного радара, 362. Artech House Radar Series. Бостон, Mass: Artech House, 2013.

[2] Бартон, Дэвид Нокс. «Диаграммы шаблонов антенны». В основных уравнениях радиолокации для современного радара, 147. Artech House Radar Series. Бостон, Mass: Artech House, 2013.
