Вычислите продукт апертуры мощности для поискового радара, который необходим для обнаружения цели RCS на 1 квадратный метр в области значений 111 километров. Предположим, что антенна вращается со скоростью 12.5 RPM, отношение сигнал/шум, необходимое для обнаружения 13 децибелы, температура шума системы 487 Кельвин, и общая потеря системы 20 децибелы.

range = 111e3;
tsearch = 60 / 12.5;
snr = 13;
ts = 487;
loss = 20;

Радар проходит поисковый объем с азимутами в области значений [ -180,180 ] степеней и повышениями в области значений [ 0,45 ] степеней. Найдите твердый угловой объем поиска в стерадианах при помощи solidangle функция.

az = [-180;180];
el = [0;45];
omega = solidangle(az,el);

Вычислите продукт диафрагмы мощности. По умолчанию целевой RCS составляет 1 квадратный метр.

snr = radareqsearchpap(range,snr,omega,tsearch,'Ts',ts,'Loss',loss)

snr = 2.3689e+04

Постройте график продукта апертуры мощности как функции необходимого ОСШ для поисковой радиолокационной системы, расположенной в области значений 100 километров. Включите потери пути из-за поглощения в вычисление продукта с апертурой мощности.

Укажите необходимый ОСШ как значения в области значений [-5,25] децибелов. Предположим, что объем поиска 1.5 steradians и время поиска 12 секунд.

range = 100e3;
snr = -5:25;
omega = 1.5;
tsearch = 12;

Найдите потери пути из-за атмосферного газового поглощения при помощи gaspl функция. Задайте рабочую частоту радара следующим 10 ГГц, температура 15 степени Цельсия, давление сухого воздуха как 1013 hPa и плотность водяного пара, как 7.5 $\mathrm{g}/{\mathrm{m}}^3$.

freq = 10e9;
temp = 15;
pressure = 1013e2;
density = 7.5;
loss = gaspl(range,freq,temp,pressure,density);

Вычислите продукт с апертурой мощности. По умолчанию целевой RCS составляет 1 квадратный метр.

pap = radareqsearchpap(range,snr,omega,tsearch,'AtmosphericLoss',loss);

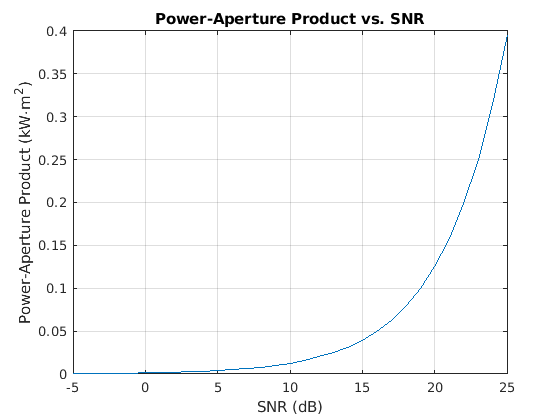

Постройте график продукта диафрагмы мощности как функции необходимого ОСШ. Перед графическим изображением преобразуйте продукт апертуры мощности из $\mathrm{W}\cdot {\mathrm{m}}^2$ кому $\mathrm{kW}\cdot {\mathrm{m}}^2$.

plot(snr,pap*0.001)
grid on
xlabel('SNR (dB)')
ylabel('Power-Aperture Product (kW\cdotm^2)')
title('Power-Aperture Product vs. SNR')
