Вычислите доступное отношение сигнал/шум (ОСШ) для поискового радара в целевой области значений 1000 километров с продуктом диафрагмы мощности $3\times {10}^6$ $\mathrm{W}\cdot {\mathrm{m}}^2$. Предположим, что время поиска 10 секунд, RCS цели –10 dBsm, температура шума системы 487 Кельвин, и общая потеря системы 6 децибелы.

range = 1000e3;
pap = 3e6;
tsearch = 10;
rcs = db2pow(-10);
ts = 487;
loss = 6;

Радар исследует область пространства с азимутами в области значений [ 0,30 ] степеней и повышения в области значений [ 0,45 ] степеней. Найдите твердый угловой объем поиска в стерадианах при помощи solidangle функция.

az = [0;30];
el = [0;45];
omega = solidangle(az,el);

Вычислите доступный ОСШ.

snr = radareqsearchsnr(range,pap,omega,tsearch,'RCS',rcs,'Ts',ts,'Loss',loss)

snr = 13.8182

Постройте график доступного отношения сигнал/шум (ОСШ) как функции области значений для поискового радара с продуктом апертуры мощности $2.5\times {10}^6$ $\mathrm{W}\cdot {\mathrm{m}}^2$. Включите потери пути из-за поглощения в вычисление ОСШ.

Задайте области значений как 1000 линейно распределенные значения в интервале [0,1000] километров. Предположим, что объем поиска 1.5 steradians и время поиска 12 секунд.

range = linspace(1,1000e3,1000);
pap = 2.5e6;
omega = 1.5;
tsearch = 12;

Найдите потери пути из-за атмосферного газового поглощения при помощи gaspl функция. Задайте рабочую частоту радара следующим 10 ГГц, температура 15 степени Цельсия, давление сухого воздуха как 1013 hPa и плотность водяного пара, как 7.5 $\mathrm{g}/{\mathrm{m}}^3$.

freq = 10e9;
temp = 15;
pressure = 1013e2;
density = 7.5;
loss = gaspl(range,freq,temp,pressure,density);

Вычислите доступный ОСШ. По умолчанию целевой RCS составляет 1 квадратный метр.

snr = radareqsearchsnr(range,pap,omega,tsearch,'AtmosphericLoss',loss);

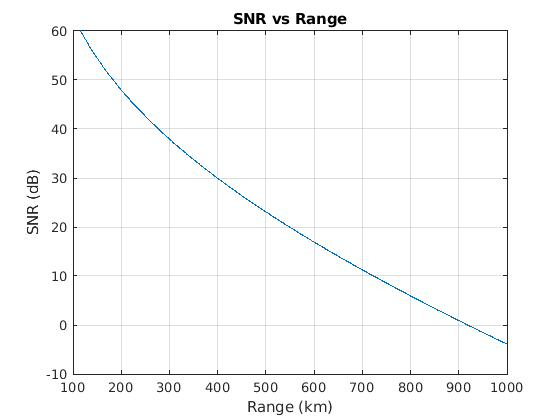

Постройте график ОСШ как функцию от области значений. Перед графическим изображением преобразуйте область значений от метров до километров.

plot(range*0.001,snr)
grid on
ylim([-10 60])
xlabel('Range (km)')
ylabel('SNR (dB)')
title('SNR vs Range')
