blackmanharris

Минимальное четырехмерное окно Блэкмана-Харриса

Синтаксис

w = blackmanharris(N)

w = blackmanharris(N,sflag)

Описание

w = blackmanharris(N) возвращает N-точка симметричное четырехмерное окно Блэкмана-Харриса.

w = blackmanharris(N,sflag) возвращает окно Блэкмана-Харриса с использованием метода квантования окон, заданного sflag.

Примеры

свернуть все

Окно Блэкмана-Харриса

Открыть Live Script

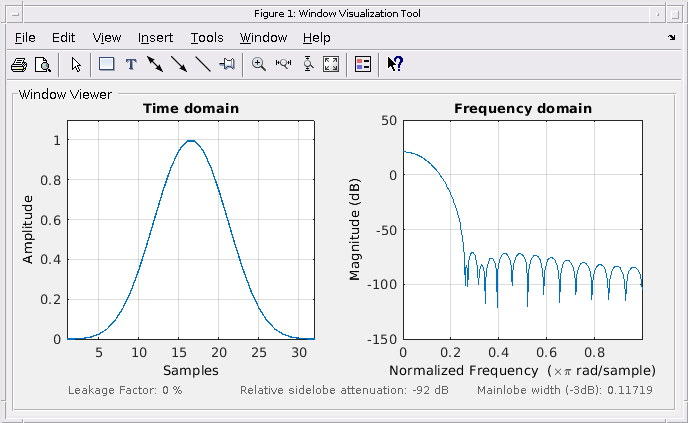

Создадим симметричное окно Блэкмана-Харриса с 32 точками. Отобразите результат с помощью wvtool.

N = 32;
wvtool(blackmanharris(N))

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

`N` - Длина окна
положительное целое число

Длина окна, заданная как положительное целое число.

Типы данных: single | double

`sflag` - Отбор проб в окне
`'symmetric'` (по умолчанию) | `'periodic'`

Метод оконной выборки, заданный как:

'symmetric' - Используйте эту опцию при использовании окон для создания фильтра.
'periodic' - Эта опция полезна для спектрального анализа, потому что она позволяет оконному сигналу иметь идеальное периодическое расширение, неявное в дискретном преобразовании Фурье. Когда 'periodic' задан, функция вычисляет окно длины L + 1 и возвращает первое L точки.

Выходные аргументы

свернуть все

`w` - окно Блэкмана-Харриса
Вектор-столбец

Окно Блэкмана-Харриса, вернулось как вектор-столбец.

Алгоритмы

Уравнение для симметричного четырёхзвенника окна Блэкмана-Харриса длины N

$w (n) = a_{0} - a_{1} \cos (\frac{2 π n}{N - 1}) + a_{2} \cos (\frac{4 π n}{N - 1}) - a_{3} \cos (\frac{6 π n}{N - 1}), 0 \leq n \leq N - 1$

Уравнение для периодического четырехсрочного окна Блэкмана-Харриса длины N

$w (n) = a_{0} - a_{1} \cos \frac{2 π n}{N} + a_{2} \cos \frac{4 π n}{N} - a_{3} \cos \frac{6 π n}{N}, 0 \leq n \leq N - 1$

Периодическое окно N -периодическое.

Коэффициент	Значение
_a0	0.35875
_a1	0.48829
_a2	0.14128
_a3	0.01168

Ссылки

[1] harris, fredric j. «Об использовании окон для гармонического анализа с дискретным преобразованием Фурье». Материалы IEEE^®. Том 66, январь 1978, с. 51-83.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

См. также

Приложения

Window Designer

Функции

barthannwin | bartlett | bohmanwin | nuttallwin | parzenwin | rectwin | triang | WVTool

Представлено до R2006a
