triang

Треугольное окно

Свернуть все на странице

Синтаксис

w = triang(L)

Описание

пример

w = triang(L) возвращает L-точное треугольное окно.

Примеры

свернуть все

Открыть Live Script

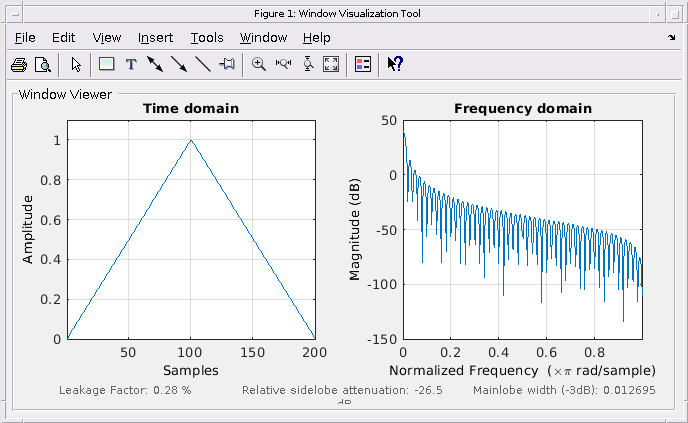

Создадим треугольное окно с 200 точками. Отобразите результат с помощью wvtool.

L = 200;
w = triang(L);
wvtool(w)

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна, заданная как положительное целое число.

Типы данных: single | double

Выходные аргументы

свернуть все

Треугольное окно, возвращенное как вектор-столбец.

Алгоритмы

Коэффициенты треугольного окна:

Для L нечетных:

w(n)={2nL+11≤n≤L+122−2nL+1L+12+1≤n≤L

Для L четных:

w(n)={(2n−1)L1≤n≤L22−(2n−1)LL2+1≤n≤L

Ссылки

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Обработка сигнала в дискретном времени. Верхняя Седл-Ривер, Нью-Джерси: Prentice Hall, 1999.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.
