hamming

Окно Хэмминга

Свернуть все на странице

Синтаксис

w = hamming(L)
w = hamming(L,sflag)

Описание

пример

w = hamming(L) возвращает L-точка симметричное окно Хэмминга.

пример

w = hamming(L,sflag) возвращает окно Хэмминга с помощью выборки окна, заданной sflag.

Примеры

свернуть все

Открыть Live Script

Создайте 64-точечное окно Хэмминга. Отобразите результат с помощью wvtool.

L = 64;
wvtool(hamming(L))

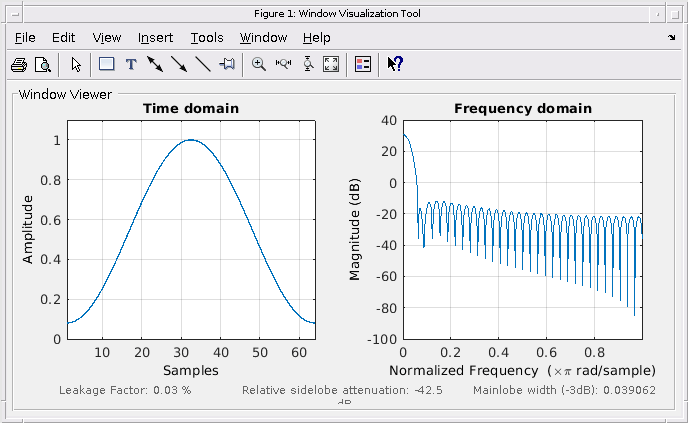

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains an object of type line. Axes 2 with title Frequency domain contains an object of type line.

Открыть Live Script

Проектируйте два окон Хэмминга:

  • Первое окно имеет N = 64 и симметрично.

  • Второе окно имеет N = 63 и является периодическим.

Отобразите два окна.

Hs = hamming(64,'symmetric');
Hp = hamming(63,'periodic');
wvt = wvtool(Hs,Hp);
legend(wvt.CurrentAxes,'Symmetric','Periodic')

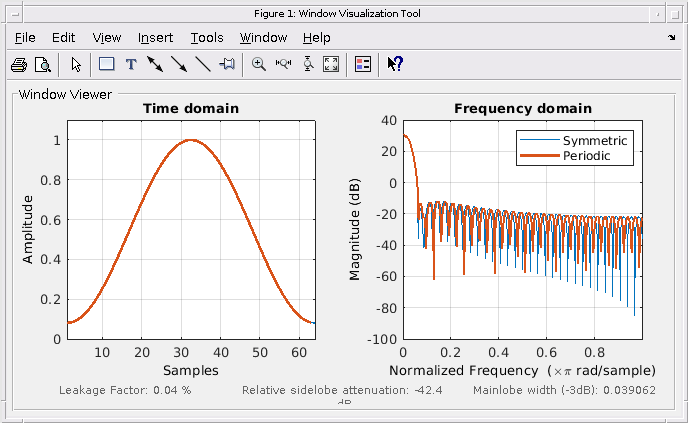

Figure Window Visualization Tool contains 2 axes and other objects of type uimenu, uitoolbar, uipanel. Axes 1 with title Time domain contains 2 objects of type line. Axes 2 with title Frequency domain contains 2 objects of type line. These objects represent Symmetric, Periodic.

Входные параметры

свернуть все

Длина окна, заданная как положительное целое число.

Типы данных: single | double

Метод оконной выборки, заданный как:

  • 'symmetric' - Используйте эту опцию при использовании окон для создания фильтра.

  • 'periodic' - Эта опция полезна для спектрального анализа, потому что она позволяет оконному сигналу иметь идеальное периодическое расширение, неявное в дискретном преобразовании Фурье. Когда 'periodic' задан, функция вычисляет окно длины L + 1 и возвращает первое L точки.

Выходные аргументы

свернуть все

Окно Хэмминга, вернулось как вектор-столбец.

Алгоритмы

Следующее уравнение генерирует коэффициенты окна Хэмминга:

w(n)=0.54−0.46cos(2πnN),0≤n≤N.

Длина окна L = N + 1.

Ссылки

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Обработка сигнала в дискретном времени. Верхняя Седл-Ривер, Нью-Джерси: Prentice Hall, 1999.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ MATLAB ®

.

См. также

Приложения

Функции

Представлено до R2006a
