Отобразите результаты симуляции на одном рисунке
sbioplot( графики каждой симуляции выполняются из sd)sd, а SimData объект или массив объектов на том же рисунке. График является временным графиком каждого состояния в sd. Рисунок также показывает иерархическое отображение всех запусков как различных узлов в дереве, и можно выбрать, какие запуски отображать.
sbioplot( строит графики результатов симуляции путем вызова указателя на функцию sd,fcnHandle,xArgs,yArgs,Name,Value)fcnHandle с входами sd, xArgs, и yArgsи использует дополнительные опции, заданные одним или несколькими аргументами пары "имя-значение". Для примера можно задать метки X и Y для графика. xArgs и yArgs должны быть массивами ячеек или строковыми векторами имен состояний для построения графика.
Постройте график данных о добыче от хищника из стохастически моделируемой модели лотки с помощью пользовательской функции (plotXY).
Загрузите модель. Установите тип решателя SSA, чтобы выполнить стохастические симуляции и установите время остановки равным 3.
sbioloadproject lotka; cs = getconfigset(m1); cs.SolverType = 'SSA'; cs.StopTime = 3; rng('default') % For reproducibility
Установите количество запусков и используйте sbioensemblerun для симуляции.
numRuns = 2; sd = sbioensemblerun(m1,numRuns);

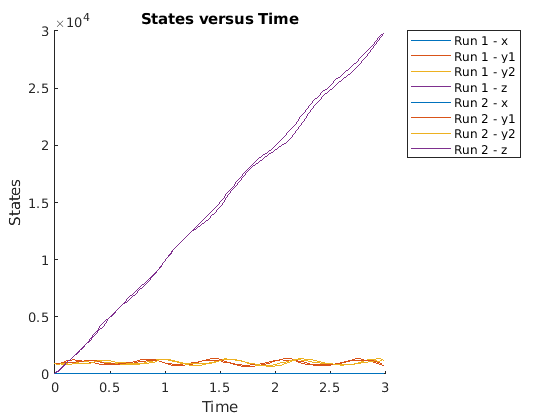

Постройте график данных моделирования. По умолчанию sbioplot показывает график времени каждого вида для каждого запуска.
sbioplot(sd);

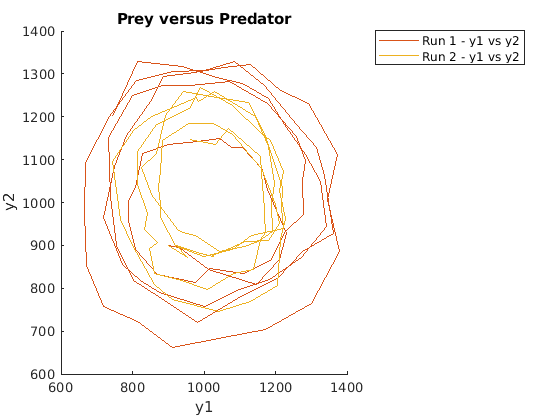

Постройте график выбранных состояний друг против друга; в этом случае постройте график популяции жертв от популяции хищников. Используйте функцию plotXY (показан в конце этого примера), чтобы построить график моделируемых данных y1 (добыча) по сравнению с данными y2 (хищник). Задайте функцию как указатель на функцию.
Если вы используете файл live скрипта для этого примера, plotXY функция уже включена в конец файла. В противном случае необходимо задать plotXY функцию в конце файла .m или .mlx или добавить его как файл по пути MATLAB.
sbioplot(sd,@plotXY,{'y1'},{'y2'},'xlabel','y1','ylabel','y2','title','Prey versus Predator');
Задайте функцию plotXY
sbioplot принимает указатель на функцию для функции с сигнатурой:
function [handles,names] = functionName(sd,xArgs,yArgs).
The plotXY графики функций двух выбранных состояний друг против друга. Первый входной sd - данные моделирования (SimBiology SimData объект или вектор объектов). В этом конкретном примере xArgs является массивом ячеек, содержащим имя вида, который будет нанесен на ось X, и yArgs является массивом ячеек, содержащим имя второго вида, который будет нанесен на ось y. Однако можно использовать входы xArgs и yArgs любым способом в пользовательской функции построения графика. Функция возвращается handles, массив указателей на функцию для линейных графиков и namesмассив ячеек из векторов символов, показанный на узлах, являющихся дочерними узлами узла Run в иерархическом отображении.
function [handles,names] = plotXY(sd,xArgs,yArgs) % Select simulation data for each state from each run. xData1 = selectbyname(sd(1),xArgs); xData2 = selectbyname(sd(2),xArgs); yData1 = selectbyname(sd(1),yArgs); yData2 = selectbyname(sd(2),yArgs); % Plot the species against each other. fH1 = plot(xData1.Data,yData1.Data); fH2 = plot(xData2.Data,yData2.Data); % The first output, handles, is a two-dimensional array of handles of the line plots. It must be of size M x N, % where M is the number of line plots for each run and N is the number of runs. handles = [fH1,fH2]; % The second output, names, must be a one-dimensional cell array of character vectors. % Its length must be equal to the number of rows in handles, and the texts are displayed on the % nodes that are children of a Run node. names = {'y1 vs y2'}; end
