Данные моделирования
The SimData объект содержит данные моделирования, которые включают данные времени и состояния, а также метаданные, такие как типы и имена для записанных состояний или конфигурации модели, используемого во время симуляции.
Вы можете получить доступ к данным о времени, данным о состоянии и метаданным, хранящимся в объекте, через свойства объекта. Используйте запись через точку, чтобы запросить свойства объекта или изменить свойства, которые не доступны только для чтения. Вы также можете использовать get и set команды.
Можно хранить данные из нескольких запусков симуляции как массив SimData объекты. Вы можете использовать любой SimData функция в массиве SimData объекты.
Создайте SimData объект одним из трех способов.
Верните SimData объект после симуляции модели используя sbiosimulate.
Верните SimData объект после симуляции модели с помощью SimFunction object.
Верните массив SimData объекты после нескольких стохастических ансамблей запусков использованием sbioensemblerun.
Экспортировать результаты симуляции в командную строку после симуляции модели с помощью приложения SimBiology Model Analyzer.
addobservable | Добавьте наблюдаемые выражения в SimData |
updateobservable | Обновляйте наблюдаемые выражения или модули в SimData |
renameobservable | Переименуйте наблюдаемые в SimData |
getdata | Получите данные моделирования от SimData объект |
getsensmatrix | Получите 3-D матрицу чувствительности из SimData объект |
select | Выберите данные моделирования из SimData объект с использованием выражений |
selectbyname | Выберите данные моделирования по имени из SimData объект |
resample | Отобразите данные моделирования на новом временном векторе |
get | Получите свойства объекта SimBiology |
set | Установите свойства объекта SimBiology |
delete | Удаление объекта SimBiology |
display | Отображение сводных данных по объекту SimBiology |
Загрузите модель G-белка.
sbioloadproject gprotein.sbproj;Проверяйте начальное количество видов.
m1.Species
ans = SimBiology Species Array Index: Compartment: Name: Value: Units: 1 unnamed G 7000 2 unnamed Gd 3000 3 unnamed Ga 0 4 unnamed RL 0 5 unnamed L 6.022e+17 6 unnamed R 10000 7 unnamed Gbg 3000
Выберите только вид в качестве состояний для регистрации для симуляции.
cs = getconfigset(m1); allspecies = sbioselect(m1,'Type','species'); cs.RuntimeOptions.StatesToLog = allspecies;
Симулируйте модель.
sd = sbiosimulate(m1);
Используйте свойство данных SimData sd объекта для получения состояний в конечную точку времени. Это Свойство данных является матрицей m на n, где m - количество временных шагов, а n - количество записанных величин.
finalData = sd.Data(end,:);
Используйте DataInfo свойство для получения имен зарегистрированных состояний.
info = sd.DataInfo;
Прокрутите вид и установите его начальные значения.
numSpecies = length(info); vObj = addvariant(m1,'initCond'); for i = 1:numSpecies addcontent(vObj,{'species',info{i}.Name,'Value',finalData(i)}); end commit(vObj,m1);
Проверьте начальные количества видов.
m1.Species
ans = SimBiology Species Array Index: Compartment: Name: Value: Units: 1 unnamed G 8562.5 2 unnamed Gd 0.109565 3 unnamed Ga 1437.39 4 unnamed RL 1820.54 5 unnamed L 6.022e+17 6 unnamed R 11.1125 7 unnamed Gbg 1437.5
Загрузите модель диспозиции лекарственных средств, опосредованных мишенью (TMDD).
sbioloadproject tmdd_with_TO.sbprojУстановите целевое заполнение (TO) как ответ.
cs = getconfigset(m1);
cs.RuntimeOptions.StatesToLog = 'TO';Получите информацию о дозах.
d = getdose(m1,'Daily Dose');Сканируйте различные суммарные дозы с помощью SimBiology.Scenarios объект. Для этого сначала параметризовайте Amount свойство дозы. Затем измените соответствующее значение параметров, используя Scenarios объект.
amountParam = addparameter(m1,'AmountParam','Units',d.AmountUnits); d.Amount = 'AmountParam'; d.Active = 1; doseSamples = SimBiology.Scenarios('AmountParam',linspace(0,300,31));
Создайте SimFunction для симуляции модели. Задайте TO как выход симуляции.
% Suppress informational warnings that are issued during simulation. warning('off','SimBiology:SimFunction:DOSES_NOT_EMPTY'); f = createSimFunction(m1,doseSamples,'TO',d)
f =
SimFunction
Parameters:
Name Value Type Units
_______________ _____ _____________ ____________
{'AmountParam'} 1 {'parameter'} {'nanomole'}
Observables:
Name Type Units
______ _____________ _________________
{'TO'} {'parameter'} {'dimensionless'}
Dosed:
TargetName TargetDimension Amount AmountValue AmountUnits
_______________ ___________________________________ _______________ ___________ ____________
{'Plasma.Drug'} {'Amount (e.g., mole or molecule)'} {'AmountParam'} 1 {'nanomole'}
warning('on','SimBiology:SimFunction:DOSES_NOT_EMPTY');
Симулируйте модель с использованием суммарных доз, генерируемых Scenarios объект. В этом случае объект генерирует 31 разную дозу; следовательно, модель моделируется 31 раз и генерирует SimData массив.
doseTable = getTable(d); sd = f(doseSamples,cs.StopTime,doseTable)
SimBiology Simulation Data Array: 31-by-1
ModelName: TMDD
Logged Data:
Species: 0
Compartment: 0
Parameter: 1
Sensitivity: 0
Observable: 0

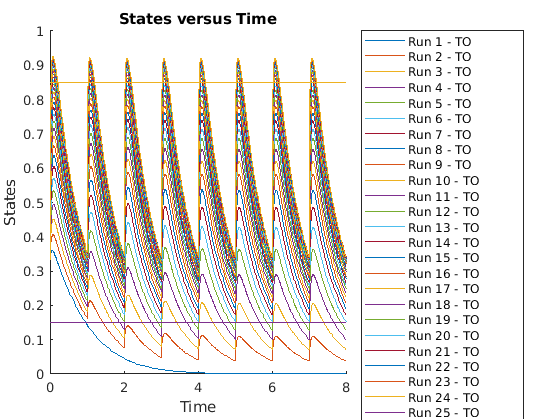

Постройте график результатов симуляции. Также добавьте две опорные линии, которые представляют пороги безопасности и эффективности для TO. В этом примере предположим, что любой TO значение выше 0,85 небезопасно, и любое TO значение ниже 0,15 не имеет эффективности.
h = sbioplot(sd); time = sd(1).Time; h.NextPlot = 'add'; safetyThreshold = plot(h,[min(time), max(time)],[0.85, 0.85],'DisplayName','Safety Threshold'); efficacyThreshold = plot(h,[min(time), max(time)],[0.15, 0.15],'DisplayName','Efficacy Threshold');
Постпроцессируйте результаты симуляции. Узнайте, какие суммарные дозы эффективны, соответствуют TO ответы в пределах порогов безопасности и эффективности. Для этого добавьте наблюдаемое выражение к данным моделирования.
% Suppress informational warnings that are issued during simulation. warning('off','SimBiology:sbservices:SB_DIMANALYSISNOTDONE_MATLABFCN_UCON'); newSD = addobservable(sd,'stat1','max(TO) < 0.85 & min(TO) > 0.15','Units','dimensionless')
SimBiology Simulation Data Array: 31-by-1
ModelName: TMDD
Logged Data:
Species: 0
Compartment: 0
Parameter: 1
Sensitivity: 0
Observable: 1
Функция addobservable оценивает новое наблюдаемое выражение для каждого SimData в sd и возвращает рассчитанные результаты как новое SimData массив, newSD, который теперь имеет добавленную наблюдаемую (stat1).
SimBiology сохраняет наблюдаемые результаты в двух разных свойствах SimData объект. Если результаты имеют скалярное значение, они сохраняются в SimData.ScalarObservables. В противном случае они хранятся в SimData.VectorObservables. В этом примере stat1 наблюдаемое выражение ценится скаляром.

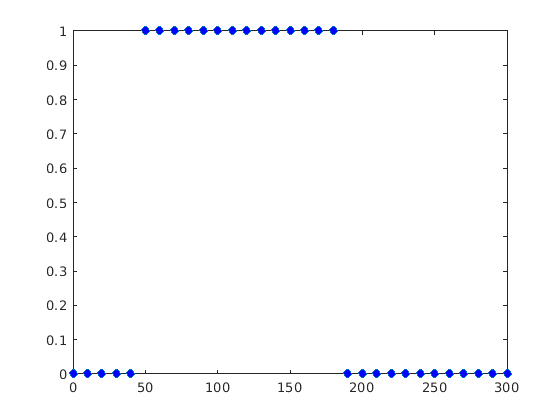

Извлеките скалярные наблюдаемые значения и постройте график относительно суммарных доз.
scalarObs = vertcat(newSD.ScalarObservables); doseAmounts = generate(doseSamples); figure plot(doseAmounts.AmountParam,scalarObs.stat1,'o','MarkerFaceColor','b')
График показывает, что суммарные дозы в диапазоне от 50 до 180 наномол обеспечивают TO ответы, которые находятся в пределах целевых порогов эффективности и безопасности.
Вы можете обновить наблюдаемое выражение с различными пороговыми суммами. Функция пересчитывает выражение и возвращает результаты в новом SimData объектный массив.
newSD2 = updateobservable(newSD,'stat1','max(TO) < 0.75 & min(TO) > 0.30');
Переименуйте наблюдаемое выражение. Функция переименовывает наблюдаемую, обновляет любые выражения, которые ссылаются на переименованную наблюдаемую (если применимо), и возвращает результаты в новом SimData объектный массив.
newSD3 = renameobservable(newSD2,'stat1','EffectiveDose');
Восстановите параметры предупреждения.
warning('on','SimBiology:sbservices:SB_DIMANALYSISNOTDONE_MATLABFCN_UCON');
