Отобразите результаты симуляции на подграфиках
sbiosubplot( также указывает, отображать ли легенду на графике. Если sd,fcnHandle,xArgs,yArgs,showLegend)true, функция показывает yArgs как легенда.
sbiosubplot( также использует дополнительные опции, заданные одним или несколькими аргументами пары "имя-значение". Для примера можно задать метки X и Y для графика.sd,fcnHandle,xArgs,yArgs,showLegend,Name,Value)
Постройте график данных о добыче от хищника из стохастически моделируемой модели лотки на отдельных подграфиках с помощью пользовательской функции (plotXY).
Загрузите модель. Установите тип решателя SSA, чтобы выполнить стохастические симуляции и установите время остановки равным 3.
sbioloadproject lotka; cs = getconfigset(m1); cs.SolverType = 'SSA'; cs.StopTime = 3; rng('default') % For reproducibility
Установите количество запусков и используйте sbioensemblerun для симуляции.
numRuns = 4; sd = sbioensemblerun(m1,numRuns);

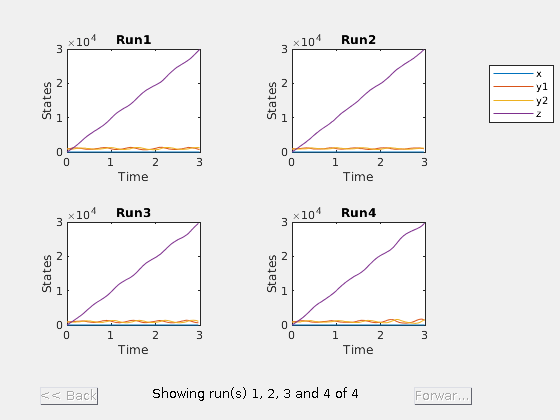

Постройте график каждого запуска симуляции на отдельном подграфике. По умолчанию sbiosubplot показывает график времени каждого вида для каждого запуска по подграфику.
sbiosubplot(sd);

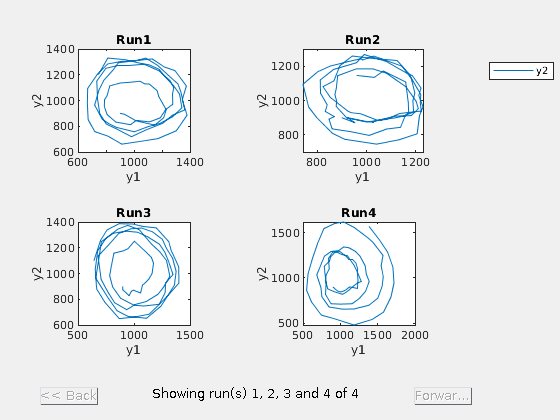

Постройте график выбранных состояний друг против друга; в этом случае постройте график популяции жертв от популяции хищников на отдельных подграфиках для каждого запуска. Используйте функцию plotXY (показан в конце этого примера), чтобы построить график моделируемых данных y1 (добыча) по сравнению с y2 (хищник). Задайте функцию как указатель на функцию в sbiosubplot вызов для построения графика каждого запуска в своем собственном подграфике. В этом случае пятый входной параметр (showLegend) установлено в true, что означает четвертый входной параметр (yArgs) показан как легенда.
Если вы используете файл live скрипта для этого примера, plotXY функция уже включена в конец файла. В противном случае необходимо задать plotXY функцию в конце файла .m или .mlx или добавить его как файл по пути MATLAB.
sbiosubplot(sd,@plotXY,{'y1'},{'y2'},true,'xlabel','y1','ylabel','y2')
Задайте функцию plotXY
sbiosubplot принимает указатель на функцию функции с сигнатурой:
function functionName(sd,xArgs,yArgs).
The plotXY графики функций двух выбранных состояний друг против друга. Первый входной sd - данные моделирования (SimBiology SimData объект или вектор объектов). В этом примере xArgs - массив ячеек, содержащий имя вида, который будет нанесен на ось X, и yArgs - массив ячеек, содержащий имя вида, который будет нанесен на ось Y. Однако можно использовать входы xArgs и yArgs любым способом в пользовательской функции построения графика. Никаких выходов от функции не требуется.
function plotXY(sd,xArgs,yArgs) % Select simulation data for each state from each run. xData = selectbyname(sd,xArgs); yData = selectbyname(sd,yArgs); % Plot the species against each other. plot(xData.Data,yData.Data); end
