Измерения и тесты

Измерьте и проверьте коэффициент усиления, шумовой рисунок и точку перехвата

Измерение таких свойств, как коэффициент усиления, рисунок шума и точки точки пересечения (IPs) в системах РФ, имеет решающее значение для разработки системы и анализа. Такие измерения выполняются путем помещения испытуемого устройства (DUT) в испытательный стержень. Используйте блоки testbenches, чтобы измерить свойства RF и проверить ответ DUT.

Блоки

Transducer Gain TestbenchИзмеряет коэффициент усиления преобразователя системы
Noise Figure TestbenchИзмеряет шумовой рисунок системы
OIP3 TestbenchИзмерьте выходную третью точку точки пересечения системы
IIP3 TestbenchИзмерьте входную третью точку точки пересечения системы
OIP2 TestbenchИзмерьте выходную вторую точку точки пересечения системы
IIP2 TestbenchИзмерьте входную вторую точку точки пересечения системы

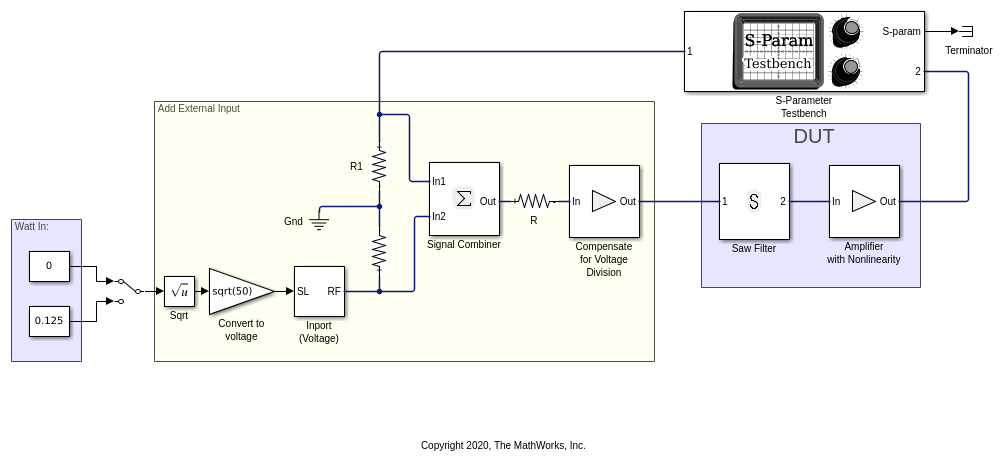

S-Parameter TestbenchИзмерьте S-параметры системы

Рекомендуемые примеры

Analysis of Frequency Response of RF System

Анализ частотной характеристики системы РФ

Использует несколько методов, чтобы вычислить статическую частотную характеристику для основанной на фильтре системы RF, созданной из библиотечных блоков RF Blockset™ Circuit Envelope. Первый метод выполняет статический анализ (гармонический баланс) на схеме, состоящей из индукторов и конденсаторов. Второй метод делает симуляцию временного интервала, используя аналогичную схему, созданную с библиотечным блоком Фильтра. Третий метод облегчает анализ малых сигналов, чтобы получить частотную характеристику фильтрующей системы, которая показывает нелинейность в заданной точке операции. Этот пример помогает вам подтвердить модель огибающей схемы с помощью статического анализа в частотный диапазон, симуляции временного интервала и анализа малых сигналов в случаях, когда система показывает нелинейность.
